該型號是通用型 DSC，可覆蓋廣泛的溫度范圍（-170 °C 到 750 °C），適用于所有常見應用。 該設計注重基線穩(wěn)定性和重現(xiàn)性，提供了極高的傳感器靈敏度和分辨率，測量單元的設計具有優(yōu)異的機械和耐化學性能。
新開發(fā)的陶瓷 / 金屬傳感器具有極高的分辨率和靈敏度?？膳渲枚噙_ 90 個位置的自動進樣器和自動氣體流量控制系統(tǒng)，從而實現(xiàn)全自動化操作。
| 型號 | DSC L63 Basic | DSC L63 Advanced | DSC L63 Ultimate | ||
| 加熱速率： | 0.01 - 100 K/min | 0.01 - 150 K/min | 0.01 - 150 K/min | ||
| 冷卻速率： | 內(nèi)冷卻器：5 min ( 100 至 0 ℃ ) 液氮：10 min ( 100 至 -100 ℃ ) | 內(nèi)冷卻器：5 min ( 100 至 0 ℃ ) 液氮：10 min ( 100 至 -100 ℃ ) | 內(nèi)冷卻器：5 min ( 100 至 0 ℃ ) 液氮：10 min ( 100 至 -100 ℃ ) | ||
| 溫度范圍 *： | -170 - 600 ℃ | -170 - 750 ℃ | -170 - 750 ℃ | ||
| 可更換散熱片： | 是 | 是 | 是 | ||
| 可更換爐體： | 是 | 是 | 是 | ||
| 數(shù)據(jù)采集頻率： | 100 Hz | 100 Hz | 100 Hz | ||
| 溫度精度： | ±0.1 K | ±0.1 K | ±0.1 K | ||
| 熱焓精度： | ＜1% （銦，鋅） | ＜1% （銦，鋅） | ＜1% （銦，鋅） | ||
| 測量范圍： | ±750 mW | ±750 mW | ±750 mW | ||
| 質(zhì)量流量控制器 (含三種氣體)： | 可選 | 集成的 | 集成的 | ||
| 無限保修 **： | 可選 | 可選 | 可選 | ||
| * 取決于所選配置 ** 與維護協(xié)議相關 |
硬件
光學 DSC ：DSC L63 可配備 CCD 攝像機，以便在測量過程中觀察樣品。樣品的可視化可以更深入地了解相變和分解過程。
自動進樣器：自動進樣器最多可容納 96 個樣品，可顯著提高測試效率，儀器可在夜間或周末自動運行。搭配直觀智能的軟件，可降低勞動力成本并節(jié)省時間。
配件
樣品壓片機：為優(yōu)化鋁坩堝的樣品制備，可提供符合人體工程學的樣品壓片機。
坩堝：鋁、氧化鋁、銅、金、鉑和藍寶石制成的各種坩堝均可用于 DSC L63 的測量，還可根據(jù)要求提供其他坩堝。
可更換爐體：更換爐體僅需幾顆螺絲即可完成更換，這一創(chuàng)新理念大幅度降低了維護成本。

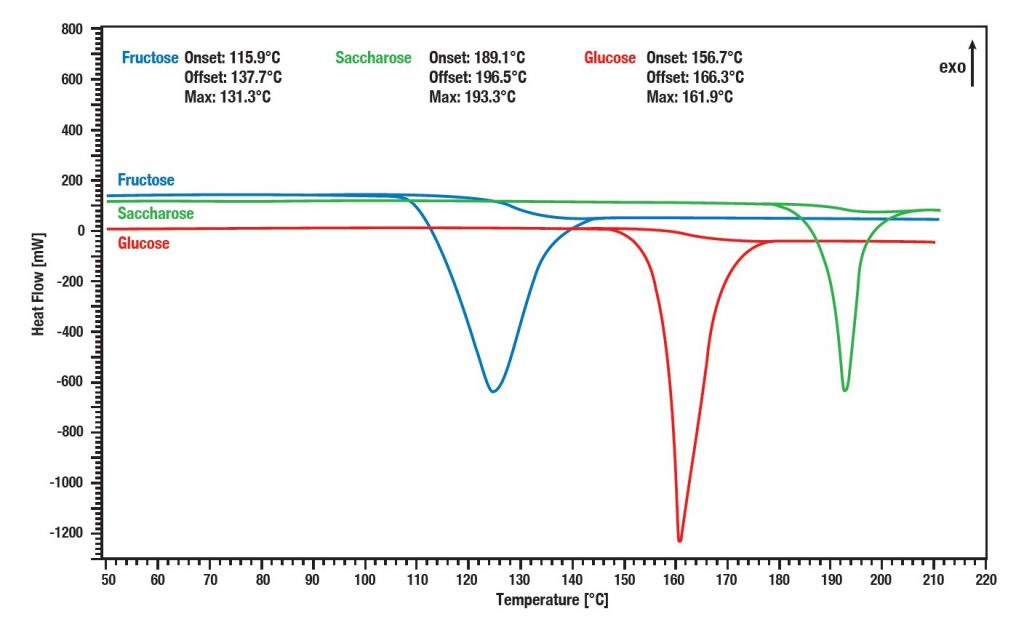

三種加工糖（果糖、葡萄糖和蔗糖）具有不同的熔點，可以使用差示掃描量熱儀（DSC）精確測定。因此，這種方法可用于鑒定混合物中的化合物，以及研究食品和其他產(chǎn)品的分解和熔化行為。
為了能夠預測 PE（聚乙烯，一種典型的包裝用材料）等聚合物的老化和氧化行為，通常會使用 OIT 測試。因此，聚合物在氧氣的氣氛下使用 DSC 進行測試。

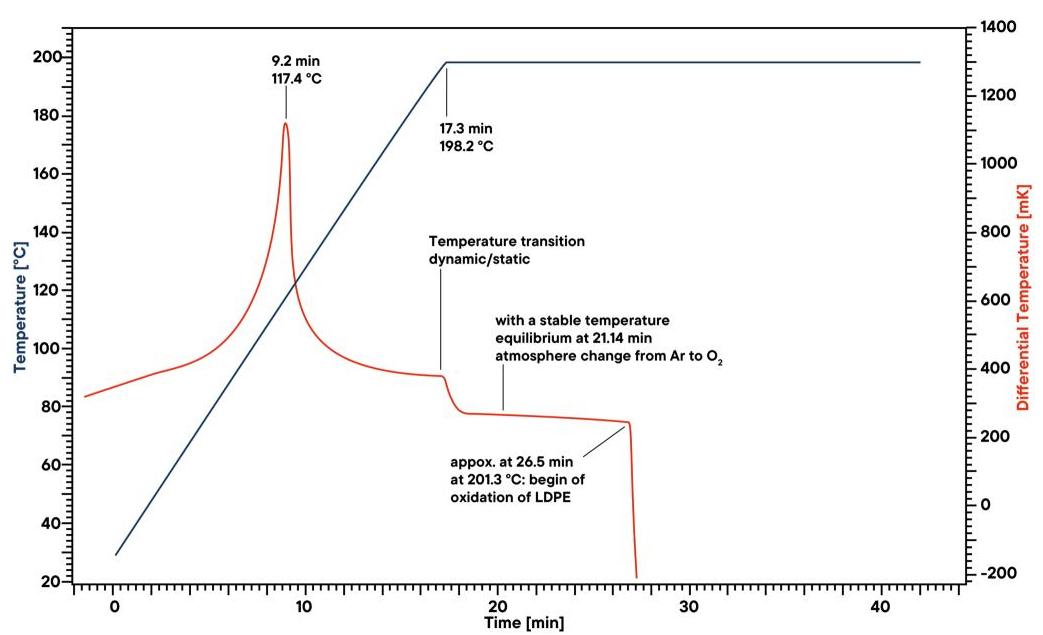

本應用展示了對普通聚乙烯樣品的 OIT 測量。首先，在氬氣環(huán)境下將聚乙烯樣品加熱至 200 °C ，加熱速度為 10 K/min 。平衡 3 分鐘后，將氣氛從氬氣改為氧氣。5 分鐘后，樣品開始放熱氧化。OIT 是指從切換氣體到氧化反應開始之間所經(jīng)過的時間。
使用 DSC L63 對含棉纖維的無機礦物織物材料樣品進行了測量，以確定含棉纖維材料的自燃溫度（燃點）和燃燒熱。區(qū)分閃點和燃點非常重要，閃點描述的是借助火花等外部點火源可以點燃物質(zhì)的溫度，而自燃溫度則表示物質(zhì)在沒有外部點火源的情況下燃燒的溫度。

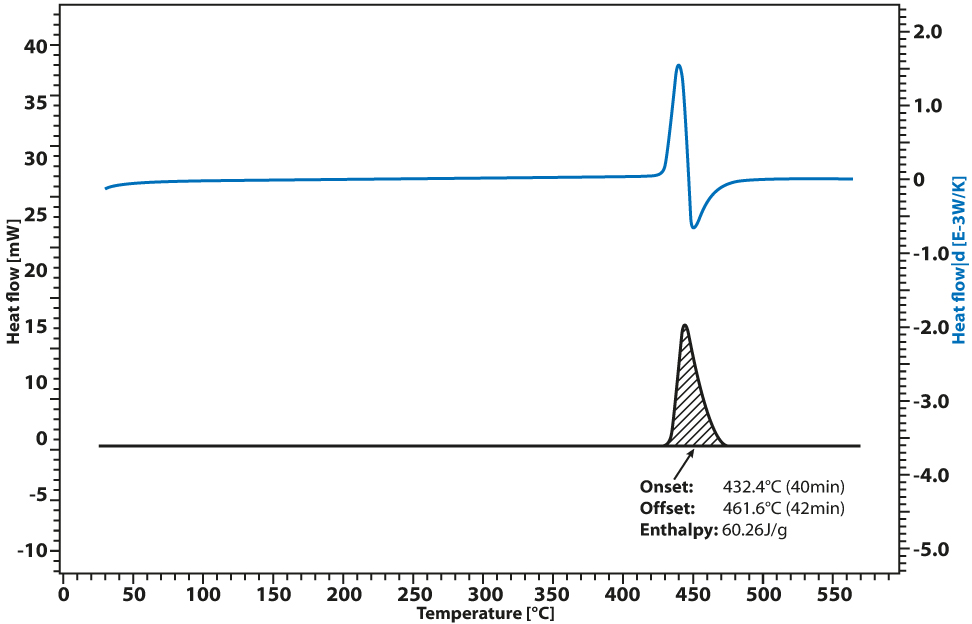

樣品以 10 K/min 的速率從室溫加熱到 600 °C ，棉花成分的燃燒峰值在 430 °C 左右清晰可見。根據(jù)稱量的質(zhì)量，釋放的熱焓約為 60 J/g ，這樣就可以量化棉花成分。黑色曲線顯示的是熱流信號，藍色曲線顯示的是 DSC 信號隨溫度變化的一階導數(shù)，以確定反應的確切起點和終點以及反應峰的最大值。
全新差示掃描量熱儀 DSC L63 系統(tǒng)采用創(chuàng)新設計，溫度范圍寬達 -70 °C 至 750 °C ，無需重新配置冷卻選項。這一特性省去了耗時的調(diào)整步驟，使工作流程更高效。該儀器可在低溫和高溫之間實現(xiàn)無縫切換，非常適合材料研究、聚合物分析和質(zhì)量控制等要求嚴苛的應用場景。

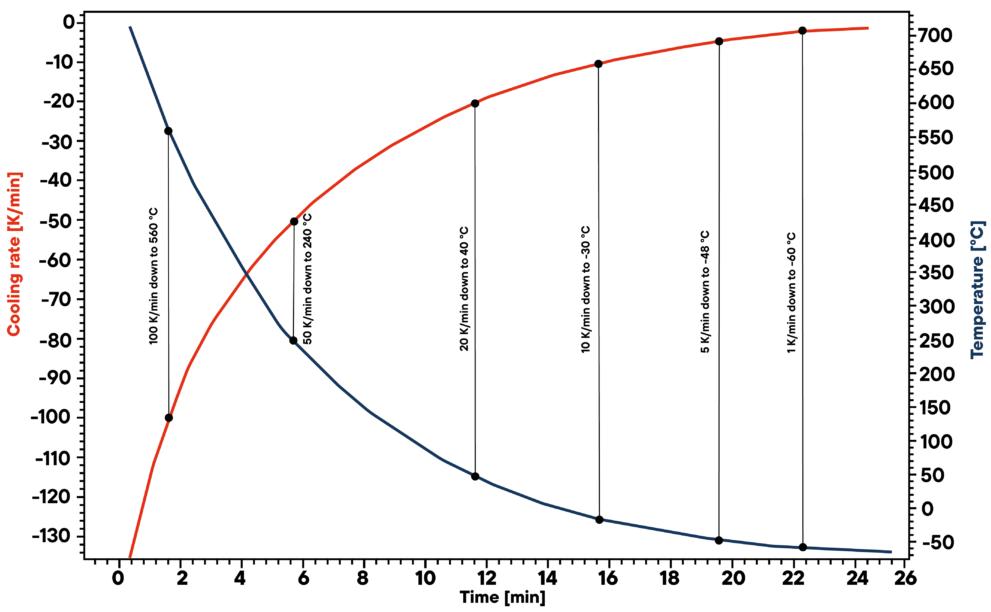

憑借高度的靈活性和用戶友好的操作體驗，這款 DSC 為先進熱分析領域樹立了新標準。 在下圖中，您可以看到內(nèi)置冷卻器如何確保高效且快速的冷卻過程。
