綠色能源和綠色交通的主要關鍵是使用氫作為燃料，用于能量儲存和能量傳遞過程的工具。因此，所謂的氫循環就建立起來了，它表明了利用氫的使用從發電的儲存和輸出再到將其作為燃料用回發電，這對于理解氫的電導率及其應用至關重要。

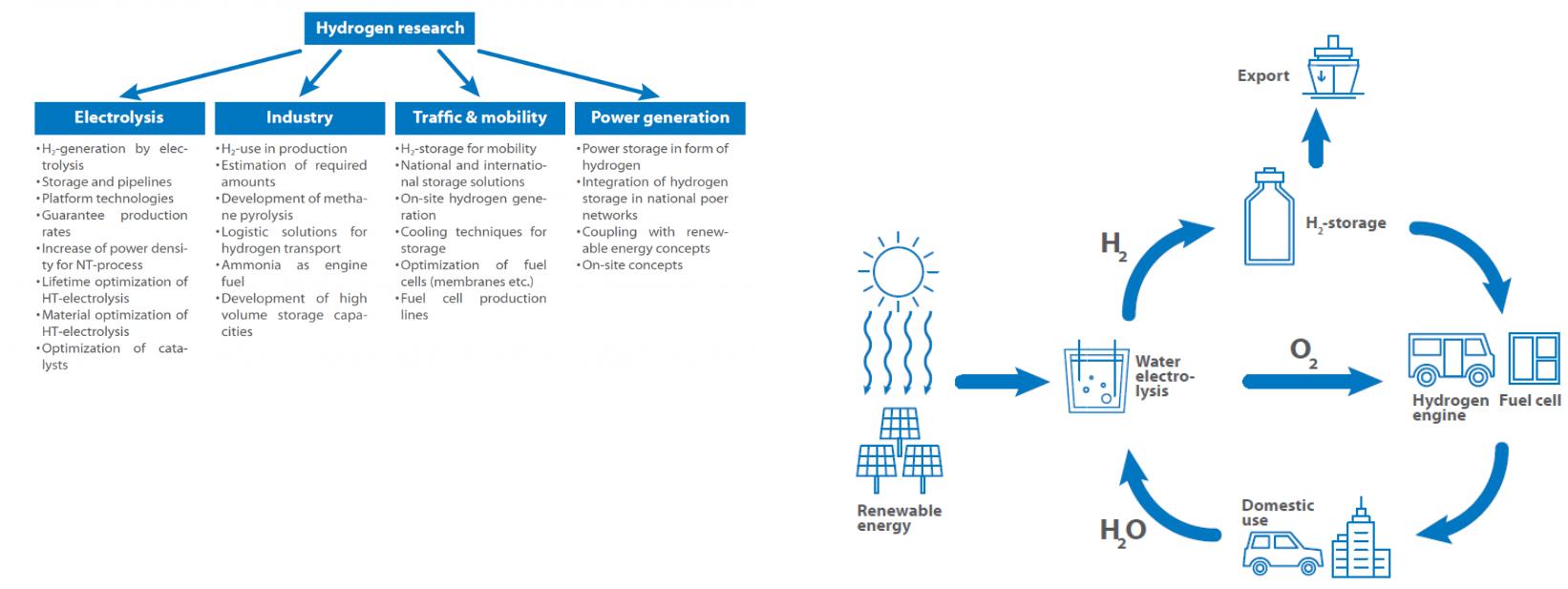

由于這個循環中的每個步驟都有許多方法，因此建立了一些研究概念，以縮小差距，并獲得必要但尚未完全開發的技術。弗勞恩霍夫研究協會制定并發布了德國氫路線圖，其中顯示了所有研究領域和主題。
路線圖顯示了在不久的將來可能使用的氫。關鍵問題始終是儲存和生產，因為每個部門都受到如何安全有效地儲存氫氣的問題的影響。另一個需要回答的問題是，集中還是分散的氫氣生產更有希望，它是直接作為燃料還是以氨或類似物質的形式存在。
氫循環-可再生能源
氫循環從綠色發電廠產生氫開始?？稍偕茉词占淖钪匾獊碓窗ㄋΠl(fā)電廠、風力發電廠、光伏電站、地熱發電廠和生物質能發電廠，其目標是產生足夠數量的能源，不排放任何二氧化碳，也不產生核廢料。
熱分析在可再生能源中發揮作用的一個很好的例子是輕質建筑材料的熱膨脹行為，比如風力發電機葉片的復合材料。
復合材料用于輕質建筑或作為多種用途的特殊建筑材料。例如，風車的葉片是由輕質鋁合金或輕質聚合物制成的。
測量結果顯示了兩種聚合物復合材料的細微差別，這兩種聚合物復合材料用于堅硬但輕質的結構，如風車葉片。使用林賽斯推桿式膨脹儀以 5 K/min 的升溫速率測量樣品的絕對膨脹變化量，結果顯示兩個樣品之間沒有太大的差異。此外，相對膨脹變化量（紅色曲線）也非常相似。
然而，當觀察兩者的 CTE 時，可以看到細微的差異。在 200 ℃ 左右的轉變點之前，在其中的一個樣品上可觀察到一個小的影響，在另一個樣品上沒有顯示該轉變或相變化。
氫氣生產的另一個要點是原材料的質量和性能，例如用于發電和制氫的生物質。
問題是在氣化過程中，各種原料可以獲得多少氫氣，需要多少能量，總結果是什么。這可以通過加壓熱重分析和同步熱分析（STA）來監測，如下面的應用示例所示。
高壓熱重分析儀測量的一個典型應用是對煤氣化或氫氣化的研究。這個過程中，碳在水蒸氣氣氛中加熱，用于催化過程，例如從廢氣中去除一氧化碳，特別是從木炭或生物質等資源中獲取有價值的有機化合物。

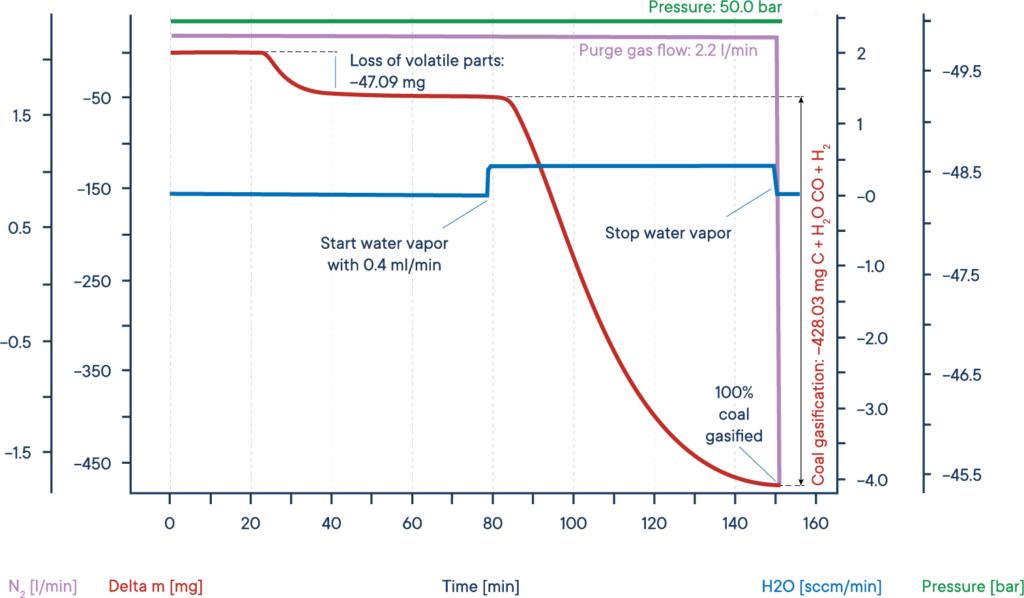

下圖給出了一個典型的干生物質氣化試驗。將生物質樣品在 50 bar 壓力的氮氣氣氛下加熱至等溫平臺（高壓 TGA - 熱天平）。
質量信號（紅色曲線）顯示，揮發性組分的損失發生在 20 ~ 40 min 之間。加入水蒸氣后，生物質在 150 min 后氣化并幾乎完全消耗，產生 H2、CO、CH3OH 等有用的反應性氣體。
整個過程可以這樣描述：碳與水蒸氣反應生成一氧化碳和氫的混合物。得到的一氧化碳可以與第二個水分子反應生成二氧化碳和額外的氫，最后生成的氫可以和一氧化碳反應生成甲烷和其他碳氫化合物。
在產品生命周期結束后，復合材料需要回收或大力利用。為此，研究燃燒行為和灰分含量是很有意義的。
含碳材料、有機物和聚合物高溫加熱后通常會燃燒掉，因此，對這類材料的熱分解研究有點特殊，在大多數情況下，首先需要在惰性氣氛中進行加熱，而不是在空氣中進行，以便能夠看到分解和熱解的效果，隨后將惰性氣體切換成氧氣或空氣，使材料所含的碳燃燒掉。如果在同步熱分析儀（STA）上執行此程序，則可以測量碳含量，無機物含量和釋放的熱量。

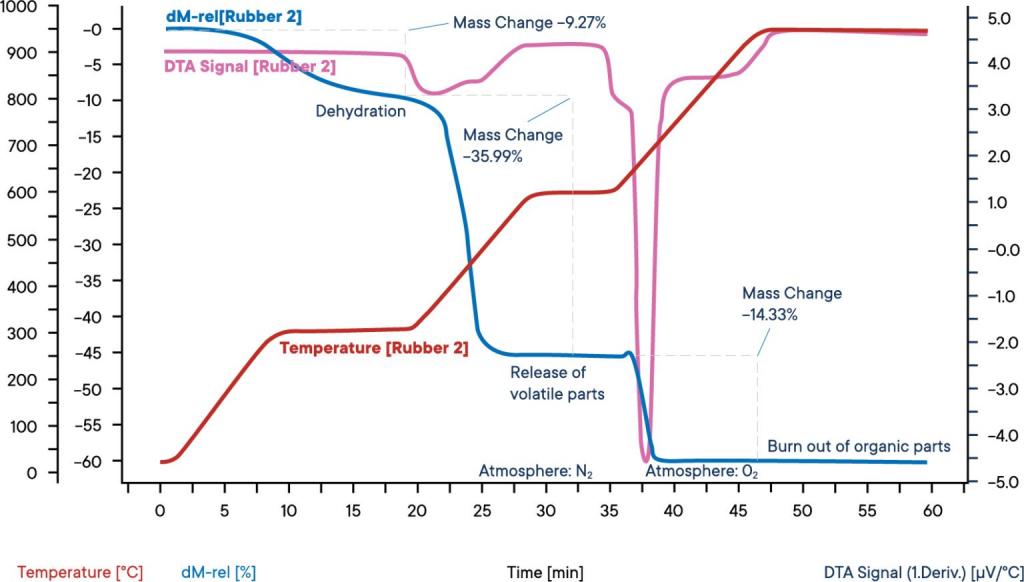

此案例顯示了使用同步熱分析儀 STA L81 對工業橡膠樣品的測量，樣品分三步進行加熱測量，升溫速率均為 30 k/min，從 N2 氣氛開始。藍色曲線表示該樣品相對失重百分比。在第一個失重步驟中，發生樣品脫水，水分含量為 9.3 % 。對應的 DTA 信號（紫色曲線）在水分蒸發過程中沒有表現出任何變化。
在第二步反應中，揮發性組分在 N2 氣氛下熱解釋放。這些成分的含量為 36.0 % 。它們的釋放可以通過 DTA 曲線上的放熱反應峰來識別。在第三步反應中，將氣氛切換成 O2 ，使剩余的碳燃燒掉，樣品重量減少了 14.3 % ，剩下的 40.4 % 為無機成分，如灰燼、污泥或填料。
熱分析可以通過描述所用材料的化學穩定性、導熱性和吸附能力來提供幫助，還可以通過確定熱膨脹來提高材料的使用壽命和質量。
鉑被用作催化劑、純物質或合金材料，由于合金具有一些優點，因此作為合金使用更為普遍，其物理和化學行為略有變化。這個例子顯示了純鉑和含 3 % 銠的鉑在熱膨脹方面的差異。
在示例中，使用林賽斯熱膨脹儀測量鉑與鉑銠合金樣品，線性加熱速率為 5 K/min 。下面兩條曲線表示絕對熱膨脹，上面兩條曲線表示鉑與鉑銠合金的相對熱膨脹。
結果顯示，即使在化學成分上只有微小的差異，但在高達 1000 °C 的測量溫度范圍內，膨脹行為會表現出 μm 的偏差。如果用于像核反應堆這樣的復雜結構中，必須考慮精確的膨脹值，以避免由于不同的膨脹系數而損壞電解裝置。
在復雜結構中，除了熱膨脹可能引起問題的外，熱物理性質，熱導率和電阻率也非常重要。
?適當?shù)臒峁芾韺τ诜磻?yīng)堆的安全運行至關重要。如果反應堆內部沒有很大的溫差，熱膨脹也不會引起問題。因此，了解所有使用材料的熱傳遞特性具有重要意義。
石墨是碳的一種同素異形體，為灰黑色、不透明固體，化學性質穩定，在許多領域具有廣泛的應用，例如作為陰極材料，建筑材料，傳感器組件等。
如果加熱，它與氧氣反應生成一氧化碳或二氧化碳。然而，如果它在惰性、無氧環境中加熱，它可以達到非常高的溫度，因此它被用于超高溫熔爐中作為爐子材料甚至加熱器。

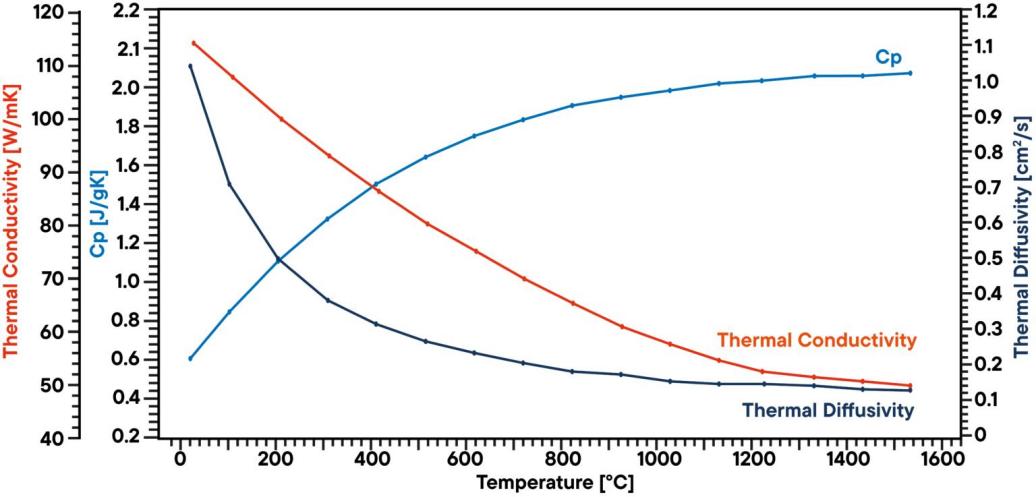

在本實例中，使用激光導熱儀 LFA L52 在真空條件下分析了石墨樣品在室溫至 1500 °C 范圍內的熱擴散率，在同一測量周期內，以石墨標樣為基準，采用比較法測量比熱容。根據樣品的熱擴散率、比熱容和密度，可以確定其熱導率。結果表明，熱導率隨著溫度的升高呈現典型的線性降低，熱擴散率在 500 ℃ 以上呈較平穩的狀態，而比熱容隨則著溫度的升高而增大。
對于某些應用，比如飛機，將電能以一種比合成燃料氫更穩定的形式結合起來是有利的。合成燃料具有很大的優勢，現有的基礎設施和設計可以原樣使用。這個想法是利用綠色氫，并與之合成碳氫化合物。在成型過程中，大氣中的二氧化碳被結合，但在合成燃料的使用（燃燒）過程中，二氧化碳又被釋放出來。合成燃料的形成過程（費托法）可以使用高壓 TG 和 TG/DSC 系統，如林賽斯高壓同步熱分析儀進行優化。
林賽斯 STA HP 系列可以在可控的高壓下進行測量。對于一些反應，如分解、吸附和解吸，樣品和材料的行為很大程度上取決于氣氛條件，因為許多反應都有壓力依賴性。

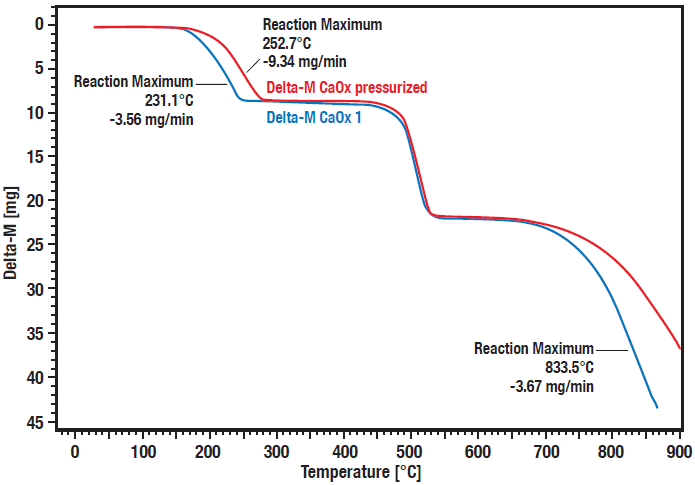

下圖顯示了在壓力 20 bar（紅色曲線）和常壓（藍色曲線）條件下草酸鈣水合物分解的比較測量結果?？梢杂^察到分解步驟 1（水的損失）和步驟 3（二氧化碳的損失）對壓力有顯著的依賴性。
分解步驟 1 和步驟 3 在高壓條件下轉移至更高的溫度。第二步是從有機草酸到無機碳酸鹽的不可逆轉化，釋放一氧化碳。因為該轉變是不可逆的，所以它對壓力不具有依賴性。
熱分析，特別是重量分析可以幫助確定準確的吸附條件，釋放和儲存速率，以優化負載和釋放周期。
采用容量法進行吸附測量通常不提供有關熱流和焓的信息。如果對吸附熱感興趣，則需要進行第二次實驗。重量吸附分析儀（高壓 TG-DSC / STA HP），可同時測量物質的重量變化和 DSC 信號，是一種更加快捷的替代方案，可在一次性實驗中完成吸附量和吸附熱的測量。

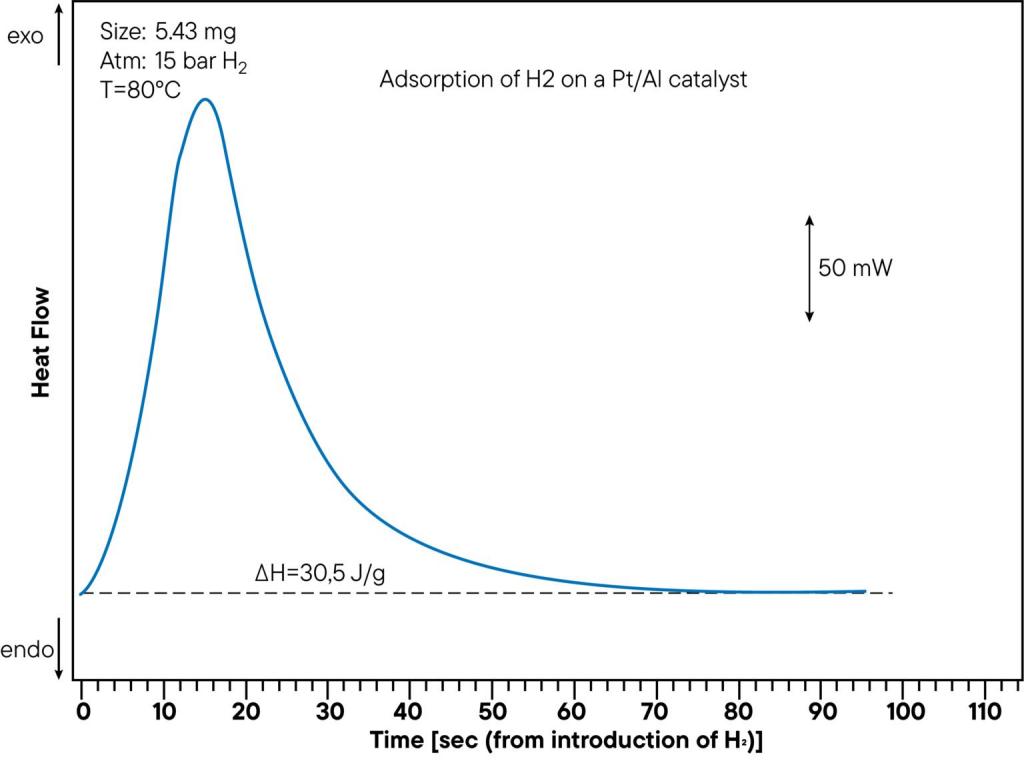

化學吸附和催化氧化或還原是放熱反應。使用林賽斯 STA HP 集成的 DSC 傳感器可以輕松地監測熱量。如下圖顯示了在壓力 15 bar 和 80 ℃ 的溫度下氫氣吸附在鉑/鋁催化劑上的 DSC 信號。釋放出的熱量為 30.5 J/g 。吸附熱在吸附實驗中直接測定，并顯示一個清晰的峰值。在曲線中，監測了從氫氣引入到吸附反應的時間，以顯示樣品與氣氛相互作用的速度。
此案例顯示了用作催化劑的金屬生胚的 H2 燒結。
圖中顯示了在絕對氫氣氣氛下，按燒結溫度（深藍色曲線）加熱后的金屬粉末壓制燒結曲線。
在燒結過程中，氫降低了樣品中所含的氧，導致了較高的密度和較低的金屬氧化物百分比。因此，氣體氣氛和燒結溫度對結果具有重要影響。
藍色曲線表示相對膨脹和收縮，紅色曲線表示絕對值。在 500 ℃ 至 1400 ℃ 的第二加熱階段可以觀察到主要的燒結步驟。
以下應用示例顯示了熱分析和材料科學設備在氫能和燃料電池技術領域的應用：
儲氫可以通過表面吸附、孔吸附或化學吸附等方式進行。對于大多數金屬，表面吸附是最有前途的方法，因為它容易實現，氫的釋放可以很好地控制。因此，許多具有高比表面的金屬得到了研究。
氫化鈦是一種常用的氫資源，可在各種反應中控制氫的釋放。一方面，它可以用作液體化學中的催化劑，作為原位氫源，另一方面，它可以用于例如電池或燃料電池中，以控制氫的釋放。
為了了解在什么溫度下釋放了多少氫，重要的是要知道與溫度相關的分解行為和釋放的熱量，這可以通過同時熱分析（STA）來監測。
在STA測量中，監測了氫化鈦對氫的釋放。樣品在氬氣中以 10 K/min 的速率線性加熱，在室溫至 800 ℃ 范圍內測量 TG 和 DSC 信號。在 300 °C 至 600 °C 之間，有兩個步驟的質量損失，總計為 2.3 % ，這意味著在這個過程中釋放了全部的結合氫。DSC 曲線顯示相應的解吸峰（紅色曲線）。
