- 首頁(yè)
- 產(chǎn)品介紹
-
應(yīng)用領(lǐng)域
我們的熱分析設(shè)備所應(yīng)用的領(lǐng)域
- 服務(wù) / 支持
- 關(guān)于我們
- 資源中心
林賽斯 L75 Quattro 四桿式熱膨脹儀是一款獨(dú)特的儀器，專(zhuān)門(mén)為需要測(cè)量大量樣品的客戶(hù)而開(kāi)發(fā)。

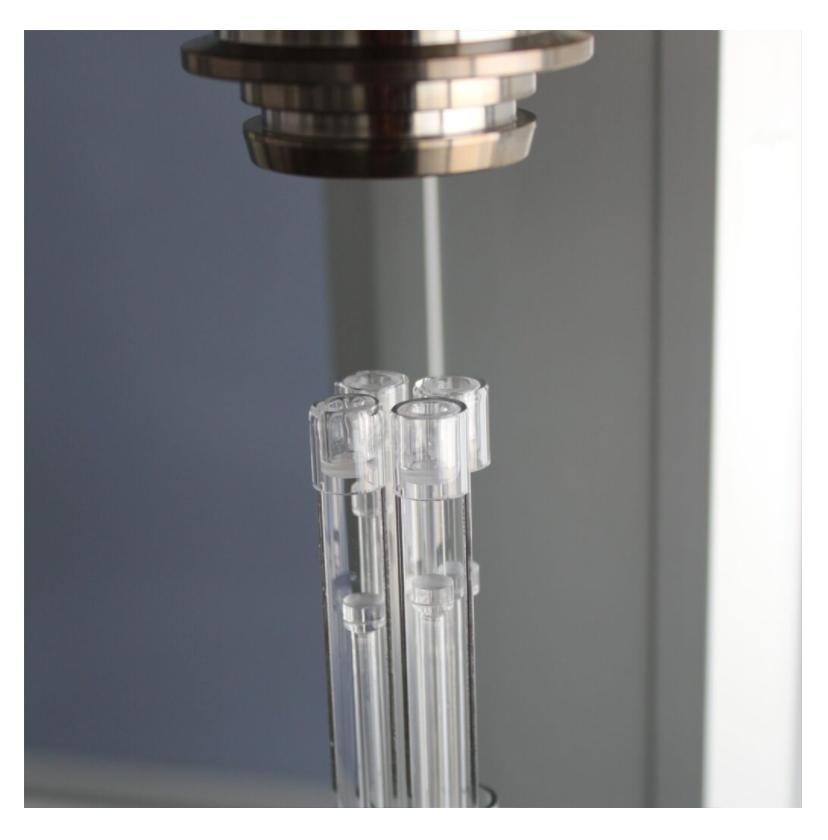

四桿式熱膨脹儀配備了四個(gè)獨(dú)立的測(cè)量傳感器，可以一次性同時(shí)測(cè)量四個(gè)獨(dú)立的樣品，或者參照一個(gè)參考標(biāo)準(zhǔn)同時(shí)測(cè)量三個(gè)獨(dú)立的樣品。因此，四桿式熱膨脹儀的測(cè)試效率比常用的雙桿式熱膨脹儀高出三倍。
L75 Quattro 膨脹儀的另一個(gè)特點(diǎn)是 “多爐體” 選項(xiàng)。這允許用戶(hù)在一個(gè)爐體仍處于冷卻狀態(tài)時(shí)，插入新樣品并使用另一個(gè)爐體。
此外，四桿式熱膨脹儀使用獨(dú)特的信號(hào)放大器，具備所有四個(gè)樣品的自動(dòng)零點(diǎn)設(shè)置功能，以及每個(gè)樣品的手動(dòng)推桿速度釋放功能，這使得更換所有四個(gè)樣品非常簡(jiǎn)便，并保證了高測(cè)量精度。
| 類(lèi)型 | DIL L75 Quattro * |
| 溫度范圍： | -180 °C - 500 °C / 700 °C / 1000 °C RT - 1000 °C / 1400 °C / 1600 °C / 1750 °C / 2000 °C / 2400 °C / 2800 °C |
| 加熱 / 冷卻速率： | 0.01 K/min … 50 K/min（取決于爐體） |
| 樣品支架： | 熔融石英，氧化鋁＜ 1750 °C，石墨 |
| 樣品長(zhǎng)度： | 最大 50 mm |
| 樣品直徑： | 最大 7 mm |
| 測(cè)量范圍： | 500 / 5000 μm |
| 分辨率： | 0.125 nm |
| 氣氛： | 惰性，氧化，還原，真空，靜態(tài) / 動(dòng)態(tài) |
| 電子設(shè)備： | 集成式 |
| 接口： | USB |
| * 規(guī)格取決于配置 |

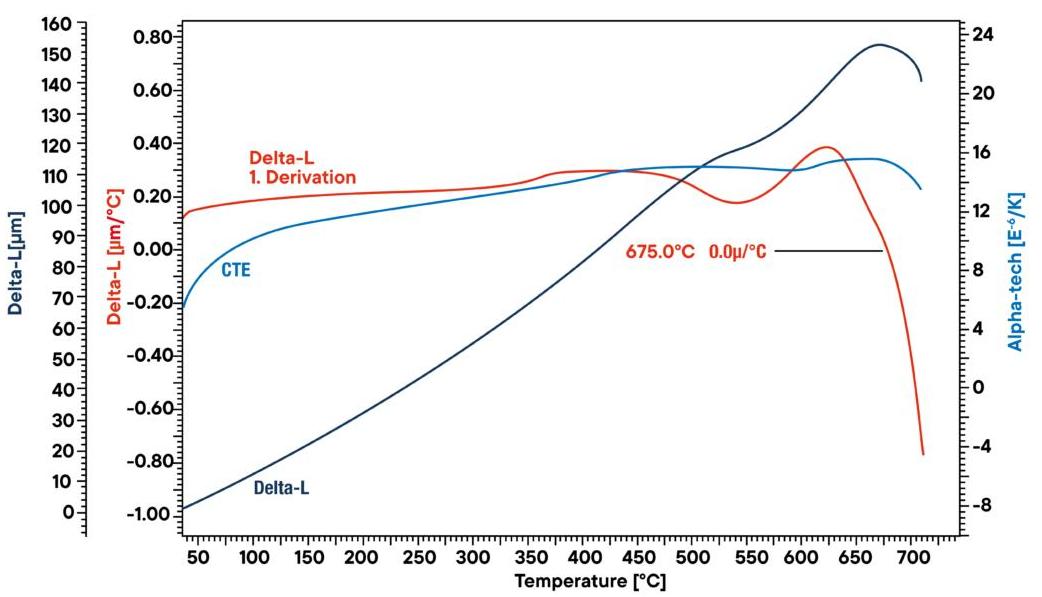

熱膨脹法是一種用于測(cè)定玻璃陶瓷熱膨脹系數(shù)（CTE）和軟化點(diǎn)的極好的方法。除了絕對(duì)膨脹量之外，還可以計(jì)算相對(duì)膨脹量和熱膨脹系數(shù) (CTE)，以及絕對(duì)膨脹量對(duì)溫度的一階導(dǎo)數(shù)。微分曲線的零值點(diǎn)處對(duì)應(yīng)的是熱膨脹量的最大值，因此可以精確地計(jì)算出材料的軟化點(diǎn)。
在高科技陶瓷的生產(chǎn)過(guò)程中，燒結(jié)過(guò)程的模擬具有重要意義。使用可選的速率控制燒結(jié)（RCS）軟件包，可以根據(jù) PALMOUR III 理論，使用熱膨脹儀來(lái)控制材料的燒結(jié)過(guò)程。

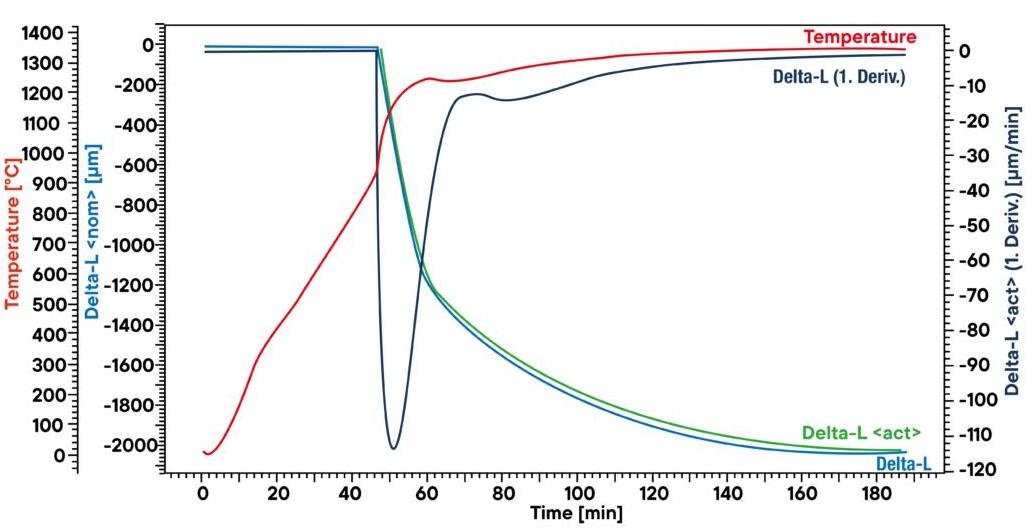

此應(yīng)用展示了二氧化鋯（ZrO?）生坯（一種典型的陶瓷原材料）的燒結(jié)過(guò)程。 在此應(yīng)用中，對(duì)氧化鋯（ZrO?）的燒結(jié)過(guò)程進(jìn)行控制，通過(guò)將升溫速率作為密度的函數(shù)來(lái)進(jìn)行調(diào)控，從而實(shí)現(xiàn)最終達(dá)到 100 % 的致密度。
