在許多工業應用中，有關材料熱物理特性和最終產品熱流優化的信息變得越來越重要。近幾十年來，閃射法已成為測定固體、粉末和液體的熱擴散系數和導熱系數的廣泛使用的技術。

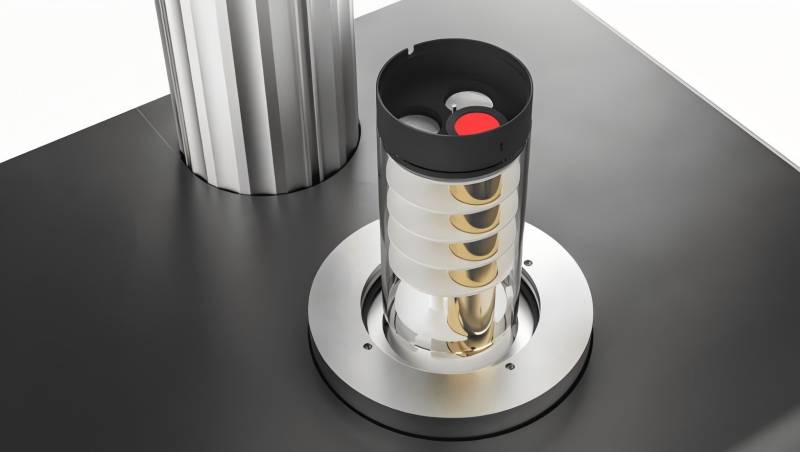

林賽斯 LFA L52 型激光閃射分析儀是一種測量導熱系數、熱擴散系數和比熱容的有效方法，可同時測量多達三個、六個或十八個樣品。多種不同的加熱爐使得測量溫度范圍可從 -125 ℃ 到 2800 ℃。此外，還可選擇配備用于第二個加熱爐的轉臺。
激光閃射分析儀使用經過調制的激光束，該激光束聚焦在樣品的下表面，以輸入可控?cái)?shù)量的熱能。樣品吸收激光脈沖后，熱量便會透過樣品層進行傳遞。在樣品的上表面有一個聚焦透鏡、一個可變光圈和一個基于二極管的紅外探測器，用于監測傳遞的熱量以及熱波的傳播時間。通過將文獻中已知的模型應用于探測器的讀數，就可以根據樣品溫度計算出樣品的熱擴散系數和導熱系數。
| 類型 | LFA L52 | 類型 | LFA L52 2000 |
| 溫度范圍： | -125 °C / -100 °C - 500 °C RT - 1250 °C RT - 1600 °C | 溫度范圍： | RT - 2800 °C |
| 脈沖源： | Nd：YAG 激光器，用戶可更換 | 脈沖源： | Nd：YAG 激光器 25 J/pulse |
| 溫升測量： | 通過 IR（InSb 或 MCT）檢測器實現非接觸式檢測 | 溫升測量： | 通過 IR（InSb 或 MCT）檢測器實現非接觸式測量 |
| 熱擴散系數： | 0.01 - 2000 mm2/s | 熱擴散系數： | 0.01 - 2000 mm2/s |
| 導熱系數： | 0.1 - 4000 W/(m?K) | 導熱系數： | 0.1 - 4000 W/(m?K) |
| 樣品尺寸： | 圓形試樣：??6、10、12.7、25.4 mm 方形試樣：10 × 10 mm 或 20 × 20 mm | 樣品尺寸： | ? 6、10、12.7、25.4 mm |
| 樣品厚度： | 0.1 - 6 mm | 樣品厚度： | 0.1 - 6 mm |
| 自動進樣器： | 3、6 或 18 樣品自動進樣器 | 自動進樣器： | 3 樣品自動進樣器 |
| 樣品倉： | 金屬 / SiC / 石墨 | 樣品倉： | 金屬 / SiC / 石墨 |
| 氣氛： | 惰性或還原性 | 氣氛： | 惰性或還原性（推薦） |
| 數據采集 頻率： | 2 MHz | 數據采集 頻率： | 2 MHz |
| 接口： | USB | 接口： | USB |
| 加熱速率： | 0.01 – 50 °C/min * | 加熱速率： | 0.01 – 100 °C/min * |
| * 取決于所選的加熱爐 | |||

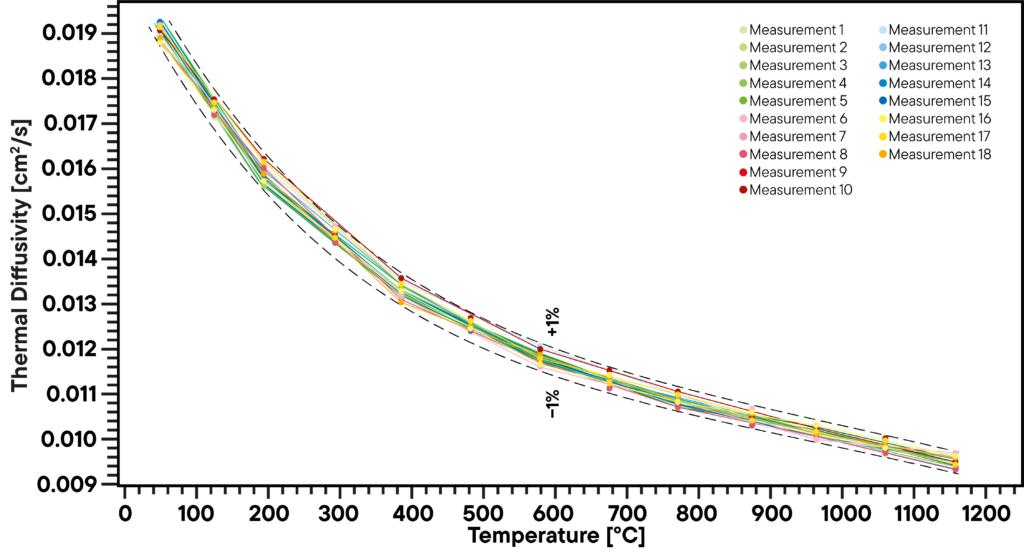

Pyroceram 是康寧微晶玻璃品牌，在各種應用中用作標準材料，使用 LFA L52 對其進行測量，以證明熱擴散系數的可重復性。從一塊整體材料中切下了 18 個樣品，總共進行了 18 次測量，每個樣品都單獨進行測量，結果顯示，在高達 1250 °C 的溫度范圍內，測量結果的波動范圍在 ±1% 以內。

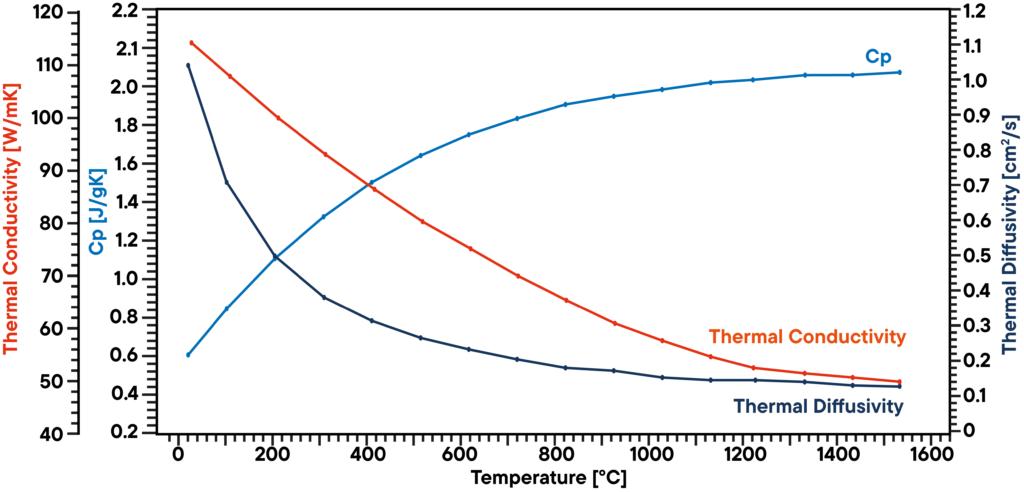

在本實例中，使用 LFA L52 對一個石墨樣品進行了分析。在室溫至 1600 ℃ 之間的幾個溫度下直接測量了熱擴散系數。在同一測量中，使用放置在第二個樣品位置的已知石墨標準樣品作為參考來測定比熱容。熱擴散系數、比熱容與密度的乘積得出相應的導熱系數。
結果表明，隨著溫度升高，導熱系數呈典型的線性下降趨勢，熱擴散系數在 500 ℃ 以上呈現出平穩狀態，比熱容隨溫度略有增加。
使用銀標準樣品研究了導熱系數測量準確度與樣品厚度之間的關系。為了了解對于激光閃射法而言哪種樣品厚度最為理想，在室溫下對不同厚度的銀樣品進行了測量。導熱系數是由熱擴散系數、密度和比熱容計算得出的。
圖表顯示，隨著直徑變小，測量值與文獻值之間的偏差以指數形式增大，準確數值的極限大約在 200 μm 左右，低于這個 “界限” 時，測量值會有極大的差異。然而，這不僅是由于該方法的局限性，還因?yàn)楸∧づc塊狀材料表現出不同的特性，對于薄膜的特性，可以使用薄膜激光閃射法（THIN FILM LFA）或其他薄膜技術來進行研究。
