采用激光散斑技術測定鋼樣品的轉變溫度

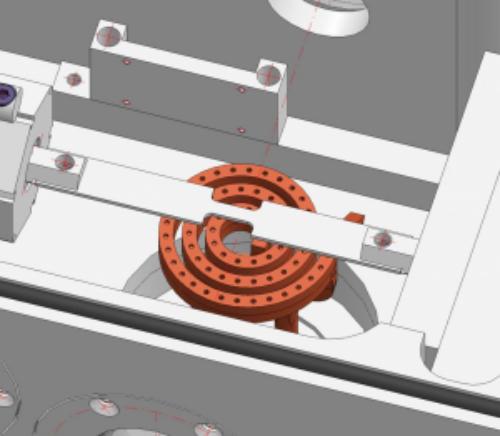

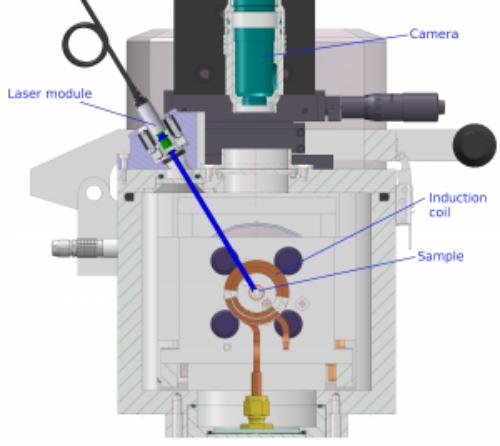

測量與溫度相關的長度變化可用于確定鋼樣品發生結構轉變的溫度。采用激光散斑法時，激光照射樣品表面，并用相機從上方進行觀察。同時，借助感應線圈對樣品進行加熱。為了過濾熱輻射和發光樣品發出的光，使用藍色激光，并在相機前安裝合適的濾光片。



測量

在測量過程中，樣品通過感應方式加熱，同時利用攝像頭觀察激光產生的散斑圖案。根據測量速度的不同，每秒最多可記錄 50 幀圖像。


評估

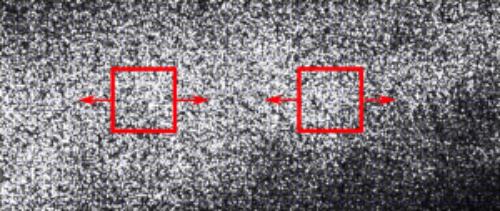

相機生成的圖像序列如下：
由于散斑主要由樣品表面不平整處的干涉效應產生，因此可通過追蹤用戶定義的區域來測量表面散斑的移動。 一種基于連續兩幀圖像互相關運算的特殊算法，可確定圖像中各區域的移動情況。 區域的大小和位置可由用戶自定義。除追蹤區域的總移動距離外，移動方向還可限制為垂直或水平方向。



這使得測量樣品的各向異性膨脹行為成為可能。所測量的膨脹與推桿膨脹無關。 與 LVDT（線性可變差動變壓器）測量相比，一個顯著優勢在于：相機記錄的小區域溫度分布，比整個樣品長度范圍內的溫度分布均勻得多。因此，與 LVDT 測量相比，微觀結構轉變可以更清晰地被觀察到。


與推桿測量法的對比

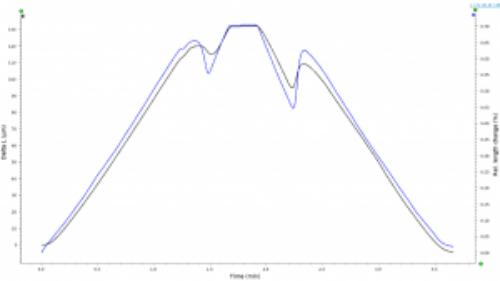

該圖像顯示了 LVDT 在 X 方向的測量信號（黑色）和散斑相機在 Y 方向的測量信號（藍色）。相變的起始點和結束點可被更清晰地觀察到。



測量拉伸試樣

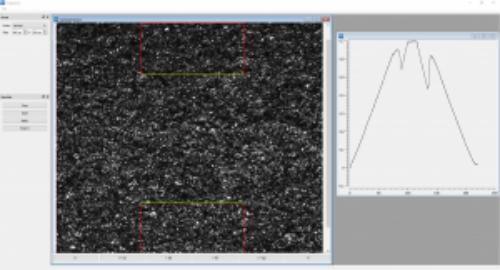

對于拉伸樣品，膨脹測量可通過定義多個獨立區域來完成。通過追蹤這些區域，能夠測量這些點之間在軸向的膨脹量。
