TGA L83 熱重分析儀是一款性能優(yōu)異的熱天平?？梢杂糜谥亓扛哌_ 5 g 的樣品的測量。特制的爐體可以實現(xiàn)快速加熱和冷卻速率（0.001 - 250 ℃/min），以及從室溫到 1100 °C 的高精度的溫度控制。
該系統(tǒng)可與 MS 和 FTIR 聯(lián)用，用于逸出氣體分析（EGA），該儀器適用于復合材料的熱分解、熱穩(wěn)定性和氧化的研究， 可以選擇對 DTA 信號進行計算以獲得有關(guān)吸熱或放熱反應(yīng)等重要的附加信息。
此外，它可以被用來作為溫度校準的工具。帶有 42 個位置的樣品自動進樣器與自動氣體控制和自動排空功能相結(jié)合，可實現(xiàn)無人值守的長期自動測量。此外，還可提供 90 個位置的樣品自動進樣器，以提高樣品測量效率。
| 型號 | TGA L83 * | ||
| 設(shè)計： | 頂部裝載 | 冷卻速率： | ＜ 12 分鐘（1100 °C - 100 °C） |
| 溫度范圍： | RT 至 1100 °C | 樣品支架： | TGA |
| 加熱 / 冷卻速率： | 0.001 - 250 °C/min | 樣品自動進樣器： | 90 個位置 |
| 樣品重量： | 最大 5 g | 坩堝： | 鉑、Al2O3、金、鋁、銀等 |
| 氣氛： | 惰性、氧化、還原、真空 | 逸出氣體分析： | 可選 FTIR 和 / 或 MS 或 GC-MS |
| 真空： | 高達 10E-3 mbar | 接口： | USB |
| 氣體劑量： | 內(nèi)置 MFC 模塊， 含 3 種氣體（一種吹掃氣體和兩種反應(yīng)氣體） | * 技術(shù)參數(shù)可因爐體和元件的不同而有所差異 | |

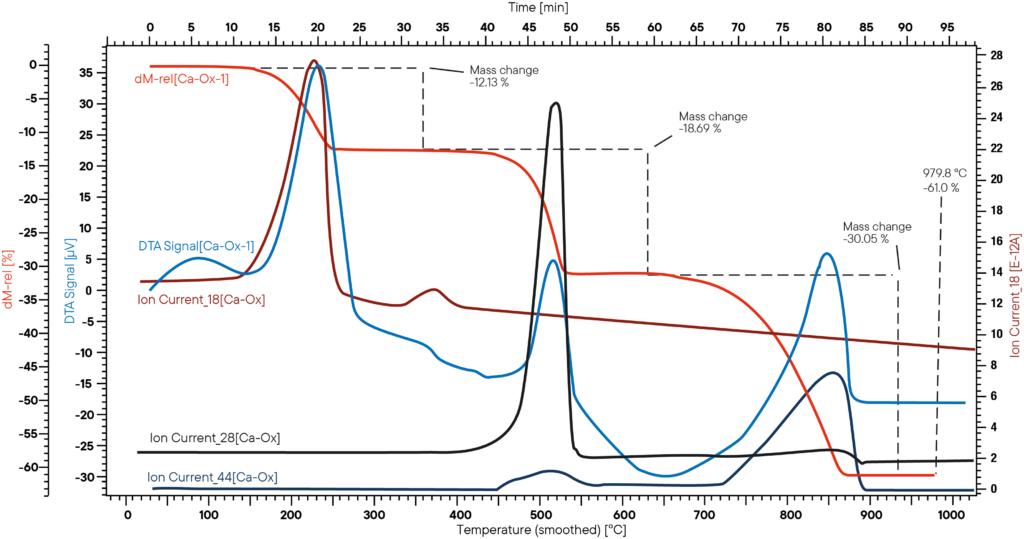

下面的曲線圖顯示的是一水合草酸鈣的分解情況。在藍色和紅色曲線上（相對和絕對 Δm），可以看到三個質(zhì)量損失步驟：第一步是 H?O 的釋放，第二步是 CO 的損失，第三步是 CO? 的損失。生成的氧化鈣（CaO）隨后會與第一步中的水發(fā)生反應(yīng)，如果氣氛是靜止的，水會留在反應(yīng)室中。該反應(yīng)在 580 °C 左右冷卻時形成氫氧化鈣 (Ca(OH)?)。
由于冷卻速度通常較慢，用標準 TGA 很難觀察到這最后一步。不過，在這種情況下，整個測量周期在 20 分鐘內(nèi)完成。加熱和冷卻速度為 2 K/s，但使用感應(yīng)式 TGA 可以輕松提高到 100 K/s 。

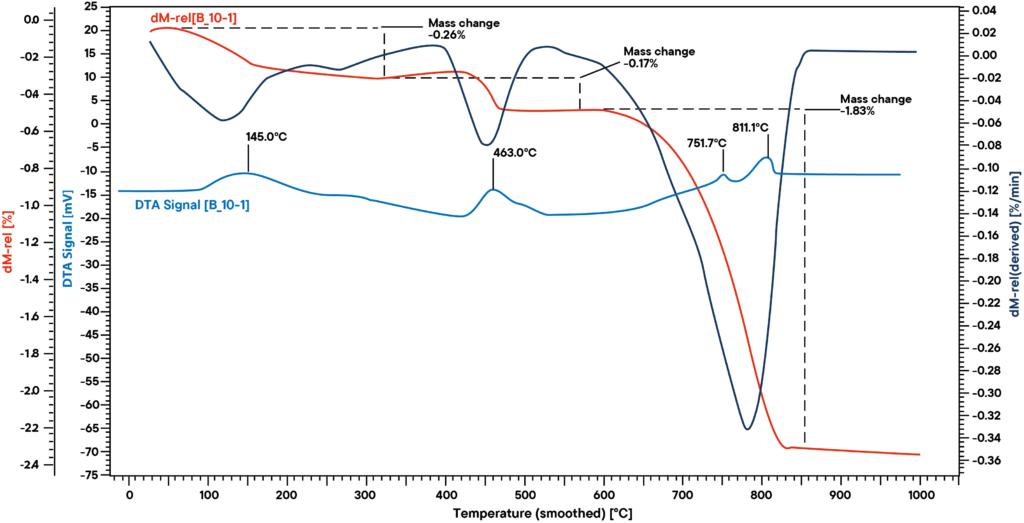

左側(cè)的測量是使用熱重 - 差示掃描量熱儀（TG-DSC）進行的。水泥的主要成分是硅酸三鈣、硅酸二鈣和鋁酸三鈣。
將生水泥與水混合后，會緩慢形成不同的水合物。當將其放入同步熱分析儀（STA）中時，在熱分解過程中，吸收的水分首先蒸發(fā)，然后硅酸鈣水合物分解，在 570 °C 時，接著是鈣、鎂和鋁的氫氧化物分解。
你可以看到這種效應(yīng)表現(xiàn)為質(zhì)量損失步驟（紅色曲線），同時在差示掃描量熱法（DSC）信號（藍色曲線）上呈現(xiàn)出平行的吸熱效應(yīng)。隨后，二氧化碳從碳酸鹽中釋放出來，在約 800 °C 時顯示出一個巨大的質(zhì)量損失步驟。
