LSR-3 (LSR L31)
林賽斯 LSR 系統能夠以簡單便捷的方式對塊體和薄膜形式的熱電材料進行表征。 在基礎版 LSR-3（LSR L31）中，可全自動同步測量固體材料的塞貝克系數和電導率（電阻），最高溫度可達 1500 °C 。
描述
獨特功能
規格參數
應用
推薦產品

基礎版 LSR-3（LSR L31）可通過多種可選配件功能擴展應用范圍。例如，低溫配件支持液氮冷卻至 -100 °C 的全自動測量，并配備專用的薄膜適配器，用于測量薄膜及薄層樣品。


可選攝像頭功能可實現電導率的高精度測定，而高阻配件則顯著擴展了測量范圍，適用于低電導率樣品的表征。


由于計算無量綱值 ZT 時，除塞貝克系數和電導率外，還需熱導率數據，因此通常需借助其他設備（如激光閃射法導熱儀 LFA）進行測定。為解決這一問題，林賽斯 LSR 測量系統可集成額外的激光閃射法導熱儀（參見 LZT 測量儀），或采用特殊適配器，通過哈曼法直接測量固體材料的熱導率。這是一種直接的ZT測定方法，結合原始的兩項測量數據，可推導出熱導率。集成哈曼法的 LSR 測量系統因其顯著附加價值，被稱為 LSR-4 。通過選配擴展測量電子設備，LSR-4 測量系統還可基于相同測量原理，利用阻抗光譜技術測定熱電模塊（TEG）的 ZT 值。

獨特功能
  • 使用可更換爐體，可在 -100 °C 至 1500 °C 的溫度范圍內進行測量。
  • 高速紅外爐，可在測量過程中實現出色的溫度控制，并提高樣品處理量。
  • 有多種熱電偶可供選擇，還可選配攝像頭，以實現精確的電阻測量。
  • 使用哈曼方法和阻抗光譜法直接進行 ZT 優值測量。
規格參數

類型 LSR-3 (LSR L31)
溫度范圍： 紅外爐體：室溫至 800 °C / 1100 °C
電阻爐體：室溫至 1500 °C
低溫爐體：-100 °C 至 500 °C 		水冷系統： 必選
測量方法： 塞貝克系數：靜態直流法 / 斜率法
電阻率：四探針法

塞貝克系數

測量范圍：

1 μV/K 至 5000 μV/K（靜態直流法）
氣氛： 惰性、還原性、氧化性、真空
推薦使用低壓氦氣 		電導率測量范圍： 0.01 至 2 × 105 S/cm

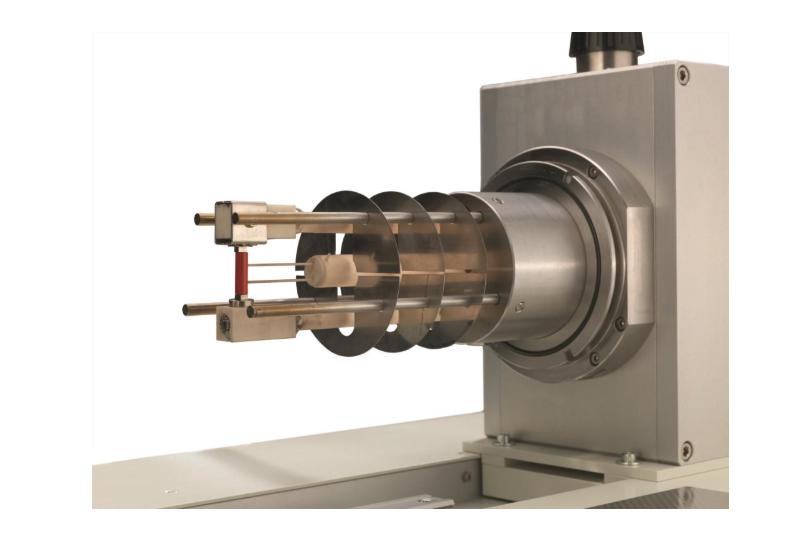

樣品夾具： 垂直夾持，位于兩電極之間
可選適配器，適用于薄膜和薄層樣品 		電流： 低漂移電流，0 至 160 mA（可選 220 mA）

樣品尺寸：

(塞貝克系數測量)

底面積：2 至 5 mm2
最大長度：23 mm
最大直徑：6 mm 		電極材料： 鎳電極（-100 °C 至 500 °C）
鉑電極（-100 °C 至 1500 °C）
圓盤形樣品尺寸： 直徑：10 mm、12.7 mm、25.4 mm 熱電偶類型： K 型、S 型、C 型
熱電偶測量間距： 4 mm、6 mm、8 mm




附加模塊 LSR-4 升級版
直流哈曼法： 直接測量熱電元件的 ZT 值
交流阻抗光譜法： 直接測量熱電模塊（TEG / Peltier 模塊）的 ZT 值
溫度范圍： -100 °C 至 400 °C
室溫至 400 °C
樣品支架： 針式接觸，確保絕熱測量條件
樣品尺寸： 矩形樣品：底邊 2 至 5 mm ，最大長度 23 mm
圓柱形樣品：最大直徑 6 mm ，最大長度 23 mm
模塊尺寸：最大 50 mm × 50 mm

應用
廣泛應用于各種塊體和薄膜形式的熱電材料塞貝克系數和電阻的測量

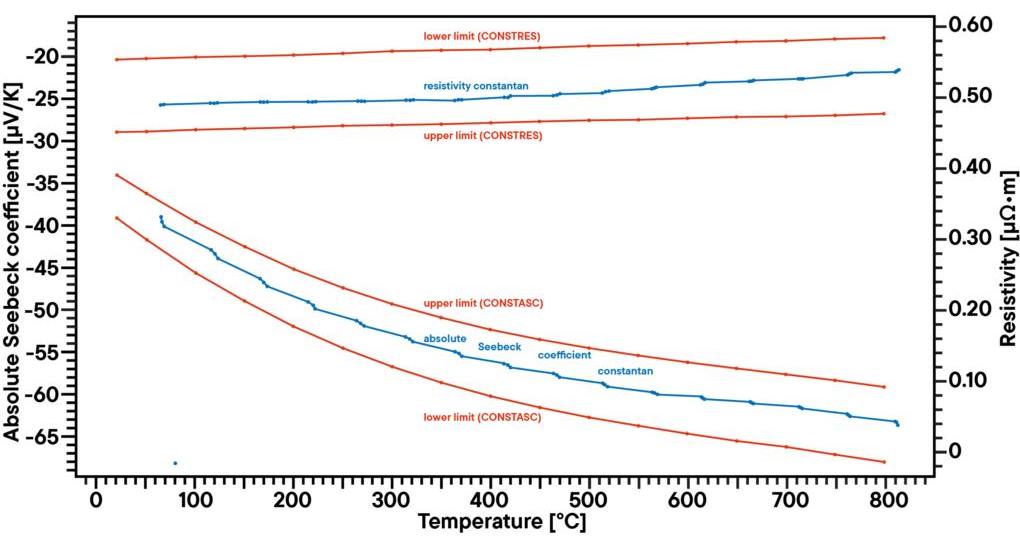

康銅（高溫標準樣品）

與美國國家標準與技術研究院（NIST）提供的碲化鉍（Bi2Te3）標準樣品 (SRM 3451)TM 不同，后者只能在最高 390 K 的有限溫度范圍內使用，而我們選用的標準樣品康銅適用于高達 800 °C 的測量環境。


如圖所示測量結果是一條典型曲線，該曲線完全處于規定的公差范圍之內。體現了康銅樣品在高溫條件下的優異穩定性和可靠性。

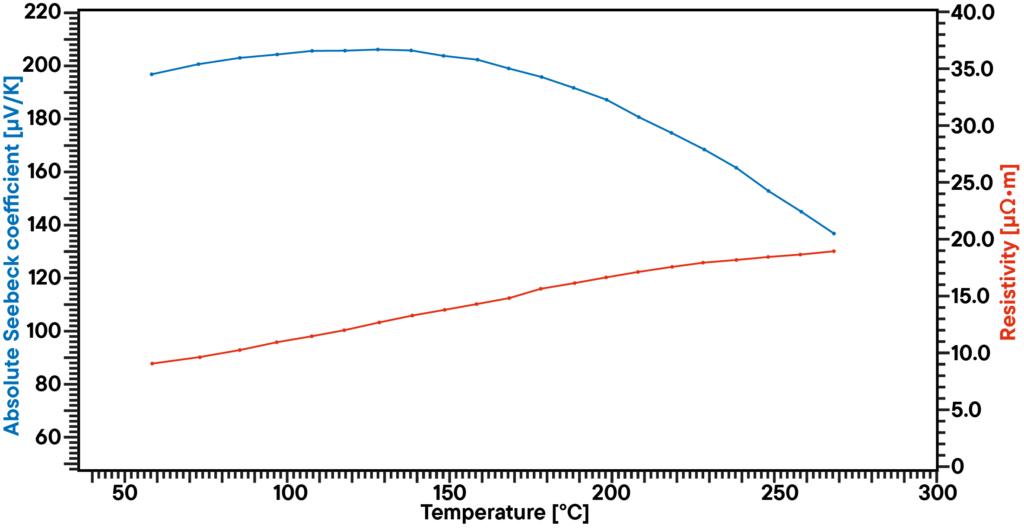

硅鍺（SiGe）合金

硅鍺合金是一種高溫穩定的熱電材料，硅鍺合金是一種高溫穩定的熱電材料，通常用于極端環境條件下的應用，例如太空任務或高溫廢熱能量回收。本實驗是為了測試一種新開發合金的低溫性能。

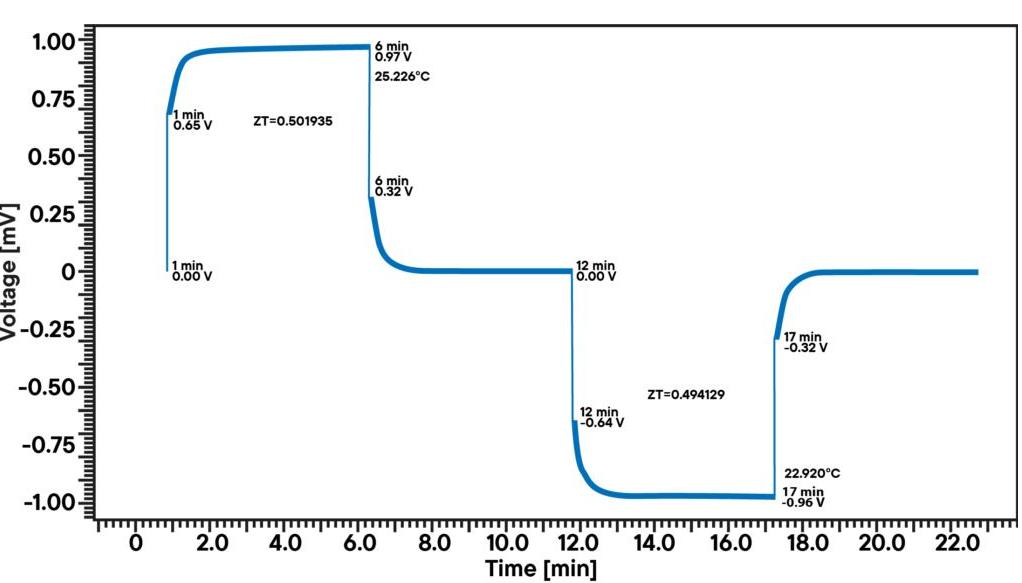

NIST 碲化鉍標準樣品的 ZT 值測量（哈曼方法）

如圖展示了在林賽斯 LSR 測量系統上使用哈曼方法對 NIST (SRM 3451)TM Bi2Te3 標準樣品進行的直接 ZT 值的測量結果，數據結果清晰地展示了單一溫度測量點下的典型電壓分布。


在本應用案例中，通過確定歐姆電壓降和熱電電壓降之間的關系，就可以輕松計算出室溫下的 ZT 值，室溫下測得的 ZT 值為 0.50 。
