基礎版本LSR-1(LSR L32)在室溫至 200 °C 范圍內可以與各種選配件結合使用,以擴展其應用范圍。例如,低溫配件,支持通過液氮冷卻實現低至 -160 °C 的全自動測量,可快速冷卻至 80 K(僅限電阻測量)。可選的高溫探頭可將電阻測量擴展至 600 °C ,光照配件則支持在三波長 LED 光源下進行特定光照條件下的熱電測量。LSR-1(LSR L32)系統采用范德堡法(電阻測量)、靜態直流法和斜率塞貝克系數測量技術,適用于金屬和半導體樣品的表征。
其緊湊的臺式設計支持全自動和軟件控制操作,基于 Windows 的綜合軟件提供直觀的用戶界面,包括測量配置向?qū)?、?shù)據可靠性反饋以及集成的數據評估與存儲功能。真空密閉測量室與氣體計量系統相結合,確保滿足廣泛的應用需求,便于高精度熱電材料的研究。
類型 | LSR-1 (LSR L32) |
溫度范圍: | 基礎單元:室溫至 200 °C 低溫配件:-160 °C 至 200 °C |
測量原理: | 塞貝克系數測量范圍:0 至 2.5 mV/K,溫度梯度可達 10 K 塞貝克電壓測量范圍:±8 mV |
氣氛: | 惰性、還原性、氧化性、真空 推薦使用低壓氦氣以優化測量條件 |

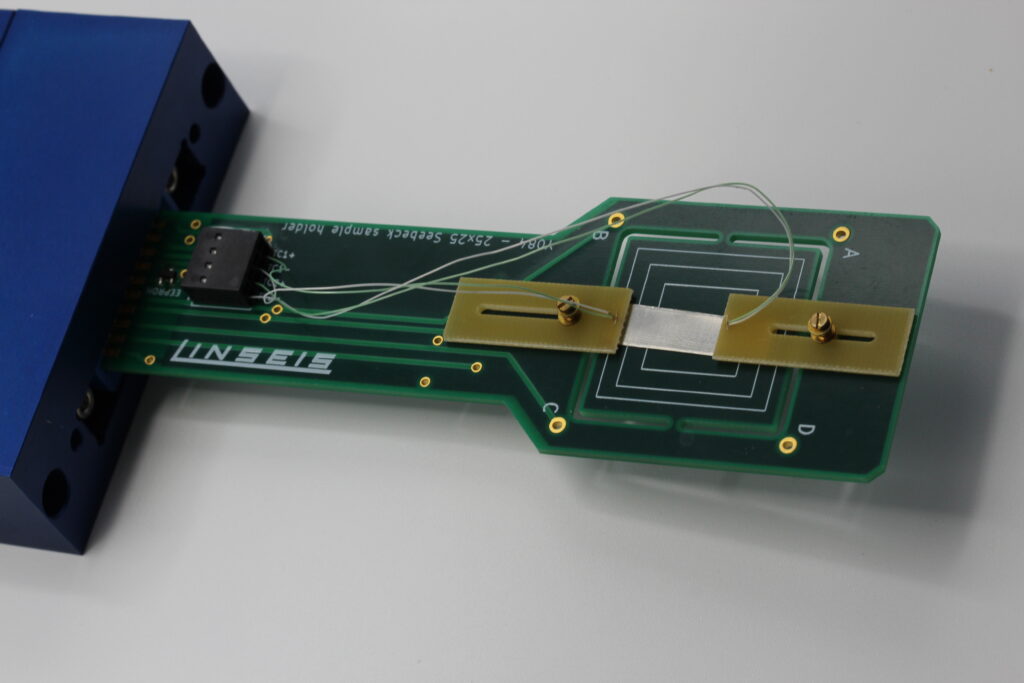

樣品支架: | 集成 PCB 板,配備主加熱和輔助加熱功能,確保均勻溫控 |
樣品尺寸(塞貝克系數測量): | 長度:8 mm 至 25 mm 寬度:2 mm 至 25 mm 厚度:薄膜樣品最高 2 mm |
樣品尺寸(電阻測量): | 長度:18 mm 至 25 mm 寬度:18 mm 至 25 mm 厚度:薄膜樣品最高 2 mm |
真空泵: | 選配 |
加熱速率: | 0.01 - 100 K/min,滿足快速升溫需求 |
溫度精度: | ±1.5 °C 或 0.0040?·?| t |,確保高精度溫控 |
電阻測量范圍: | 10 nOhm(nOhm = 10-9 Ohm),適用于低電阻材料 |
電壓測量范圍: | 0.5 nV/K(nV = 10-9 V),支持高靈敏度測量 |
廣泛應用于各種塊體和薄膜形式的熱電材料塞貝克系數和電阻的測量

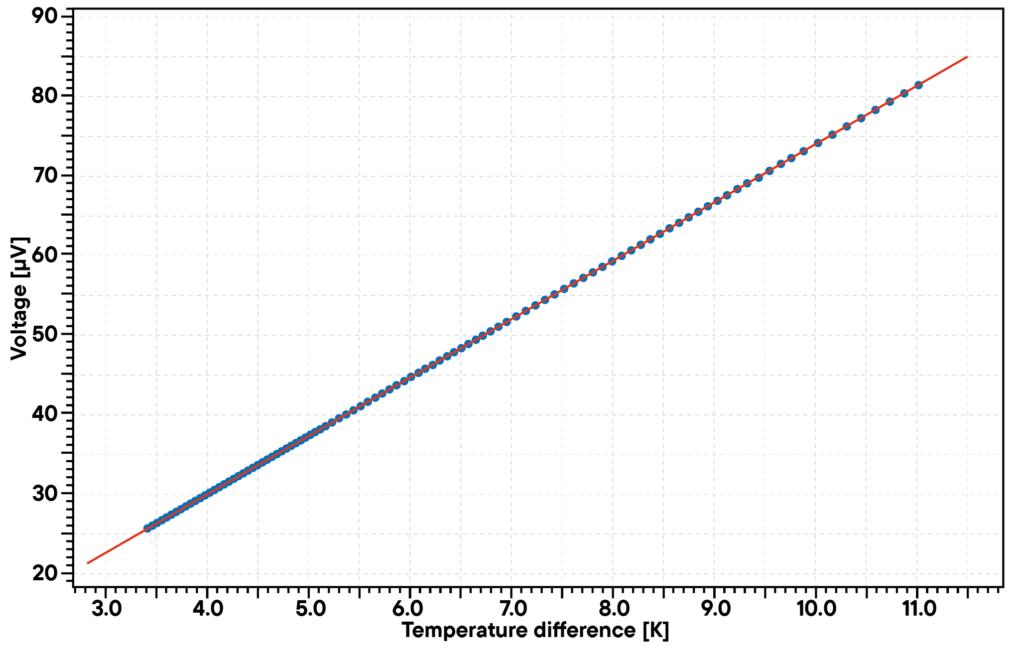

在梯度加熱功率掃描過程中,測量塞貝克電壓 / 溫度梯度(藍色),并與線性回歸曲線(紅色)對比。塞貝克系數通過線性回歸的斜率確定,確保測量結果的精確性。

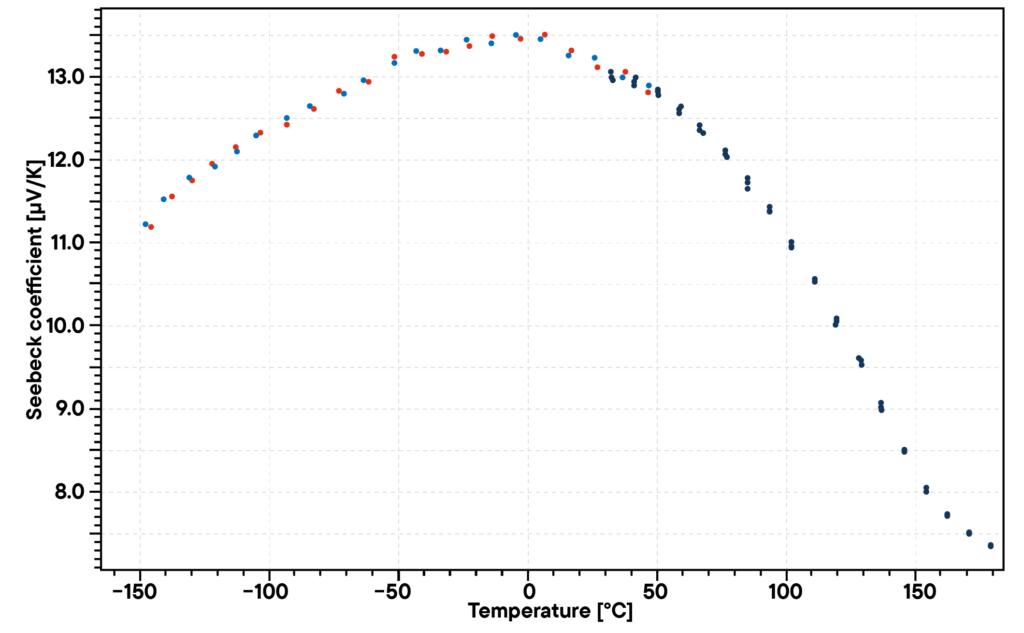

該方法中,塞貝克系數相對于鎳鋁(合金)測量。通過溫度測量鉑相對于鎳鋁(合金)絲的絕對塞貝克系數,為材料性能評估提供可靠依據。

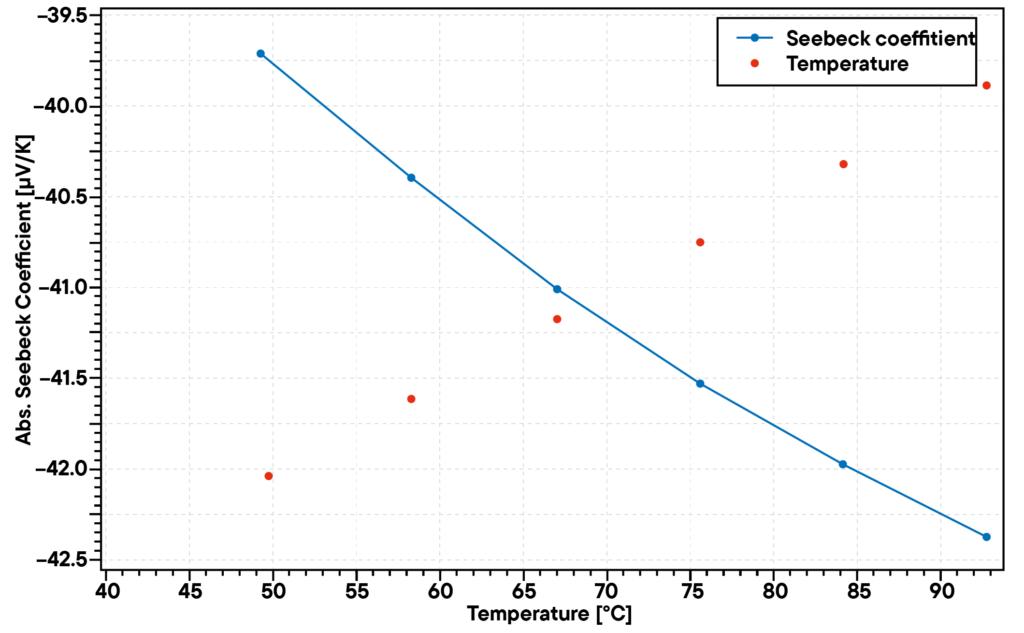

以康銅的塞貝克系數測量為例,展示材料在不同溫度下的熱電性能變化,為熱電材料研究提供重要參考。
