背景介紹
氧化鈮(空間群 Pm-3m)是一種立方晶體,鈮原子和氧原子分別占據Wyckoff 3c和3d位點。此晶相擁有空的1a和1b Wyckoff位點。氧化鈮也可以被認為是一種氯化鈉結構氧化物,在金屬(4a)和非金屬(4b)位點均有25%的有序空位。在金屬和非金屬子晶格上同時存在有序空位是相當罕見的。盡管許多氯化鈉結構氧化物、氮化物和碳化物的力學、磁性和熱學性質對空位的存在非常敏感,但系統的電子結構研究仍然很少。
Denis Music等人利用密度泛函理論系統地探討了鈮氧化物(空間群 Pm-3m)中 1a 和 1b 空位分別由鈮和氮填充的問題,從而設計出具有較大塞貝克系數的化合物。最主要的效應是在1b Wyckoff位點填入氮后,塞貝克系數增加了5倍。這個結果可以從電子結構上理解,鈮的非金屬p軌道雜化引發量子約束,使塞貝克系數得以增強。通過測量濺射Nb-O-N薄膜的塞貝克系數,可以驗證這一點。使用林賽斯的塞貝克系數/電阻測試儀LSR-3/1100同時測量了Nb-O-N薄膜的塞貝克系數和電阻率。在800 °C這些導電氮氧化物的塞貝克系數為-70 μV/K,這是有史以來報道這些化合物中絕對值最大的。
實驗準備
使用林賽斯 LSR-3/1100 系統同時測量了 Nb-O-N 薄膜的塞貝克系數和電阻率。測量前,先將 LSR-3/1100 系統抽真空,然后用He氣置換。在 50 °C 至 1000 °C 的溫度范圍內進行測試。LSR-3/1100 系統采用康銅進行校準。
結果分析

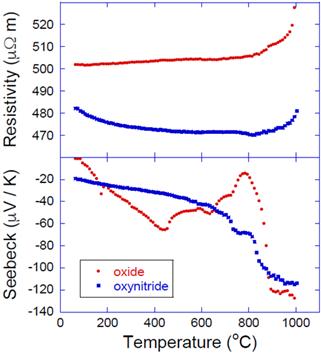

下圖顯示了過量鈮(54% Nb、44% O、2% H)和氧化鈮(46% Nb、46% O、8% N)氧化物薄膜的塞貝克系數和電阻率測量值。過量鈮的氧化鈮樣品和氧化鈮樣品在室溫下的塞貝克系數分別約為 -2 和 -19 μV/K。這與我們的預測一致。隨著測量溫度的升高,塞貝克系數的絕對值呈上升趨勢。在 800 °C 時,氧化鈮樣品的塞貝克系數為 -70 μV/K,而鈮過量的氧化鈮樣品的塞貝克系數值則有很大的波動,這可能是結構弛豫效應或晶粒生長造成的。在最高測量溫度 1000 °C 時,這些樣品的塞貝克系數約為 -120 μV/K。值得注意的是,這些氧化物的塞貝克系數值與新興熱電材料half-Heusler合金(如 Ti0.50Hf0.25Zr0.25NiSn0.975Sb0.025)相當。溫度低于 800 °C 時,鈮過量的氧化鈮樣品和氮化鈮樣品的電阻率分別約為 500 和 470 μΩ m,與文獻值一致。這些樣品在低于 800 °C 的溫度下具有金屬特性。值得一提的是,這兩種樣品的電阻率差別不大。這些微小的變化可能是由空位填充效應或微觀結構差異引起的。在相同的溫度范圍內,Ti0.50Hf0.25Zr0.25NiSn0.975Sb0.025 的電阻率約為 5 μΩ m。不過,Nb-O-N 薄膜中的空位可能會導致熱導率降低,從而彌補了這種half-Heusler合金效率較低的缺陷,但這超出了本研究的范圍。800 °C 以上時,兩種 Nb-O-N 樣品的電阻率都會增加,這意味著結構發生了變化。根據對在 He 氣氛中退火的樣品的分析(此處未顯示),在氧化氮鈮樣品中出現了 NbO2 添加物,而在鈮過量的氧化鈮中則出現了 NbO2 和微量Nb2O5。因此,這些氧化鈮基樣品的使用溫度可高達 800 °C,其中氧氮化鈮樣品的塞貝克系數達到了 -70 μV/K,這是迄今所報道的氧化鈮基樣品塞貝克系數絕對值最大的。
總結
Denis Music等人將密度泛函理論與哈伯德方案相結合,系統探索了分別用鈮和氮填充立方晶體氧化鈮中的1a和1b空位后,設計出了具有增強塞貝克系數的化合物。1b位點的影響最大,用氮填充氧化鈮中1b空位會使得塞貝克系數增加5倍,這是由于鈮的非金屬p軌道雜化誘導的量子約束。然后通過測量反應濺射樣品的塞貝克系數,對這一量子力學預測進行了評估。在彈性反沖探測分析(ERDA)測量的基礎上,形成了1a位點占有率達到69%的氧化鈮薄膜。Denis Music等人還合成了一個1b位點占有率為56%的含氮的樣品。這些薄膜樣品的組成符合理想的氧化鈮結構(空的1a和1b位點),且無雜質相存在。由于1a和1b位點分別填充了鈮和氮,計算得到的晶格參數將會增大。計算得到的晶格參數與實測晶格參數的差異范圍在0.2% ~ 1.4%之間,但這種增長趨勢是不容置疑的。理論和實驗的一致性證明了鈮和氮填充了氧化鈮中的空位而非晶界的觀點。測量的塞貝克系數與理論數據一致,驗證了Denis Music等人的預測。這些導電薄膜在800 °C的溫度下仍具有穩定性,達到了-70 μV/K的塞貝克系數。Denis Music等人在量子力學預測和實驗驗證之間的協同方法有助于未來設計出具有高卡諾效率的耐用、低成本氧化物熱電材料。
