- 首頁(yè)
- 產(chǎn)品介紹
-
應(yīng)用領(lǐng)域
我們的熱分析設(shè)備所應(yīng)用的領(lǐng)域
- 服務(wù) / 支持
- 關(guān)于我們
- 資源中心
自 20 世紀(jì) 50 年代以來(lái)，核能已成為全球范圍內(nèi)重要的能源之一。憑借清潔且成本低廉的供電優(yōu)勢(shì)，在過(guò)去的50年里，核反應(yīng)堆在全球范圍內(nèi)不斷得到改進(jìn)。與此同時(shí)，第四代反應(yīng)堆，如超高溫氣冷堆（VHTR）、鈉冷快堆（SFR），以及獨(dú)特的熔鹽堆（MSR）目前正在研發(fā)中，并將成為核能的未來(lái)發(fā)展方向。
由于該領(lǐng)域的研究工作，需要分析設(shè)備，尤其是熱分析儀器。當(dāng)然，這些特殊應(yīng)用和安全要求需要對(duì)標(biāo)準(zhǔn)設(shè)備進(jìn)行大量的改造，這使得林賽斯成為核材料熱分析領(lǐng)域的全球領(lǐng)導(dǎo)者，因?yàn)槲覀兪沁@個(gè)市場(chǎng)上靈活性極強(qiáng)且經(jīng)驗(yàn)極為豐富的參與者。

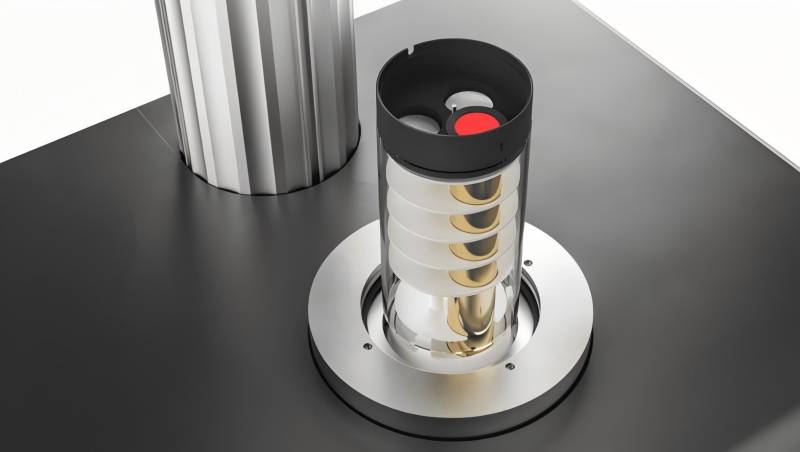

LFA L52 Nuclear 是用于測(cè)量核材料熱物理性質(zhì)的高性能激光閃射儀，可承受該領(lǐng)域的苛刻環(huán)境條件，滿(mǎn)足精度、安全性和功能性要求。
| 類(lèi)型 | LFA L52?Nuclear | 類(lèi)型 | LFA L52 2000?Nuclear |
| 溫度范圍： | -125 °C / -100 °C - 500 °C RT - 1250 °C RT - 1600 °C | 溫度范圍： | RT - 2800 °C |
| 脈沖源： | Nd：YAG 激光器，用戶(hù)可更換 | 脈沖源： | Nd：YAG 激光器 25 J/pulse |
| 溫升測(cè)量： | 通過(guò) IR（InSb 或 MCT）檢測(cè)器實(shí)現(xiàn)非接觸式檢測(cè) | 溫升測(cè)量： | 通過(guò) IR（InSb 或 MCT）檢測(cè)器實(shí)現(xiàn)非接觸式測(cè)量 |
| 熱擴(kuò)散系數(shù)： | 0.01 - 2000 mm2/s | 熱擴(kuò)散系數(shù)： | 0.01 - 2000 mm2/s |
| 導(dǎo)熱系數(shù)： | 0.1 - 4000 W/(m?K) | 導(dǎo)熱系數(shù)： | 0.1 - 4000 W/(m?K) |
| 樣品尺寸： | 圓形試樣：??6、10、12.7、25.4 mm 方形試樣：10 × 10 mm 或 20 × 20 mm | 樣品尺寸： | ? 6、10、12.7、25.4 mm |
| 樣品厚度： | 0.1 - 6 mm | 樣品厚度： | 0.1 - 6 mm |
| 自動(dòng)進(jìn)樣器： | 3、6 或 18 樣品自動(dòng)進(jìn)樣器 | 自動(dòng)進(jìn)樣器： | 3 樣品自動(dòng)進(jìn)樣器 |
| 樣品倉(cāng)： | 金屬 / SiC / 石墨 | 樣品倉(cāng)： | 金屬 / SiC / 石墨 |
| 氣氛： | 惰性或還原性 | 氣氛： | 惰性或還原性（推薦） |
| 數(shù)據(jù)采集 頻率： | 2 MHz | 數(shù)據(jù)采集 頻率： | 2 MHz |
| 接口： | USB | 接口： | USB |
| 加熱速率： | 0.01 – 50 °C/min * | 加熱速率： | 0.01 – 100 °C/min * |
| * 取決于所選的加熱爐 | |||

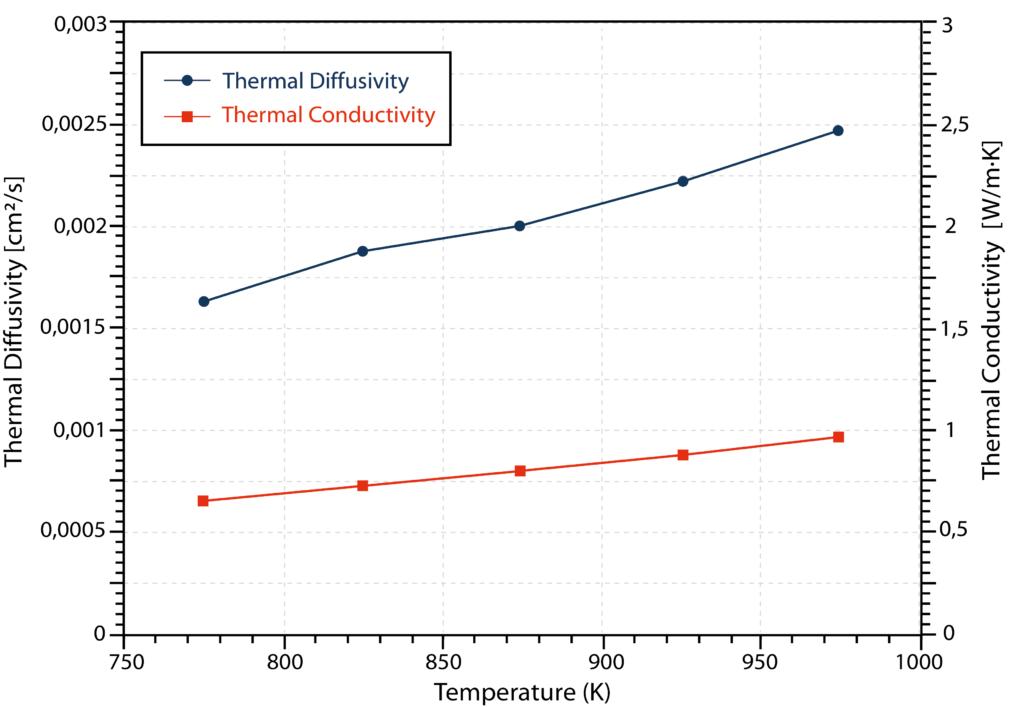

本文介紹的熔鹽 FLiNaK 熱擴(kuò)散率的測(cè)量是在氦氣氣氛中，使用林賽斯 LFA L52 型儀器，在 773 K 至 973 K 的溫度范圍內(nèi)進(jìn)行的。專(zhuān)門(mén)設(shè)計(jì)的樣品倉(cāng)被放置在一個(gè)樣品自動(dòng)進(jìn)樣器中，該裝置能夠同時(shí)容納三個(gè)樣品。在實(shí)際測(cè)試之前，將樣品多次預(yù)熱至略高于其熔點(diǎn)的溫度，以使材料脫氣，從而避免熔鹽中產(chǎn)生氣泡。熱擴(kuò)散率和熱導(dǎo)率的測(cè)量結(jié)果如下圖所示，這兩項(xiàng)屬性的測(cè)量結(jié)果都隨著溫度的升高呈現(xiàn)出相對(duì)線性的增長(zhǎng)趨勢(shì)。
綜上所述，經(jīng)測(cè)定，在 773 K 至 973 K 的溫度范圍內(nèi)，F(xiàn)LiNaK 熔鹽的熱導(dǎo)率為 0.652 至 0.927 W/(m?K) ，其不確定度為 ±0.023 W/(m?K) 。這表明該結(jié)果與先前發(fā)表的數(shù)值具有良好的一致性。激光閃射技術(shù)，結(jié)合專(zhuān)門(mén)開(kāi)發(fā)的樣品倉(cāng)以及杜薩（Dusza）組合模型，被證明是一種在高溫下測(cè)定熔鹽熱擴(kuò)散率的可靠方法。
