高分辨率 CCD 相機能夠?qū)悠返呐蛎涍M(jìn)行視覺實時分析，既可以作為單個圖像，也可以作為視頻序列。這種方法的優點是不對樣品施加外力，因此不會發生機械變形。對于柔軟的樣品或者在測量過程中強度發生變化的樣品，傳統推桿式膨脹儀的接觸壓力總是會對測量結果產生影響。光學膨脹儀可以幫助克服或盡可能減少這種影響。

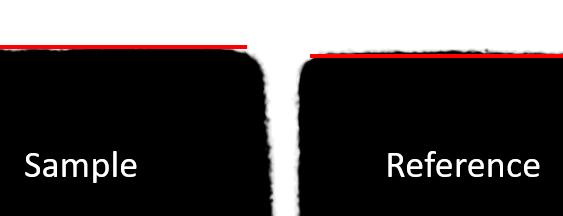

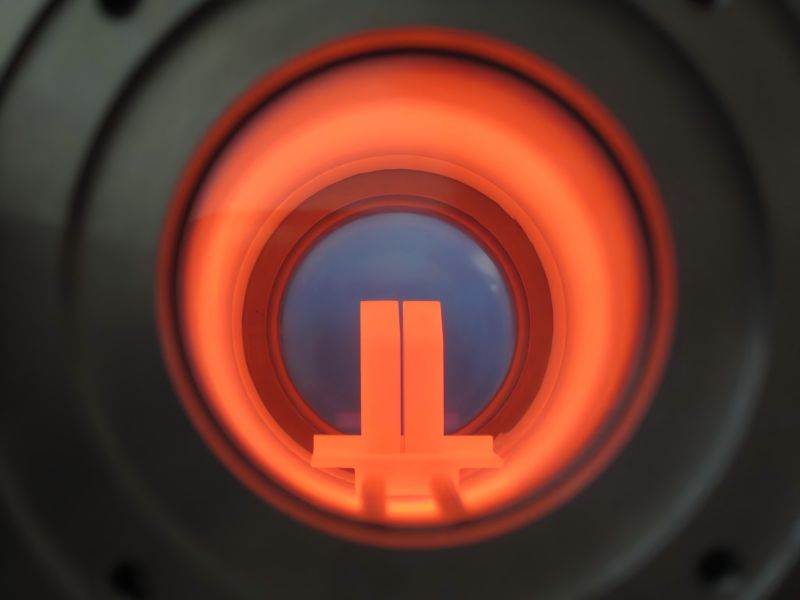

在光學膨脹儀中，樣品在測量過程中始終與參考物進行比較。參考物通常是一種已知的、具有確定膨脹特性的材料，用于實時校正，以克服在加熱過程中由于大氣環境影響而產生的光學波動。視場面積為 3.3 x 2.8 mm2，通常聚焦在樣品的上邊緣。
| 類型 | DIL L74 OD * |
| 光學測量系統： | 配備高分辨率相機和全自動對焦的光學膨脹儀 |
| 溫度范圍： | -100 °C - 500 °C RT - 500 / 1000 / 1500 / 2000 °C |
| 測量系統： | 光學非接觸式 |
| 精度： | 高達 1 μm |
| 視場面積： | 3.3 x 2.8 mm2 |
| 氣氛： | 氧化（可選：還原、惰性和真空） |
| 真空度： | 10E-5 mbar |
| 加熱速率： | 0.01 - 100 ℃/min（取決于爐體） |
| 標準： | ASTM D1857，CEN/TR 15404，BS 1016: Part 15，CEN/TS 15370-1，DIN 51730，IS 12891，ISO 540，NF M03-048 |
| 接口： | USB |
| * 規格取決于配置 |

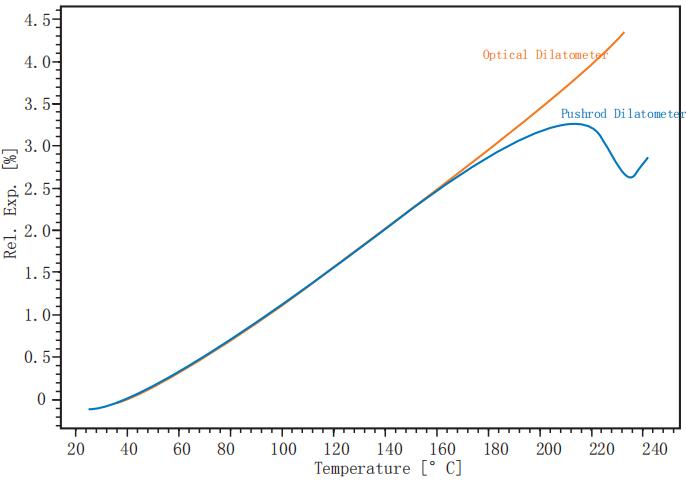

本實驗使用林賽斯光學膨脹儀和常規推桿式膨脹儀分別對環氧樹脂進行熱膨脹測量，如下圖所示，黃色曲線為使用光學膨脹儀測量的結果曲線，藍色曲線為使用推桿式膨脹儀測量的結果曲線。
結果顯示，在室溫至 160 ℃ 的溫度范圍內，兩者的測量結果幾乎相同，環氧樹脂隨著溫度均呈現線性膨脹的趨勢。在測量溫度大于 160 ℃ 時，兩者的測量結果出現了明顯差異，光學膨脹儀的測量結果依舊隨著溫度變化呈現線性膨脹的趨勢。而推桿式膨脹儀的測量結果發生了明顯變化，不再遵循低溫區間的膨脹趨勢，在溫度達到 210 ℃ 時，檢測到環氧樹脂出現收縮的信號。
其原因在于此階段為環氧樹脂的熔融階段，推桿式膨脹儀采用接觸式測量，對樣品產生微弱的附加壓力，在樣品出現熔融軟化時，檢測到收縮的信號。而光學膨脹儀全程采用非接觸式測量，允許樣品自由膨脹，消除了推桿式膨脹儀因接觸壓力引入的測量誤差，測量結果更為準確。
