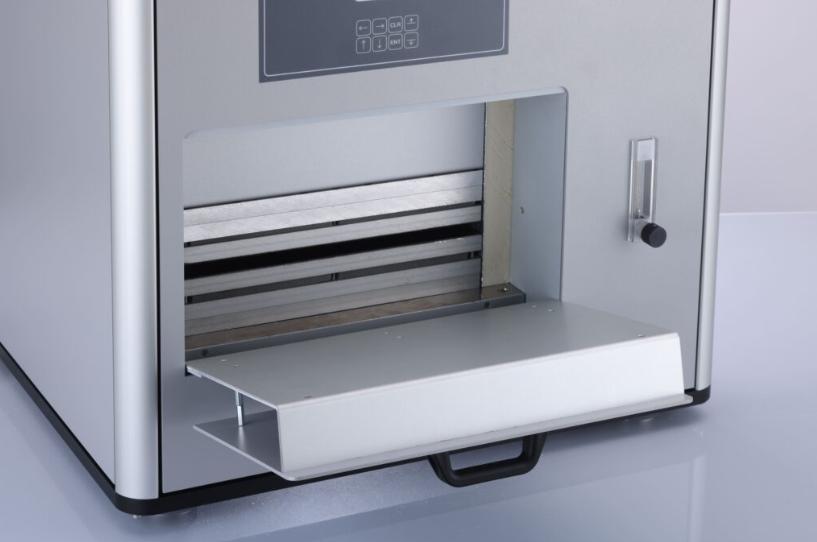

林賽斯 HFM L57 熱流計,是一種堅固耐用、易于使用的儀器,可用于測定低導熱絕緣材料和其他材料的導熱系數。由于其獨特的設計,可在幾分鐘內完成測量,提供快速且準確性高的測量結果,符合 ASTM C518, JIS A1412, ISO 8301, DIN EN 12664 和 DIN 12667 測試標準。
帕爾貼加熱和冷卻技術可實現高精度溫度控制,同時減少維護和停機時間。優異的長期穩定性可對材料進行精確的長期老化研究??蓪崿F(xiàn)僅需 15 分鐘的快速測量,從而實現高采樣效率。
為實現快速和準確的測量,儀器使用雙傳感器配置。用于長度測量的內置電位計(μm 分辨率)可自動提供實時的樣品厚度信息。
類型 | HFM L57 200 | HFM L57 300 | HFM L57 600 | ||
溫度范圍: | 0 - 90°C -20 - 90°C -35 - 90°C | 0 - 90°C -20 - 90°C -35 - 90°C | -20 - 70°C - - | ||
冷卻系統: | 外部冷卻器 或恒溫器 | 外部冷卻器 或恒溫器 | 外部冷卻器 或恒溫器 | ||
溫度控制: | 帕爾貼 | 帕爾貼 | 帕爾貼 | ||
溫度分辨率: | 0.0001 °C | 0.0001 °C | 0.0001 °C | ||
測量數據點: | 可達 100 | 可達 100 | 可達 100 | ||
樣品尺寸: | 200 x 200 mm, 厚度可達 90 mm | 300 x 300 mm, 厚度可達 100 mm | 600 x 600 mm, 厚度可達 200 mm | ||
熱阻: | 0.2 - 8.0 m2?K/W 可擴展: 0.036 - 9.0 m2?K/W | 0.2 - 8.0 m2?K/W 可擴展: 0.036 - 8.0 m2?K/W | 0.2 - 8.0 m2?K/W 可擴展: 0.036 - 8.0 m2?K/W | ||
導熱系數: | 0.001 - 0.5 W/(m?K) 可擴展: 0.001 - 2.5 W/(m?K) | 0.001 - 0.5 W/(m?K) 可擴展: 0.001 - 2.5 W/(m?K) | 0.001 - 0.5 W/(m?K) | ||
接觸壓力: | 可達 1.3 kPa, 可選配 25 kPa | 可達 1.3 kPa, 可選配 25 kPa | 可達 1.3 kPa, 可選配 25 kPa |

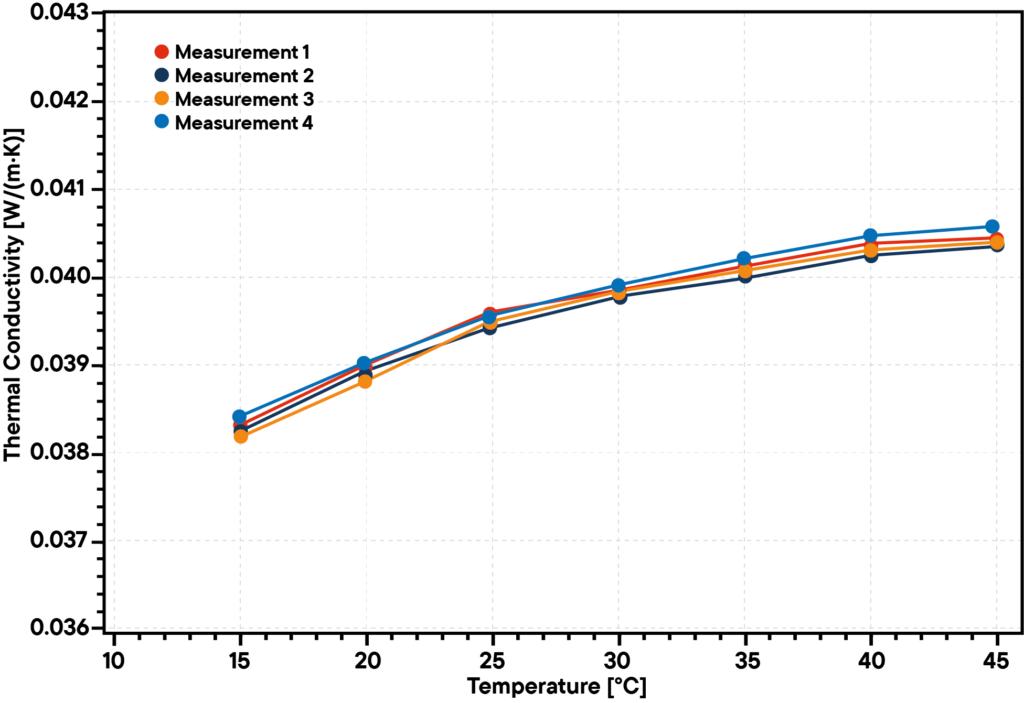

測量結果清晰地證明了林賽斯 HFM - 熱流計具有出色的重現性,高達 0.25 % 。圖中顯示了在 15 ℃ 至 45 °C 的溫度范圍內對彈性體泡沫進行的四次測量,每次測量后都將樣品取出并重新放入儀器中。

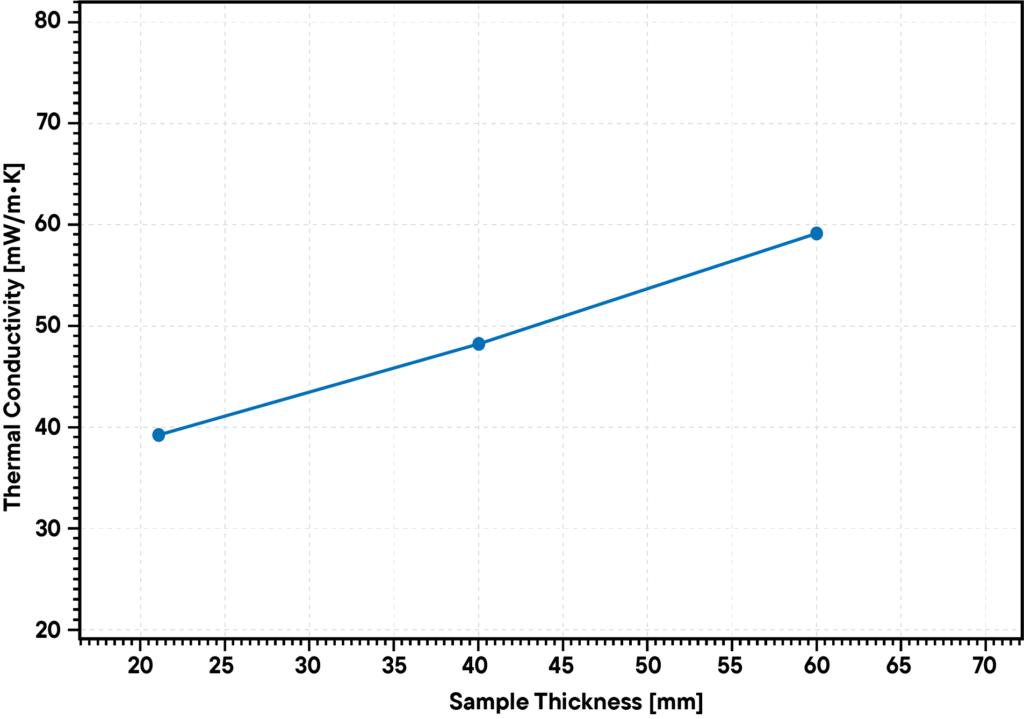

可壓縮材料的性能會因其所受壓縮程度而發生變化,導熱系數同樣也取決于材料的壓縮情況。這一點由以下聚酯纖維制成的墊片的實例得到了證明。將尺寸為 300 mm x 300 mm、初始厚度約為 60 mm 的樣品放入林賽斯 HFM L57 300 中,并在室溫下進行測試。
通過距離控制裝置移動上板,使得樣品厚度逐漸減小至 60 mm、40 mm 和 20 mm 。在樣品的每一個厚度下,施加 20 K 的溫度梯度,直至達到穩定狀態。測試結果表明壓縮導致材料的導熱系數顯著降低。

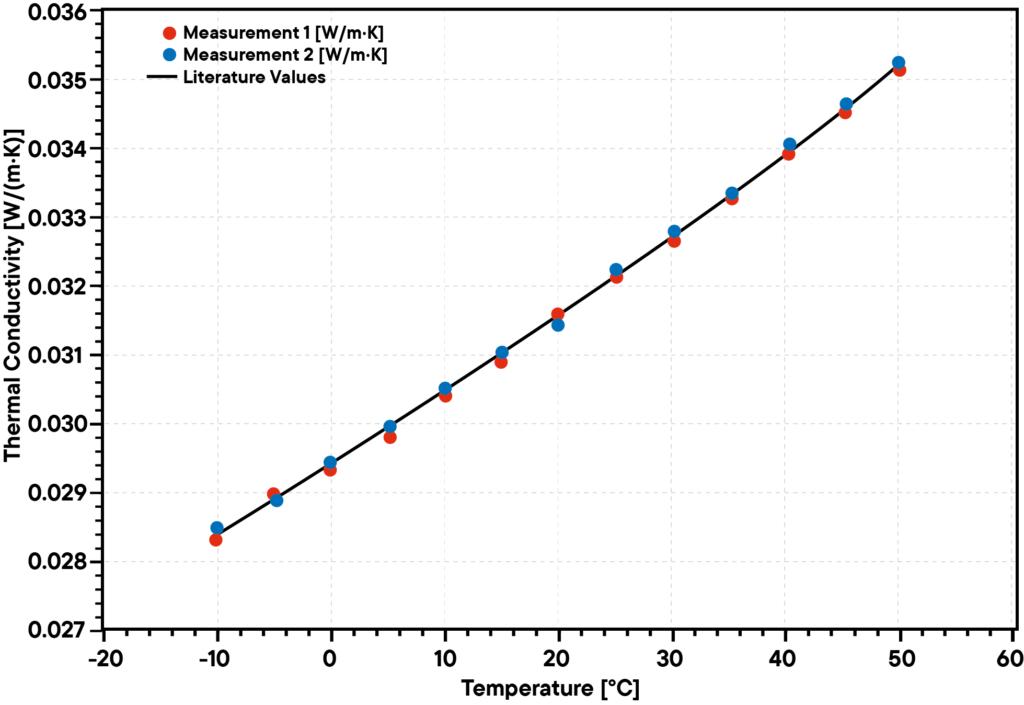

圖中顯示的是同一玻璃棉試樣在 -10 ℃ 至 50 ℃ 的溫度范圍內使用 HFM L57 300 進行測量的兩次數據結果。黑色曲線顯示的是文獻值的導熱系數,偏差小于 1 % 。

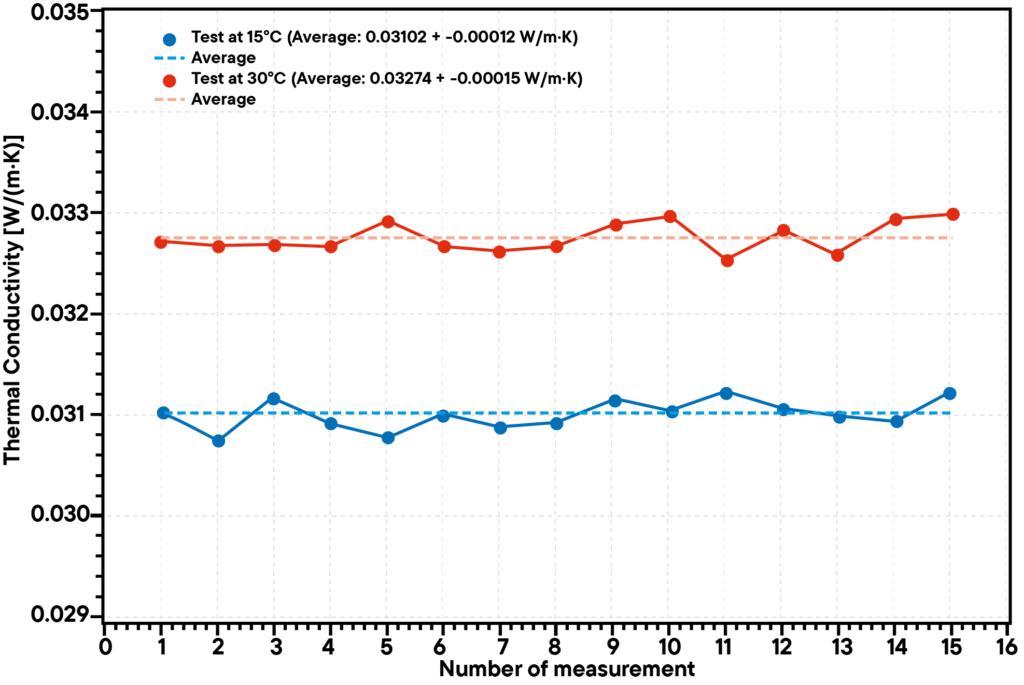

對標準物質 IRMM - 440(樹脂粘結玻璃纖維板)分別在 30 ℃ 及 15 ℃ 下各測量 15 次。其中 30 ℃ 下導熱系數為:0.03274 ± 0.00015 W/(m?K),15 ℃ 下導熱系數為:0.03102 ± 0.00012 W/(m?K),證明了 HFM 非常好的重復性。
