- 首頁
- 產(chǎn)品介紹
-
應(yīng)用領(lǐng)域
我們的熱分析設(shè)備所應(yīng)用的領(lǐng)域
- 服務(wù) / 支持
- 關(guān)于我們
- 資源中心
TMA L72（TMA PT1600）熱機械分析儀的設(shè)計保證了最高的精度、再現(xiàn)性和準確性。該系統(tǒng)可在較寬的溫度范圍內(nèi)對各種形狀和尺寸的樣品進行各種熱機械實驗，以滿足所有 TMA 需求。通過內(nèi)置的力 / 頻率發(fā)生器，該系統(tǒng)可進行靜態(tài)或動態(tài)測量。
典型的研究材料包括：復(fù)合材料、玻璃、聚合物、陶瓷和金屬。測量系統(tǒng)種類繁多，可測量的樣品幾何形狀包括纖維、棒、薄膜、桿或圓柱體。
| 型號 | TMA L72 (TMA PT1600 ) |
| 溫度范圍： | RT 至 1600 ℃ |
| 樣品尺寸： | 30 mm |
| 力： | 最大 1 或 5.7 N |
| 頻率： | 1 或 5 Hz |
| 分辨率： | 0.125 nm |
| 氣氛： | 氧化性、還原性、惰性、靜態(tài) / 動態(tài)氣氛 |
| 電子設(shè)備： | 集成 |
| 接口： | USB |
| 可選功能： | 差示熱分析（DTA）分析軟件 / 速率控制燒結(jié)（RCS）軟件 |
由于聚氨酯彈性體具有非常特殊且用途廣泛的特性，因此幾乎在所有工業(yè)領(lǐng)域都有廣泛的應(yīng)用。從汽車、電氣、設(shè)計和紡織業(yè)到采礦和高性能應(yīng)用，應(yīng)用領(lǐng)域十分廣泛。

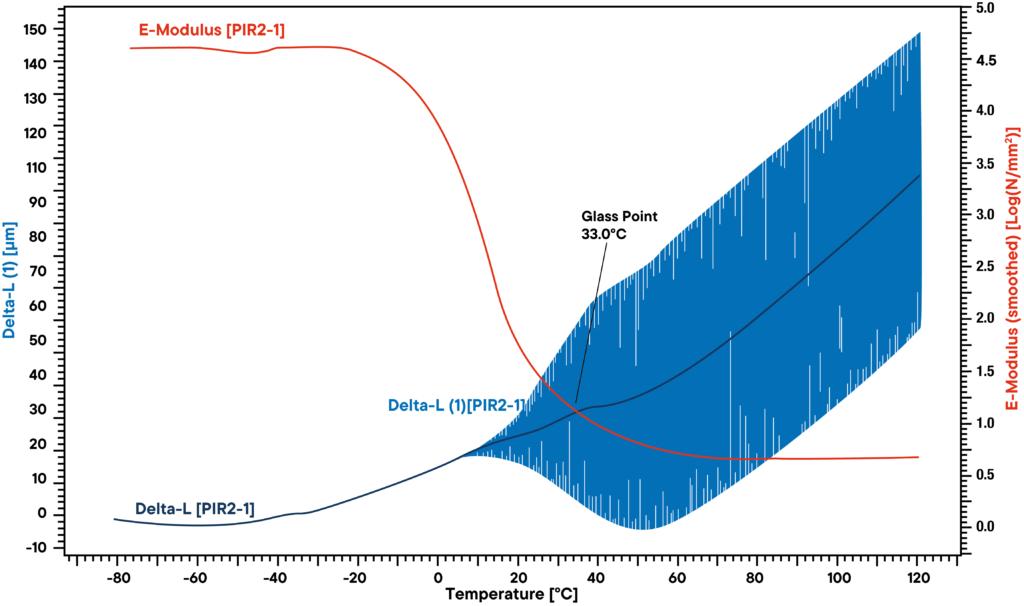

在圖中所示的測量中，聚氨酯在正弦力的作用下被加熱，從 30 ℃ 左右的玻璃點開始，可以觀察到材料明顯軟化，長度變化的幅度更大，這一點顯而易見。通過這種測量方法可以確定彈性模量 E 也發(fā)生了相應(yīng)的變化。塑性變形范圍僅出現(xiàn)在較高溫度下，在 130 ℃ 以下的測量中未達到這一范圍。
TMA L72（TMA PT1600）可以對任何樣品施加正弦力程序。這使得用戶可以測定幾乎任何材料的彎曲模量和楊氏模量。TMA L72（TMA PT1600）最初主要是為聚合物應(yīng)用而設(shè)計的，最近進行了升級，可以測量金屬合金和純金屬等較硬的材料，通過增加可能的樣品尺寸，力的范圍可達 20 N 。

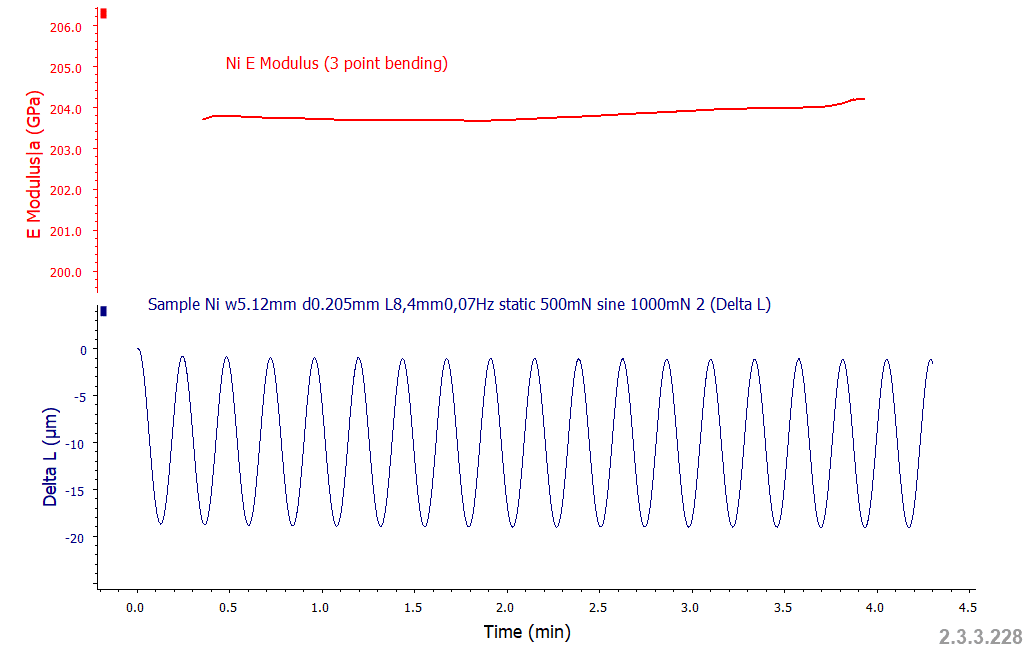

在下面的應(yīng)用中，測量了一個長度為 8.4 mm 、直徑為 5.12 mm 、厚度為 0.2 mm 的鎳樣品，靜態(tài)力為 500 mN ，另外還有 1 N 的正弦波動力。藍色曲線顯示的是由力引起的試樣長度變化，紅色曲線顯示的是三點彎曲試驗得出的彈性模量。測試在 50 ℃ 下進行，與文獻數(shù)據(jù)非常接近，它也可以在設(shè)備所能達到的任何溫度下進行，以研究更廣泛的范圍。

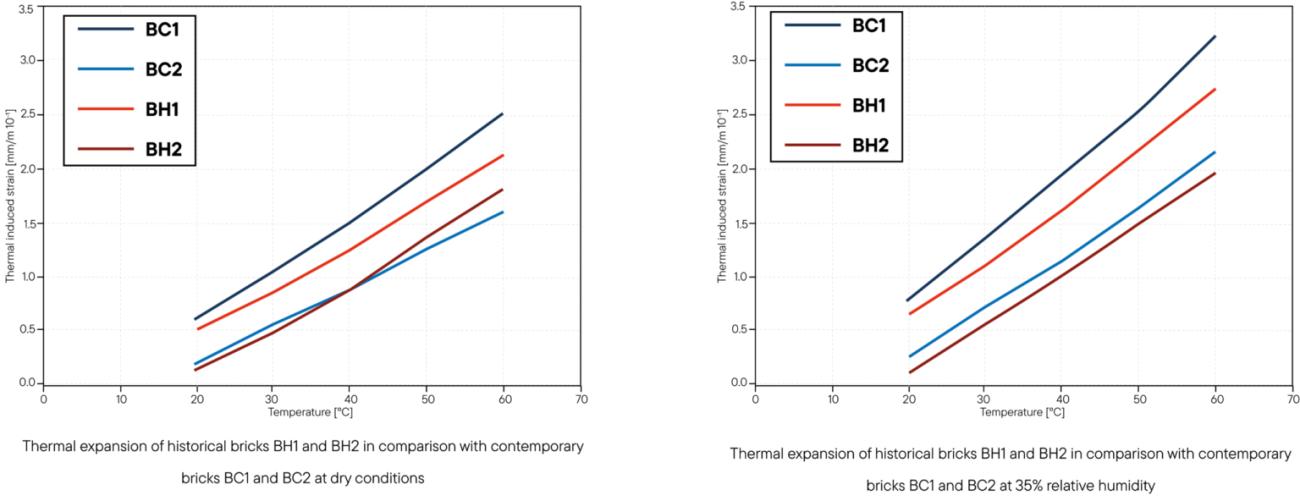

濕度會對許多材料產(chǎn)生巨大影響，尤其是聚合物、木材、磚塊、混凝土等用于包裝或建筑的材料。在給定的應(yīng)用中，我們對兩種歷史悠久的磚塊變體進行了研究，并就其在不同濕度下的膨脹情況與當代類似磚塊進行了比較。

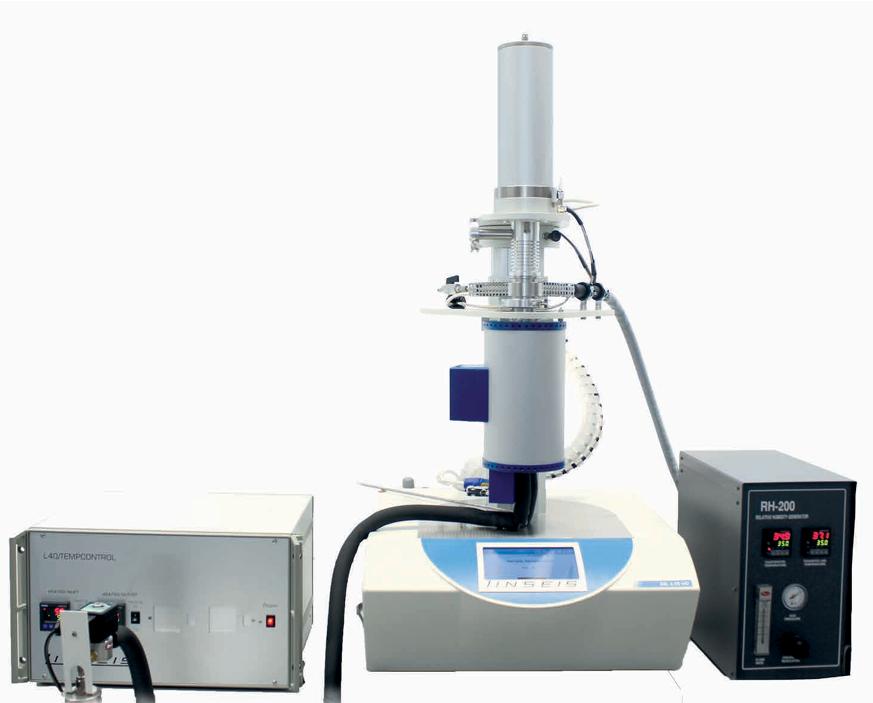

因此，首先使用林賽斯 TMA L72（TMA PT1600）在線性膨脹模式下對材料進行測量。結(jié)果是直線膨脹。然后使用水蒸氣發(fā)生器模擬 35 % 的相對濕度，重復(fù)同樣的實驗。樣品在這種條件下保持 2 小時，然后在濕度不變的情況下再次測定膨脹系數(shù)與溫度的關(guān)系。結(jié)果顯示，由于材料膨脹，線性膨脹行為明顯增加。在任何濕度條件下都會產(chǎn)生這種效應(yīng)，因此在計算此類材料在任何應(yīng)用中的膨脹率時都應(yīng)仔細考慮。
