TEG-Tester (TEG L34)
用于熱電器件和帕爾貼元件的測量設備
描述
獨特功能
規格參數
應用
推薦產品

林賽斯 TEG-Tester（TEG L34）是一種用于在不同條件下表征熱電器件和珀?duì)柼实臏y量系統。根據所選模式，系統可對模塊施加溫度梯度或外部電流。在測量熱電器件時，系統通過參考塊精確確定熱流，并采用多種方法（如 CC、CV、FOC、MPPT、P&O）計算電輸出功率。


系統能夠在不到 10 毫秒內對不同點的電壓和電流進行采樣，以獲取 I-V 曲線或在動態負載下運行 TEG-Tester。通過擾動觀察法，系統可實時計算效率并跟蹤最大功率點，確保測量結果的精確性和可靠性。


此外，當對模塊施加已知電流時，TEG-Tester（TEG L34）的測量條可精確測定冷卻能力或生成的熱流，為用戶提供全面的性能評估。

獨特功能
  • 自動機械加載，具有壓力平衡功能，可確保穩定的測量條件。
  • 支持多種運行模式（CC、CV、FOC、MPPT、
    P & O），從而提供廣泛的測試選擇。
  • 快速采樣：在不到 10 毫秒的時間內就能檢測到產生的電壓和電流。
  • 長期測試：能夠在負載和溫度變化的情況下進行測試，以獲得可靠的結果。
規格參數
類型 TEG-Tester（TEG L34）
樣品尺寸： 圓形：? 20 mm、25 mm、40 mm、60 mm
矩形：20×20 mm、25×25mm、40×40 mm
其他尺寸：可根據需求定制 		電流精度： 0.3 %
樣品厚度： 可達 25 mm 電流分辨率： 1 μA
測厚精度： 50 % 拉伸力：±0.10 %
100 % 拉伸力：±0.25 % 		散熱功率： 可達 36 W
溫度范圍： 室溫至?300?°C（熱端）/? -20?°C?至?300?°C 參考塊材料： 鋁、黃銅、銅
(其他材料可根據需求提供)
溫度精度： 0.1 °C 溫度傳感器： E 型熱電偶
電壓范圍： 0 – 12 V（DC） 夾持力： 2 kN 至 5 kN（電動驅動）
電壓精度： 0.3 % 加熱功率： 1.0 kW
電壓分辨率： 1.6 μV 冷卻裝置：

冷卻能力：

1.0 kW (10 °C) / 0.5 kW（-20 °C）

泵流量：27 L/min , 0.7 bar
儲液容量：3.8 L 至 7.5 L
制冷劑：R449 液體
電流范圍： 0 – 3 A（DC）
應用
用于在不同條件下表征熱電器件和珀?duì)柼实臏y量系統

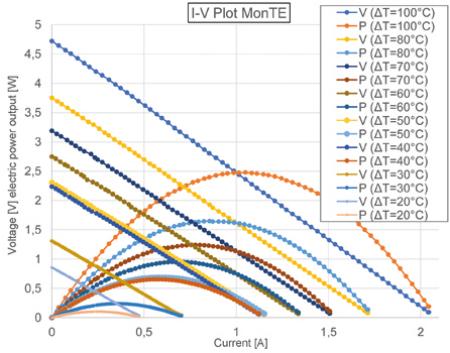

TEG（MonTE）隨溫度變化的最大功率點跟蹤

下圖展示了標準 Bi?Te? 熱電模塊（MonTE）在不同溫度梯度（ΔT = 20 K 至 100 K）下的電氣特性（從開路電壓 Voc 到短路電流 Isc 的 V-I 和 P-I 曲線）。根據測定的數據，可以計算出電阻率和塞貝克系數。

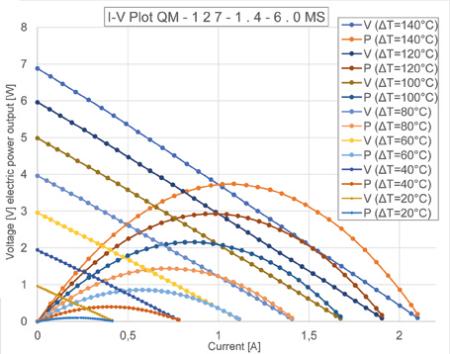

TEG（QM-127-1.4-6.0MS）隨溫度變化的最大功率點跟蹤

如下圖展示了標準 Bi?Te? 熱電模塊（QM-127-1.4-6.0MS）在不同溫度梯度（ΔT = 20 K 至 140 K）下的電氣特性（從開路電壓 Voc 到短路電流 Isc 的 V-I 和 P-I 曲線）。
