林賽斯 LZT-Meter（LZT L33）是全球首臺可以通過在單個設備中組合激光導熱儀和塞貝克系數測量?jī)x來確定熱電優值（ZT值）的商用儀器。 因此，該測量設備既可以通過使用激光閃射法獨立測定導熱系數，也能夠通過 LSR 測量系統測量電阻和塞貝克系數。
其優勢顯而易見：這種集成式設計既能節省昂貴的實驗室空間，又能節省因配備雙爐體、測量電子設備和其他設備而產生的不必要費用。因此，對于那些重點不在于高樣品處理量，而在于測量質量和成本效益的研發應用來說，LZT L33 測量?jī)x是理想的解決方案。因?yàn)閷?duì)于樣品的完整熱電優值（ZT）特性表征而言，僅需一個圓盤形狀的樣品就完全足夠了。

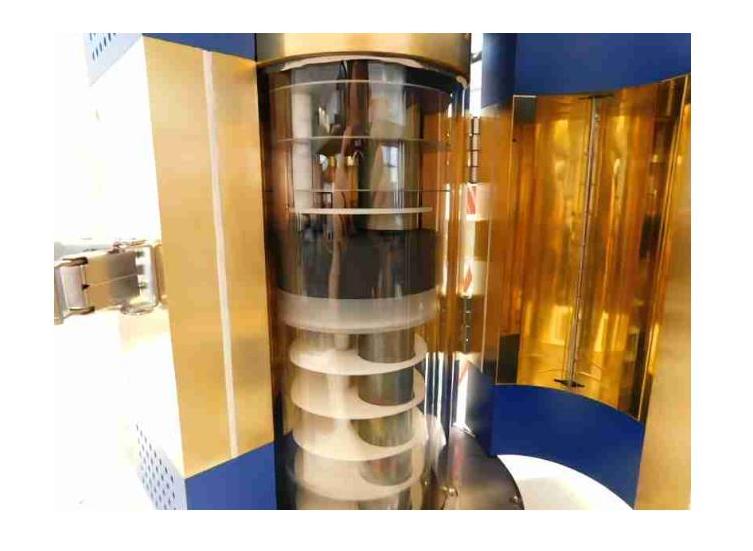

該設備還可選配三種不同的加熱爐：一種新型紅外爐（用于在非常高和極低的加熱速率下進行精確的溫度控制）以及低溫爐和高溫爐。
| 類型 | LZT-Meter (LZT L33) | ||
| 溫度范圍： | 紅外加熱爐：RT - 800°C / 1100°C 低溫爐：-100°C - 500°C | 導熱 | |
| 測試方法： | 塞貝克系數：靜態直流法/斜率法 電阻：四端法 | 脈沖源： | Nd：YAG 激光器（25 J/pulse） |
| 測量原理： | 基于芯片構造 (預結構化的測量芯片，每盒 24 個) | 脈沖寬度： | 0.01 - 5 ms |
| 氣氛： | 惰性、還原性、氧化性、真空環境 氦氣：建議使用低壓氦氣 | 探測器： | InSb / MCT |
| 樣品支架： | 在兩個電極之間垂直夾緊 用于箔和薄膜的可選適配器 | 導熱系數： | 0.01 - 1000 mm2/s |
| 樣品尺寸： (圓柱體或矩形) | 2-5 mm (邊長/直徑)? x? 6-23 mm (高) | 插件： | LSR-4 升級 |
| 樣品尺寸： (圓盤形狀) | 10、12.7、25.4 mm | 直流哈曼法： | 在熱電腿上直接測量 ZT |
| 熱電偶測量距離： | 4、6、8 mm | 交流阻抗譜： | 在熱電模塊（TEG/Peltier 模塊）上直接測量 ZT |
| 冷卻水： | 需要 | 溫度范圍： | -100 - 400 °C RT - 400 C °C |
| 塞貝克系數 ： | 1 μV/K - 250 mV/K（靜態直流法） | 樣品架： | 用于絕熱測量條件的針式觸點 |
| 電導率： | 0.01 - 2×105 S/cm | 樣品尺寸： | 2 - 5 mm (邊長/直徑) x 6 - 23 mm (高) 模塊最大尺寸為 50 x 50 mm |
| 電源： | 0 至 160 mA 的低漂移電流源 | ||
| 電極材料： | 鎳（-100 至 500 °C） 鉑（-100 至 1500 °C） | ||
| 熱電偶： | 型號 K / S / C | ||

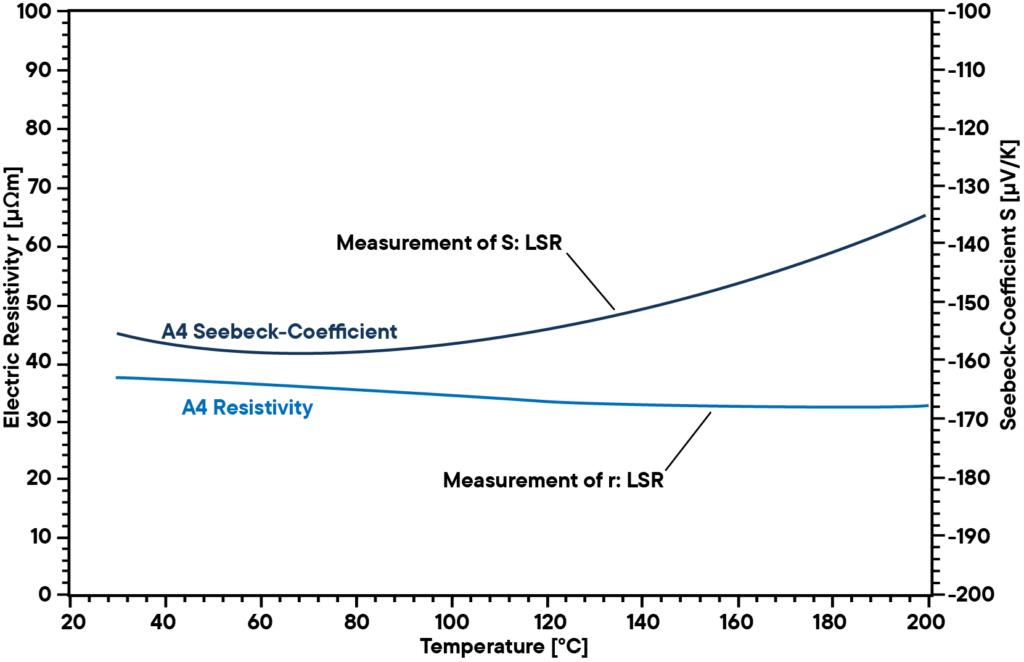

在室溫至 200 ℃ 的溫度范圍內對碲化物族典型熱電材料進行了測量，如圖顯示了該材料塞貝克系數和電阻率隨溫度的變化情況。
熱電優值（ZT）是用于表征熱電材料熱電性能的重要參數。通常 ZT 是由熱導率、電導率以及塞貝克系數計算出來的，這三個參數需分別進行測量，每次測量都存在一定的誤差。哈曼法允許僅通過一次測量就直接測定 ZT 值。在熱電材料上施加電流時所測得的電壓包含兩部分：歐姆壓降和熱電壓，將兩者相除即可計算得到 ZT 值。

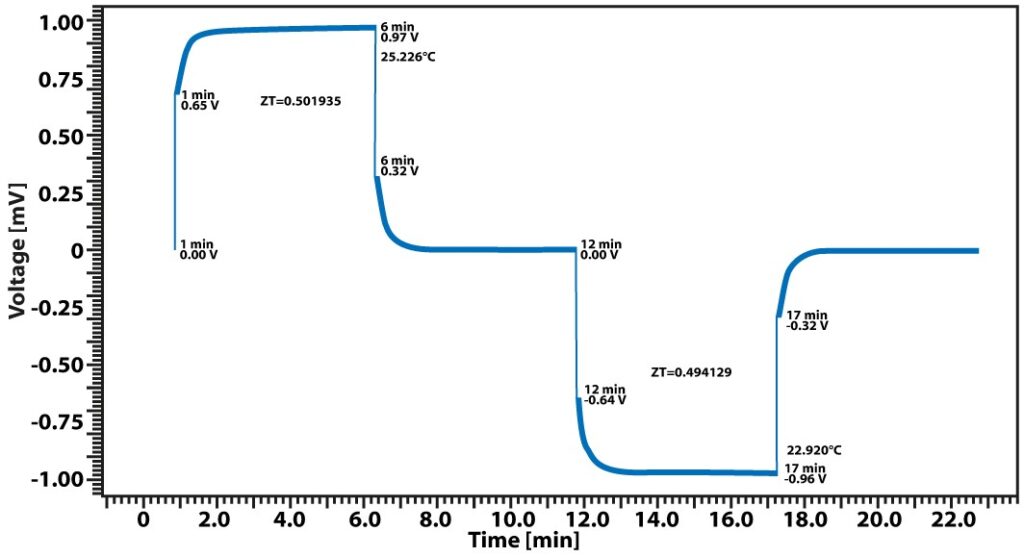

使用 Harman 法結合林賽斯 LSR 測量系統，分析了 NIST (SRM 3451)? 碲化鉍（Bi2Te3）參考物質。測量結果清晰地顯示了在單個溫度測量點處典型的電壓分布情況。在這種情況下，室溫下的熱電優值 ZT 可通過確定歐姆壓降和熱電壓之間的關系簡單計算得出。經測定，室溫下的 ZT 值為 0.50 。
石墨是碳的一種同素異形體，為灰黑色、不透明固體，化學性質穩定，在許多領域中具有廣泛的應用，例如作為陰極材料，建筑材料，傳感器組件等。加熱時，它與氧氣反應生成一氧化碳或二氧化碳。然而，如果它在惰性、無氧環境中加熱，它可以達到非常高的溫度，因此它被用作高溫熔爐中的爐體材料，甚至是加熱原件。

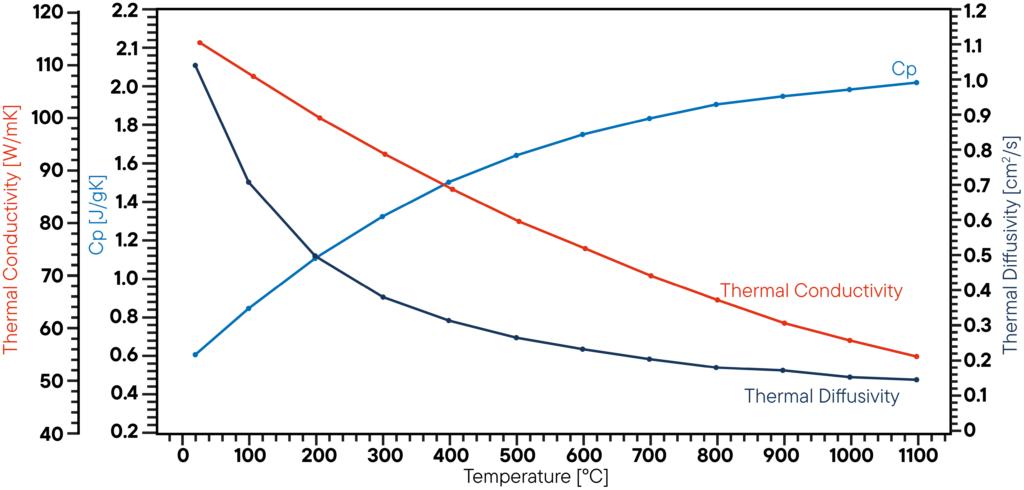

在本實例中，使用激光導熱儀 LFA L52 在真空條件下分析了石墨樣品在室溫至 1100 °C 范圍內的熱擴散率，在同一測量中，以放置在第二個樣品位置的已知石墨標準物質作為參考，采用比較法測量比熱容。根據樣品的熱擴散率、比熱容和密度，可以確定其熱導率。結果表明，熱導率隨著溫度的升高呈現典型的線性降低趨勢，熱擴散率在 500 ℃ 以上呈現出較平穩的狀態，而比熱容隨則著溫度的升高而略有增加。
