【引言】

納米多孔固體是一種新興的驅動材料，在低工作電壓（約 1 V）下可以產生大的可逆應變(驅動沖程)。np 固體驅動器是通過改變電化學或化學環境中固體表面的表面應力來工作的。這導致了宏觀 np 固體材料的可逆體積膨脹 / 收縮。

【成果介紹】

我們報告了一種增加納米多孔金電化學致動器線性行程的策略，方法是在 npg 中加入固體和平行金層，形成 Au/npg 多層復合材料。使用 LINSEIS L75 膨脹計上的原位膨脹計（DIL）實驗對驅動行為進行了表征。垂直于層平面方向的驅動沖程大于混合物預測規則，并且可以比整體 npg 的驅動沖程大 20 % ；同時，多層復合材料比 npg 整體材料更硬。目前的研究提供了一種同時增加驅動應變、驅動材料的有效剛度和機械穩定性，從而提高 np 固體致動器整體性能的方法。在電化學環境，

【圖文導讀】

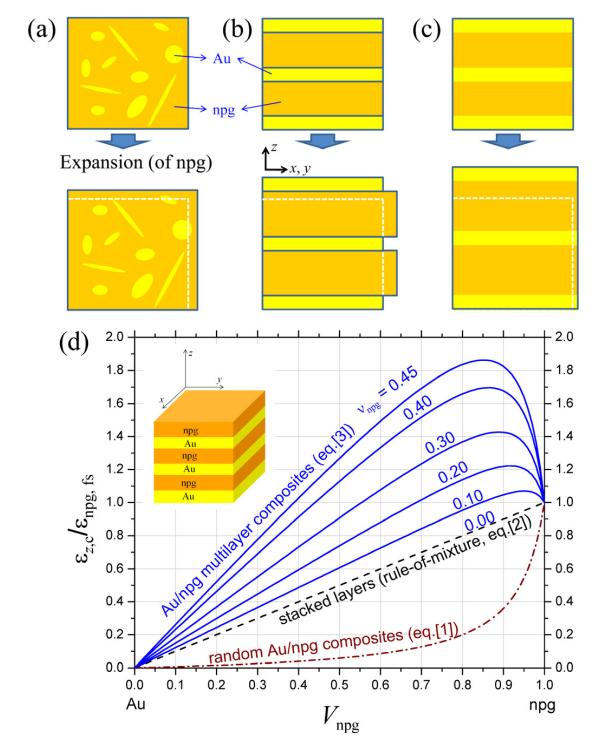

圖1：(a) 隨機 Au/npg 復合材料，(b) 堆疊 Au/npg 層，(c) Au/npg 多層復合材料的結構示意圖。 (d) 根據式 1-3 分別預測的復合材料的驅動行程與獨立整體式 npg 的驅動行程之比。

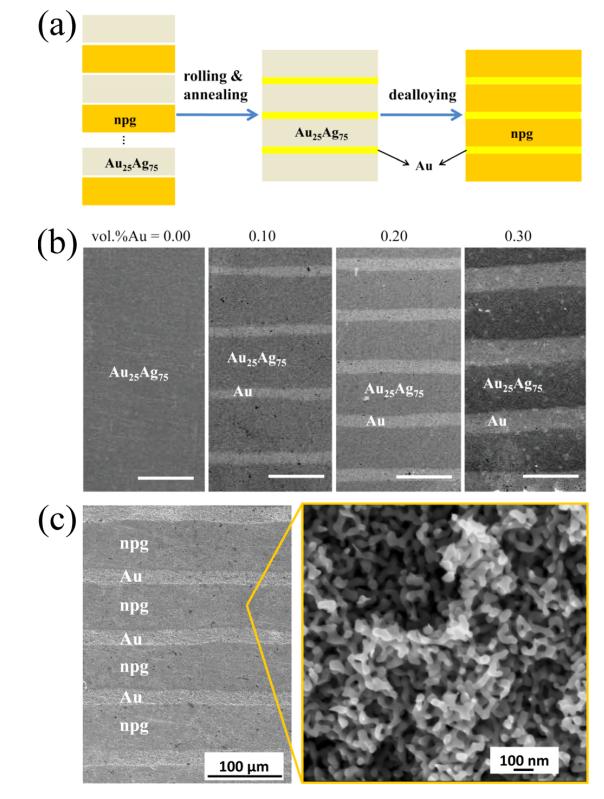

圖2：（a）Au/npg 多層復合材料的合成路線。（b）不同 Au 層體積分?jǐn)?shù)的 Au₂₅Ag₇₅及Au/Au₂₅Ag₇₅ 多層復合材料的 SEM 圖像。 （c）含 20 vol. % Au 的 Au/npg 多層復合材料的 SEM 圖像和 npg 相的放大圖像。

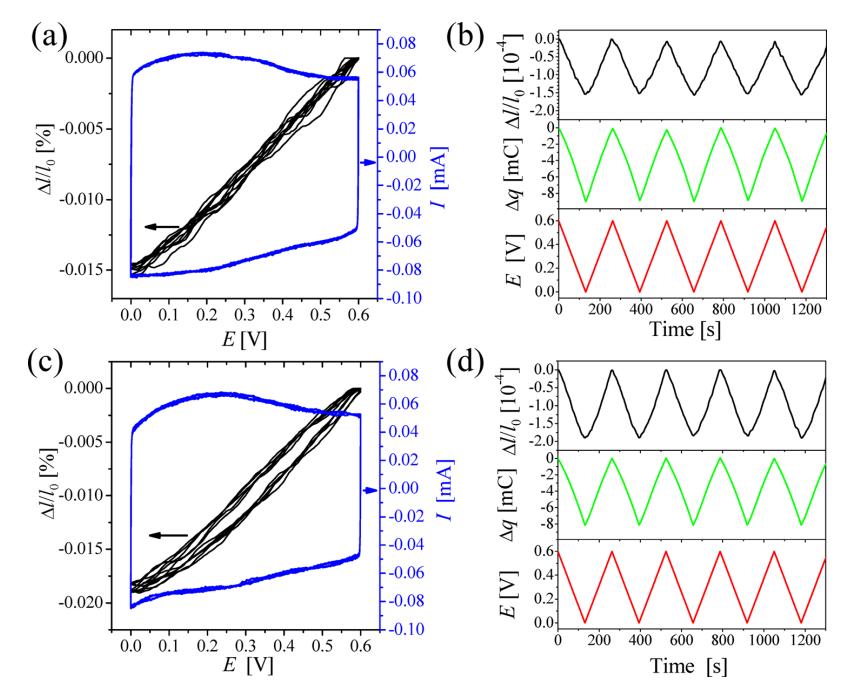

圖3：在 1M HClO₄水溶液中，掃描速度為 5 mV/s ，測量 npg ((a) 和 (b)) 和 Vnpg = 90% 的 Au/npg 多層復合材料 （（c）和）的電化學驅動。（a） 和長度和電流隨電位的變化曲線。(b) 和 (d) 樣品長度(Δl/l₀)、累積電荷 (Δq) 和電勢 (E) 隨時間的變化。

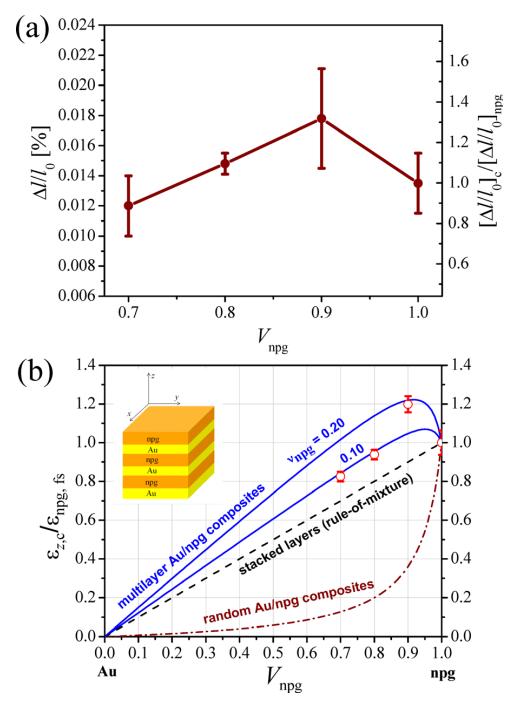

圖4： (a) Au/npg 多層復合材料的驅動應變幅值隨 npg (Vnpg) 體積分?jǐn)?shù)的函數圖。在垂直于層平面的方向上對驅動進行表征。(b) Au/npg 多層復合材料的驅動應變與 npg 整體體驅動應變之比的實驗數據與理論預測的比較。

【結論】

總之，我們證明了 Au/npg 多層復合材料在垂直于層面的方向上的電化學驅動行程比獨立的、整體式的、相同結構尺寸的 npg 樣品要大20%。應變放大是通過橫向限制 npg 層的體積變化來實現的，這種變化會在軸向引起附加應變。這一發現為同時提高線性驅動行程、驅動材料剛度和力學性能、輸出驅動應力和工作密度提供了途徑，從而大大提高 np 型固體驅動器的整體性能。
