傳統(tǒng)的固體-氧化鋅（YSZ）作為電解質(zhì)和氫燃料的氧化燃料電池（SOFC）具有良好的性能，為高溫下提供清潔能源提供了希望；但電化學(xué)性能對溫度高度敏感。中溫（IT）技術(shù)為低成本、高效率和溫和的運(yùn)行條件帶來了很好的前景。對于IT-sofc的發(fā)展，陰極、陽極和電解液材料至關(guān)重要。
鈷基熱電化合物Ca3Co2O6（CCO）是一種性能優(yōu)良的中溫固體氧化物燃料電池（SOFC）陰極材料。進(jìn)行了系統(tǒng)評價(jià)。采用林賽斯熱膨脹儀（Linseis L75H ,Germany）測量了TEC。通過對電解液的熱膨脹系數(shù)（TEC）、熱應(yīng)力（σ）和界面剪切應(yīng)力（τ）的測定，表明CCO與幾種常用的IT電解液匹配良好。在800℃時(shí)，最大功率密度為1.47W cm-2，并檢測到11.7mV的附加熱電電壓。其優(yōu)良的電化學(xué)性能、熱電效應(yīng)以及與電解液相當(dāng)?shù)臒釞C(jī)械性能，使其成為一種很有前途的SOFC陰極材料。

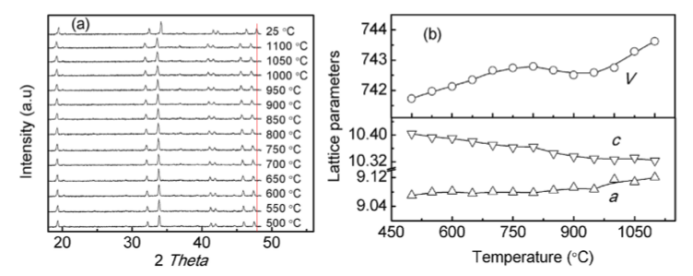

圖1：（a） Ca3Co2O6的高溫XRD圖譜在500至1100℃的空氣中測試，最后在25℃下測試。（b）溫度對晶格參數(shù)a（?）、c（?）和V（?3）的依賴性。

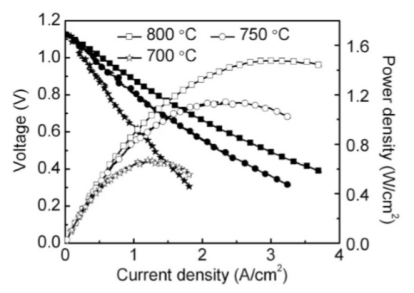

圖2：不同溫度下Ni1SDC | SDC | LSGM（100 mm）| CCO雙腔燃料電池單電池電壓和功率密度隨電流密度變化的電化學(xué)性能。

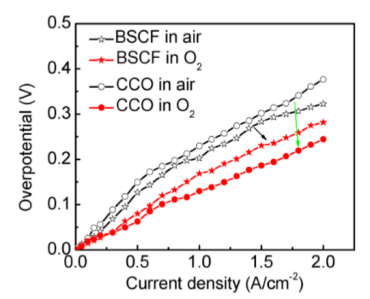

圖3：CCO和BSCF陰極的過電位ηc與800℃下空氣和純氧環(huán)境中電流密度的函數(shù)關(guān)系。

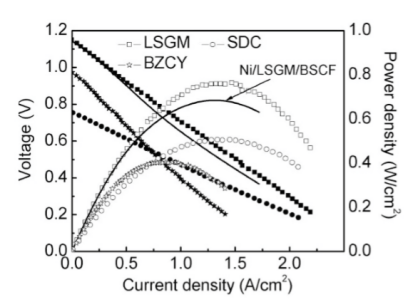

圖4：以CCO為陰極的不同電催化劑（300 mm LSGM，SDC 和BZCY）支撐的單電池的功率密度。以Ni1SDC | SDC | LSGM（300mm）| BSCF為對照。

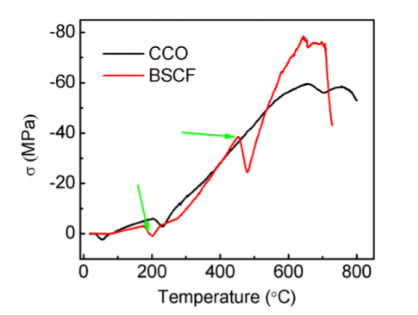

圖5：熱應(yīng)力σ作為溫度對CCO和BSCF的函數(shù)。

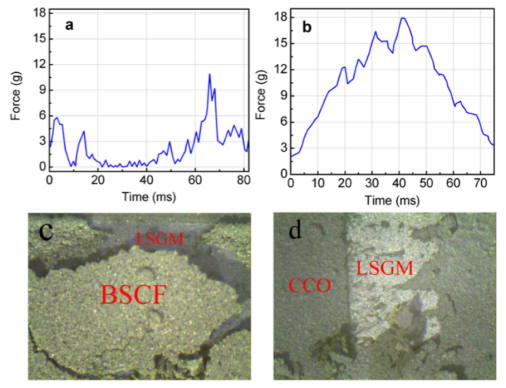

圖6：測定了（a）BSCF陰極和（b）CCO陰極電池的室溫下界面剪切應(yīng)力t曲線。（c）BSCF陰極和（d）CCO陰極電池t測試后的光學(xué)照片。

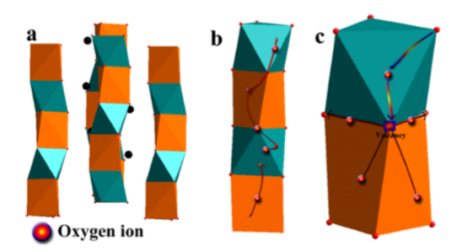

圖7：（a）CCO晶體結(jié)構(gòu)由CoO6/3共面共八面體和三角棱鏡多面體組成。（b）CCO子系統(tǒng)鏈中氧離子的傳導(dǎo)圖。（c）氧離子和電子從一個(gè)CoO6/3結(jié)構(gòu)到另一個(gè)結(jié)構(gòu)的三個(gè)可能通道。

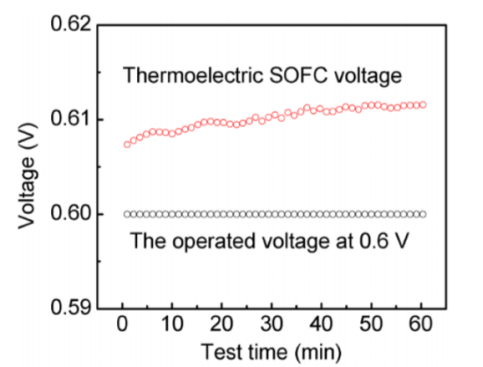

圖8：利用柱狀CCO熱電陰極將燃料電池廢熱轉(zhuǎn)化為電所產(chǎn)生的熱電電壓。
【結(jié)論】
綜上所述，我們開發(fā)了一種用于SOFC的新型Co基陰極材料，以獲得優(yōu)良的性能。對Ca3Co2O6作為陰極材料進(jìn)行了系統(tǒng)評價(jià)。對一些重要的熱學(xué)和力學(xué)參數(shù)TEC，σ和τ的測試表明，CCO可以與幾種常用的IT電解液（LSGM，SDC，BZCY）相匹配，在長時(shí)間的電池運(yùn)行過程中無損傷、無化學(xué)反應(yīng)，具有廣闊的應(yīng)用前景。在800℃下獲得了高達(dá)1.47W cm-2的最大功率密度和11.7mv的熱電電壓，證明了CCO是一種優(yōu)良的IT-SOFC陰極材料。CCO優(yōu)良的電化學(xué)性能可歸因于其獨(dú)特的共面共享鏈結(jié)構(gòu)、匹配的熱機(jī)械性能和熱-電效應(yīng)的混合氧化物-離子/電子導(dǎo)電性能。需要指出的是，CCO熱電效應(yīng)產(chǎn)生的功率輸出，為利用SOFC中的余熱提高電化學(xué)性能開辟了可能。
林賽斯熱膨脹儀系列擁有全線產(chǎn)品，溫度段低至-263℃，高至2800℃，分辨率高達(dá)0.03nm，可滿足用戶對溫度需求。根據(jù)不同的應(yīng)用需求，我們提供單桿、雙桿、四桿、差示、淬火、激光、光學(xué)等不同熱膨脹儀。LINSEIS自1953年開始專注于研究和開發(fā)熱膨脹儀，堅(jiān)持創(chuàng)新，為廣大材料人提供更多的測試方案。
