近年來，對可再生能源技術的需求越來越大，可替代化石資源的優化也達到了上限。熱電技術提供了將熱能直接轉化為電能的途徑，是一種利用工業過程、車輛排氣系統甚至來自人體熱量中尚未消耗的廢熱的發電方法。

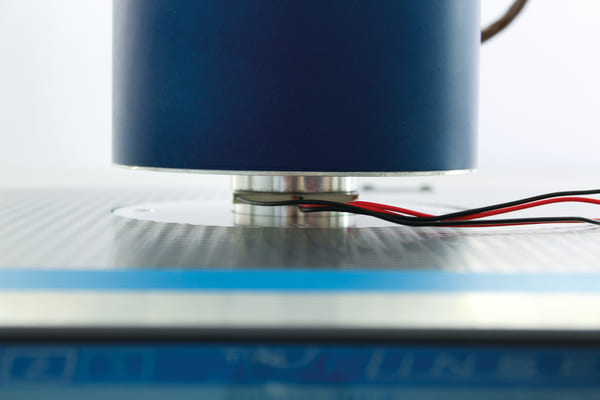

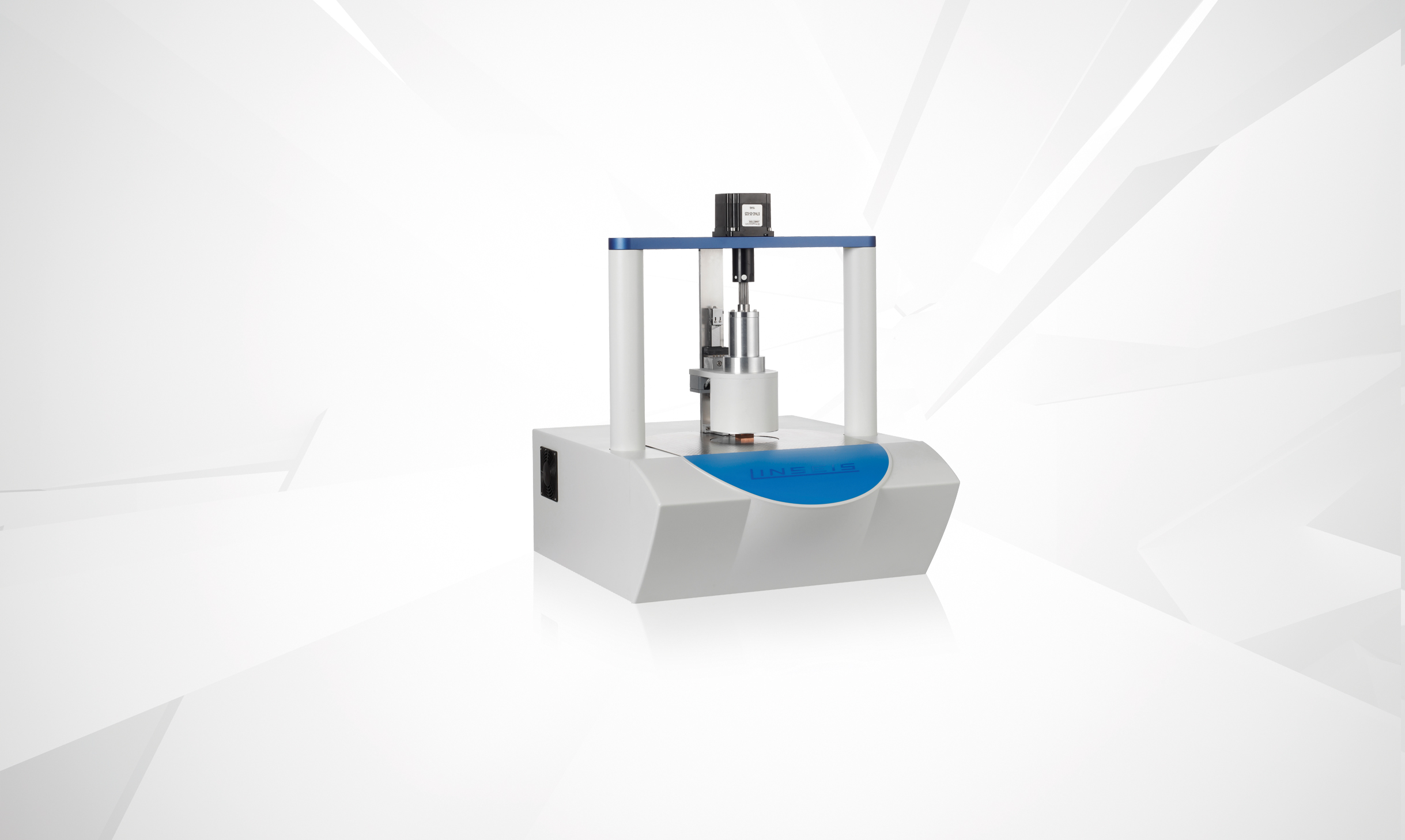

LINSEIS TEG-Tester 是一種用于熱電器件（TEGs）溫度相關轉換效率評估的測量系統。該模塊位于熱板和冷板之間，其中熱板連接到可調節加熱器，冷板連接到恒溫控制的液冷散熱器。通過集成的電機自動調節接觸壓力（根據溫度調整壓力穩定性）。
通過設置不同的溫度來對熱電裝置施加溫度梯度，并測量通過參考試塊計量棒而進入TEG的熱流。在不同的點對產生的電壓和電流進行掃描，得到I-V曲線，或可觀測到在動態負載下運行的TEG。利用擾動和觀測法來計算效率和跟蹤最大功率點。
應用方向：
l 熱電模塊的性能測試
l 評估熱電材料的最大熱電轉換效率
l 在負載及熱循環條件下測試熱電模塊的預期壽命
特點：
l 自動機械負載壓力補償
l 不同的操作模式（CC、CV、FOC、MPPT、P&O）
|
型號 |
TEG TESTER |
|
樣品尺寸 |
40 mm x 40 mm (其他需求可定制) |
|
樣品厚度 |
最厚 30 mm |
|
測厚精度 |
± 0.1% (50% 量程) / ± 0.25%(100% 量程) |
|
溫度范圍 |
RT 至 300°C (熱端) / –20 至 300°C |
|
溫度準確度 |
0.1°C |
|
電壓范圍 |
0-60 V (DC) |
|
電壓準確度 |
0.3 % |
|
電壓分辨率 |
2.4 μV |
|
電流范圍 |
0-25 A (DC) |
|
電流準確度 |
0.3 % |
|
電流分辨率 |
1 μA |
|
損耗功率 |
最高至 250 W |
|
評估參數 |
熱流 賽貝克系數平均值 熱導率平均值 模塊電阻平均值 輸出功率 |
|
接觸壓力范圍 |
0 至 8 MPa (根據樣品尺寸) |
|
接觸壓力準確度 |
+/- 1% |
|
尺寸 |
675 mm H x 550mm W x 680 mm D |
|
冷卻裝置 |
外部冷卻器（與附加加熱裝置結合使用） |
|
加熱裝置 |
電阻加熱器 |

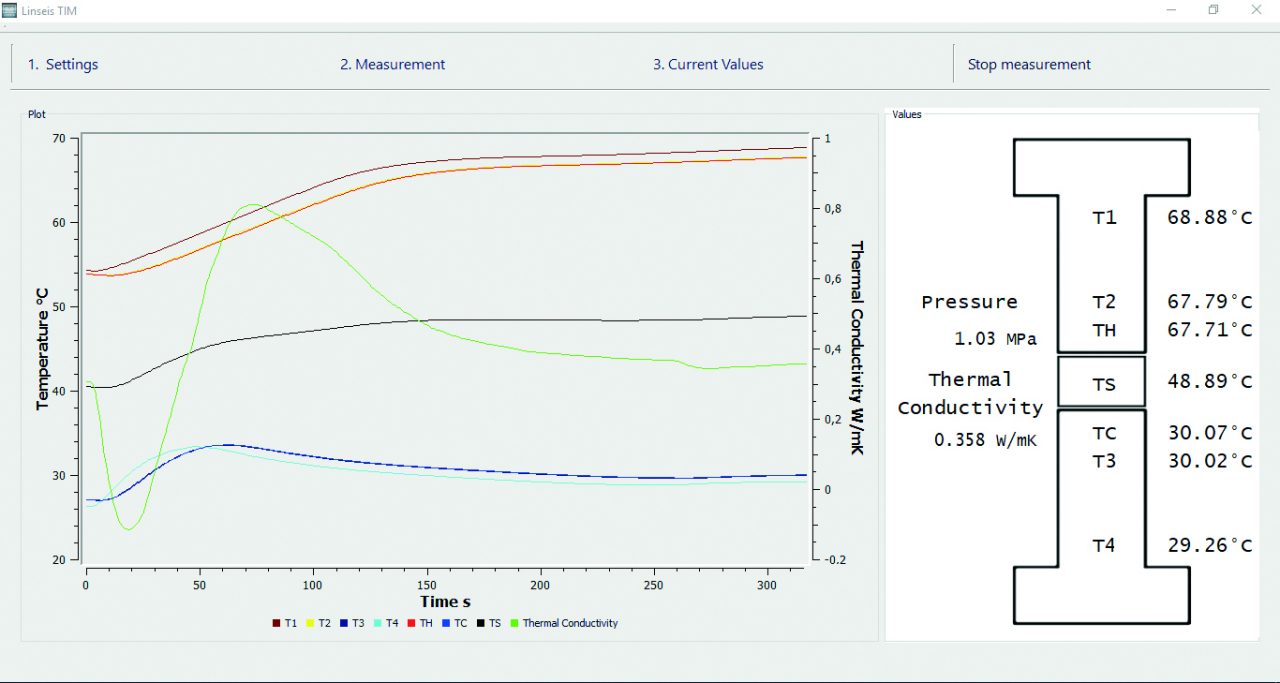

全新的Rhodium軟件大大加強了您的工作流程，因?yàn)橹庇^的數據處理只需要少的參數輸入。AutoEval在評估熱阻抗或熱導終止等標準過程時，為用戶提供了有價值的指導。
l 軟件包與Windows操作系統兼容
l 設置菜單項
l 軟件控制加熱，冷卻或停留時間段
l 軟件檢測和控制厚度，力/壓力的調整
l 輕松導出數據(測量報告)
l 所有具體測量參數(用戶、實驗室、樣品、公司等)
l 可選密碼和用戶級別
l 多種語言版本，如英語、德語、法語、西班牙語、漢語、日語、俄語等(用戶可選擇)

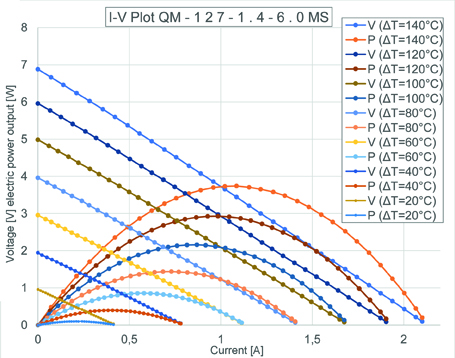

不同溫度梯度下(ΔT 從 20 K至140 K)，標準Bi2Te3熱電模塊(QM-127-1.4-6.0MS)電氣特性圖(開路VOC至短路ISC的V-I 和P-I曲線)
