熱功率、熱電勢、或塞貝克系數描述的都是材料在一定溫差條件下產生感應熱電電壓的大小，單位是V/K。
??近年來直接將熱能轉化成電能的方法引起人們的廣泛興趣。通過熱電裝置收集熱發動機和燃燒系統余熱并轉換成電能可以節省數十億美元。

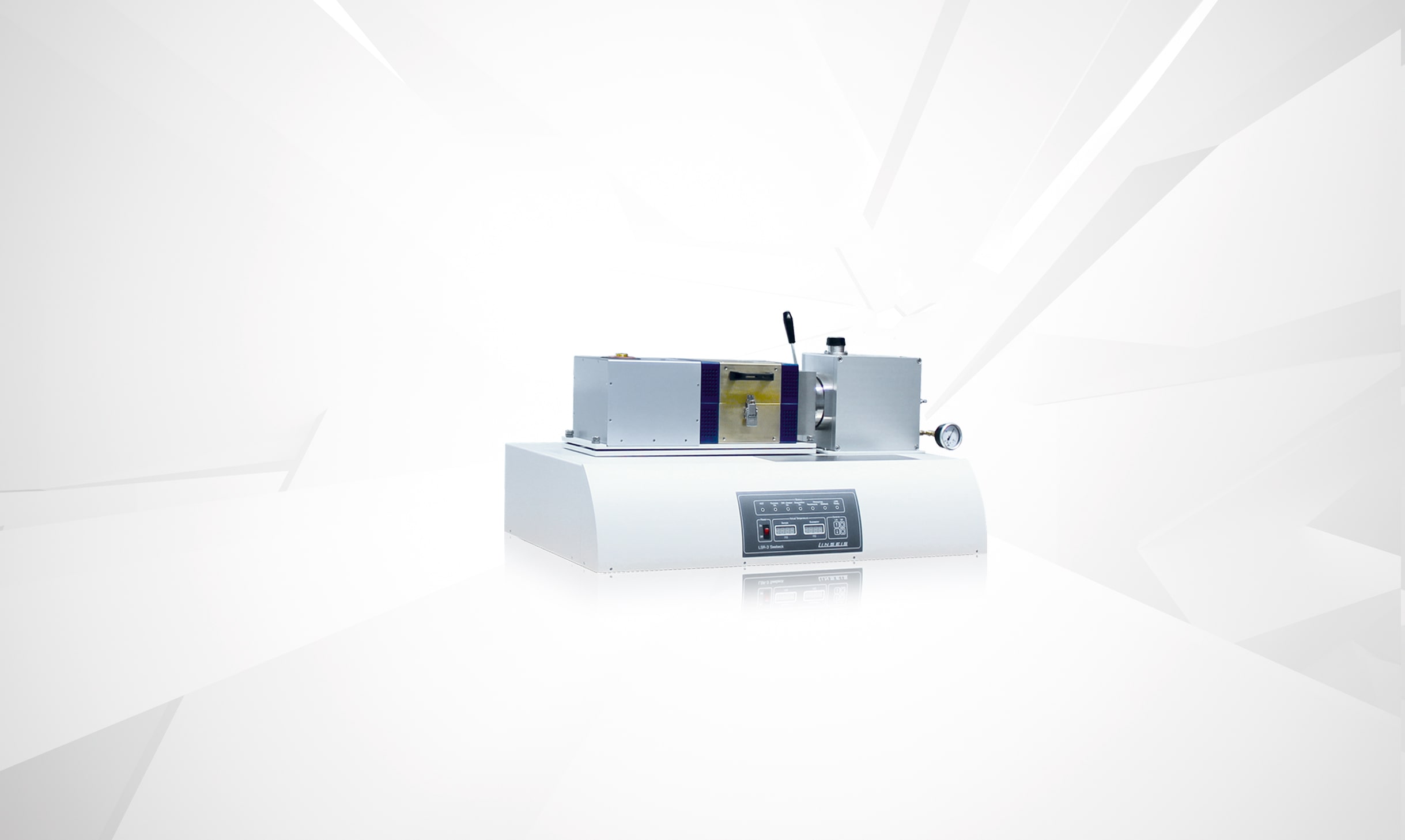

??為了應對一系列挑戰性的應用，Linseis已經開發出LSR-3 Seebeck系數/電阻率測試系統用于分析材料和器件的特性。
測量原理:
圓柱形或棱柱形的試樣垂直放置的兩個電極之間，下部電極塊包含一個加熱器。整個測量裝置放置在爐體中。將整個爐體和樣品加熱到特定的溫度，在此溫度下利用電極塊中的二級加熱器建立一組溫度梯度，然后兩個接觸熱電偶測量溫度梯度T1和T2。獨特的熱電偶接觸機制保證了以最高的溫度精度測量每個熱電偶上每條導線電動勢dE。
四端法測量電阻，樣品兩端通入恒定電流（I），測量樣品電壓的變化，可以測量出電阻系數。
|
型號 |
LSR-3 |
|
溫度范圍 |
-100 至 500℃ RT 至 800/1100/1500℃ |
|
測量原理 |
賽貝克系數：靜態直流法 電阻率：四端法 |
|
氣氛 |
惰性，氧化，還原，真空 |
|
樣品支架 |
三明治結構夾與兩電極之間 |
|
樣品尺寸（圓柱形或棱柱形） |
2 至 5 mm（面寬），23mm φ6mm，23mm |
|
樣品尺寸（圓盤狀） |
10, 12.7, 25.4 mm |
|
可調探頭距離 |
4, 6, 8 mm |
|
冷卻水 |
需要 |
|
賽貝克系數測量范圍 |
1至2500μV/K 準確度±7%；重復性±3% |
|
電導率測量范圍 |
0.01 至 2*105s/cm 準確度±5-8*%；再現性±3% |
|
電源 |
0到160mA，具長期穩定性 |
|
電極材料 |
鎳（-100至500°C）/鉑（-100至+1500°C） |
|
熱電偶 |
K/S/C型 |
所有的LINSEIS熱分析設備都是用計算機控制的，各個軟件模塊僅在Microsoft?Windows?操作系統上運行。完整的軟件包括3個模塊：溫度控制，數據采集和數據分析。與其他熱分析系統一樣，該用于LSR的32位Linseis軟件可以實現所有測量準備、實施和評估的基本功能。經過專家和應用工程師的努力，LINSEIS開發出這款容易操作且實用的軟件。
Linseis LSR-3附件:
半導體、金屬與合金
汽車/航空/航天，開發研究和學術研究，半導體行業/傳感器/熱電發電機/制冷設備
典型的含碲化合物熱電材料在室溫至200 ℃溫度范圍進行測試，電阻率和Seebeck系數在該溫度區間的曲線見下圖。
