隨著電池、電子封裝等相關設備的普及，功率的增加，廢熱管理，如何降低熱損變得越來越重要。如何管理好這些復雜的熱系統并不容易，需要對界面材料有根本的認識。

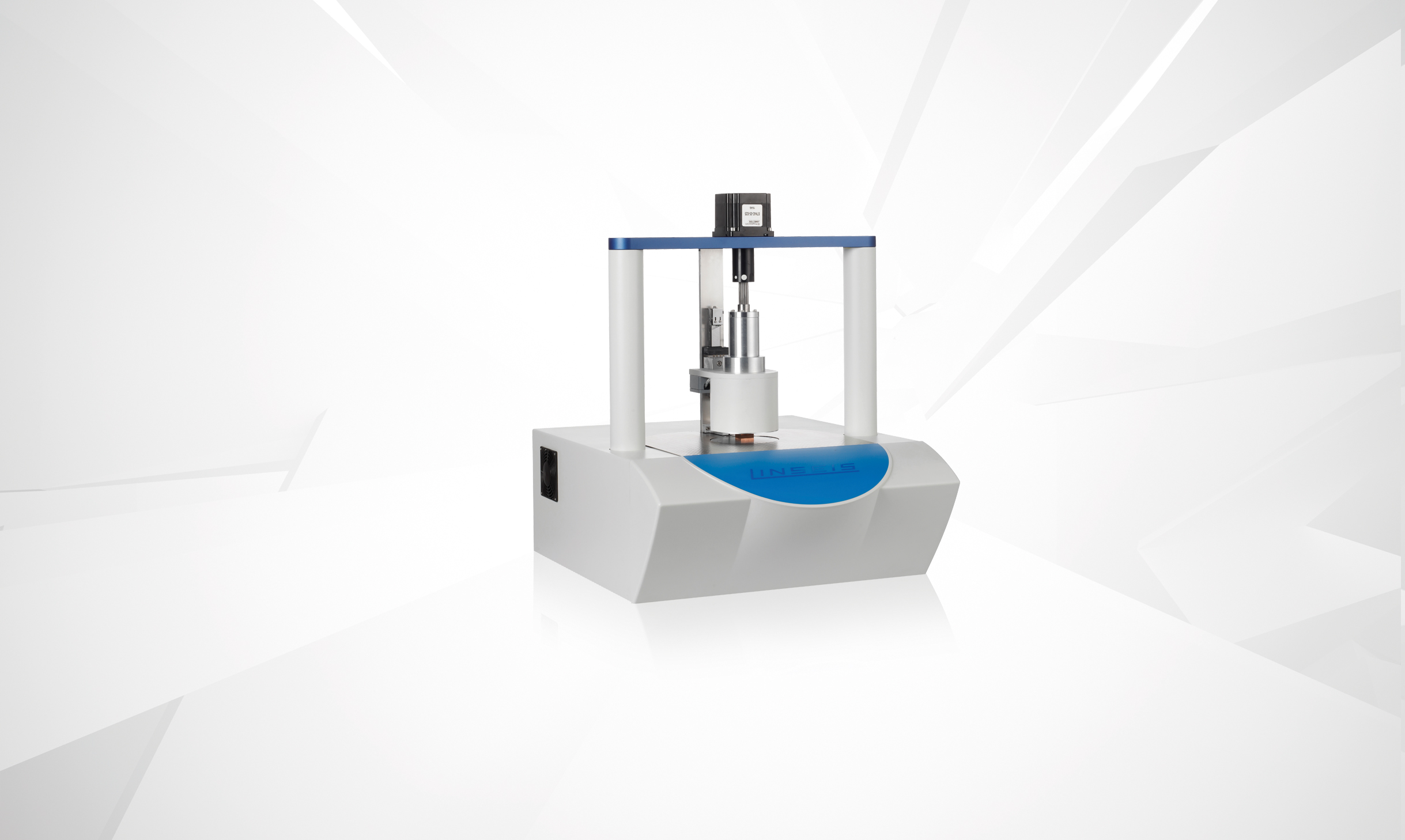

Linseis的熱阻導熱測試儀是優化這些系統的熱管理很好的解決方案。
從液態化合物到固體材料，TIM能夠測試各種材料的熱阻抗以及熱導。這些都符合ASTM D5470測試標準。
電機全自動壓力控制 ( 高達10 MPa )
LVDT高分辨率全自動測厚
符合ASTM D5470測試標準
全集成軟件控制裝置
|
型號 |
TIM-TESTER |
|
樣品尺寸 |
圓形： ? 20 mm 至 ? 40 mm |
|
樣品類型 |
固體、粉末、糊狀物、液體、粘合劑、箔片 |
|
樣品厚度測試精度 |
50%行程：+/-0.1% 100%行程：+/-0.25% |
|
熱阻范圍 |
0.01 K/W 至 8 K/W |
|
溫度范圍 |
RT 至 150°C |
|
控溫精度: |
0.1°C |
|
熱導率 |
0.1至50 w/m?k（根據需求可擴展） |
|
接觸壓力 |
0 至 10 Mpa（根據樣品尺寸） |
|
接觸壓力精度 |
+/- 1% |
|
尺寸 |
675 mm H x 550mm W x 680 mm D |
|
冷卻系統 |
外置水機（帶加熱） |
|
加熱系統 |
電子加熱元件 |

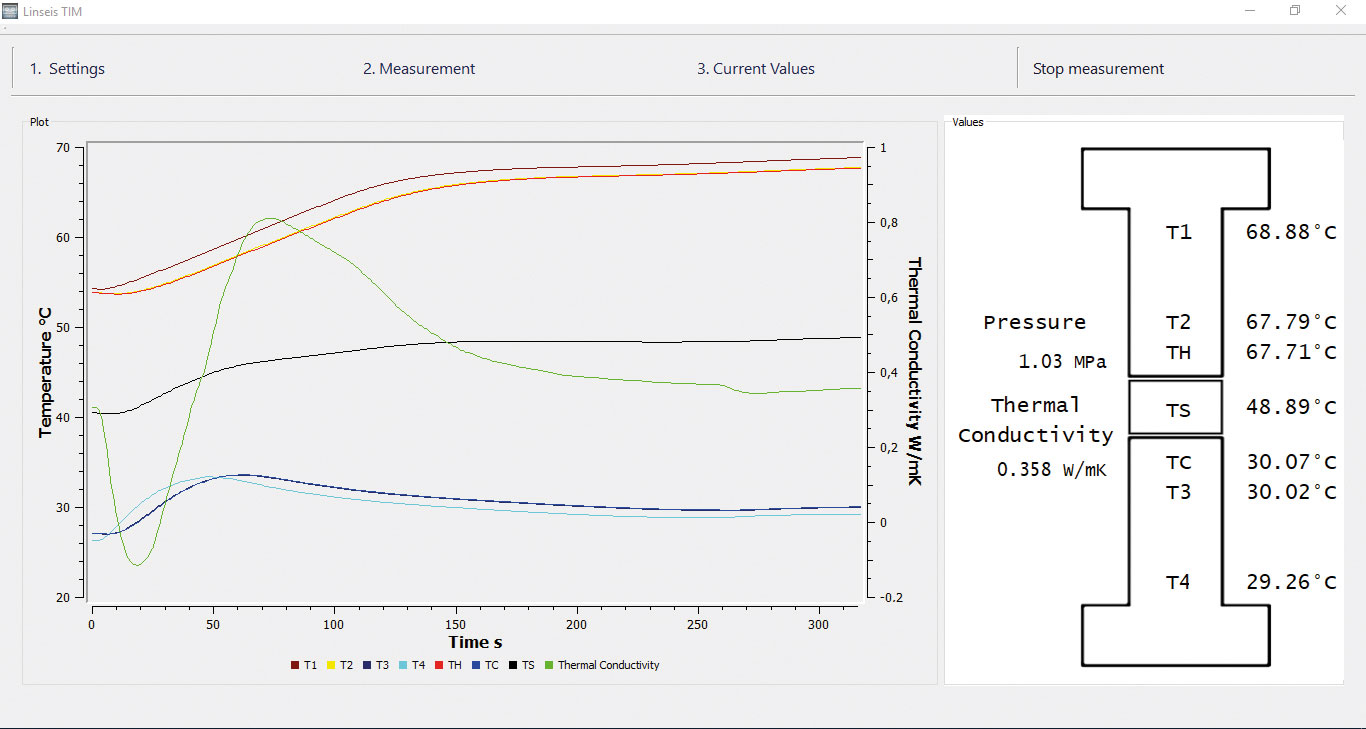

全新的Rhodium軟件大大加強了您的工作流程，因?yàn)橹庇^的數據處理只需要少的參數輸入。AutoEval在評估熱阻抗或熱導終止等標準過程時，為用戶提供了有價值的指導。
???? ?
軟件包與Windows操作系統兼容
設置菜單項
軟件控制加熱，冷卻或停留時間段
軟件檢測和控制厚度，力/壓力的調整
輕松導出數據(測量報告)
所有具體測量參數(用戶、實驗室、樣品、公司等)
可選密碼和用戶級別
多種語言版本，如英語、德語、法語、西班牙語、漢語、日語、俄語等(用戶可選擇)

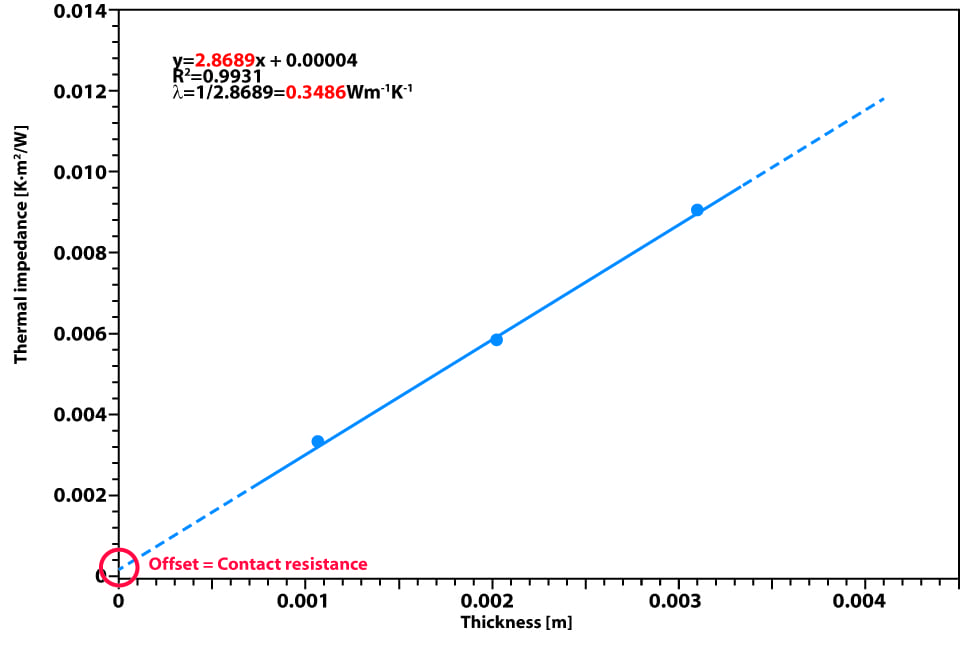

在50℃?(TH=70℃, TC=30℃)和1 MPa的接觸壓力下，測量25 x 25mm Vespel?樣品的熱阻抗(和導熱系數)。為了確定表觀導熱系數和接觸熱阻，測量了三個厚度在1.1 mm到3.08 mm之間的不同試樣(采用線性回歸分析)。

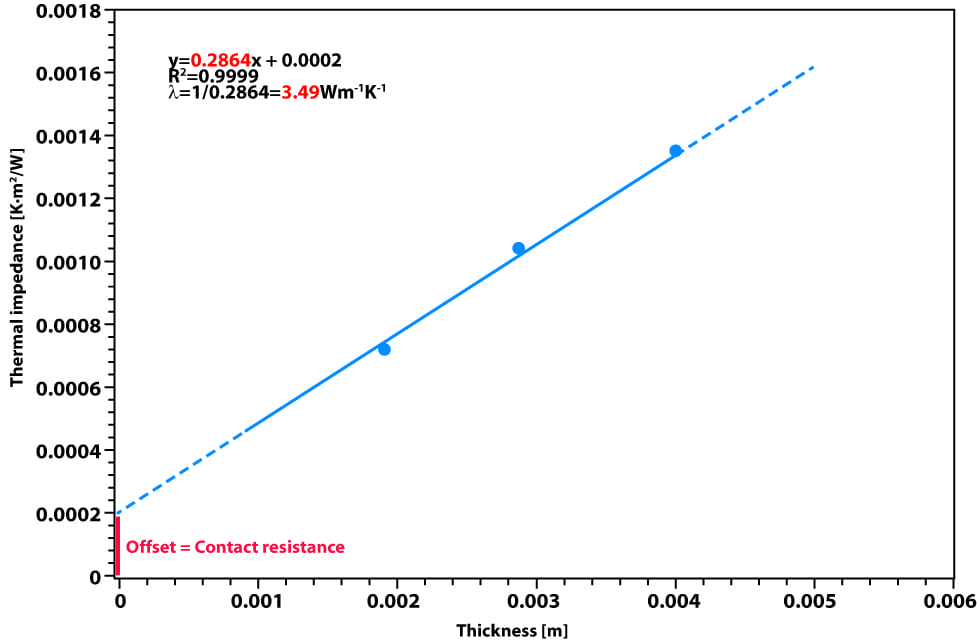

在50℃?(TH=70℃, TC=30℃)下測量25 x 25mm導熱墊(II型)的熱阻抗(導熱系數)。為了確定接觸熱阻，測量了三個厚度在2.01mm到3.02 mm之間的不同試樣(采用線性回歸)。
I 型
當施加壓力時表現出無限變形的粘性液體。這些包括液體化合物，如油脂、糊狀物和相變材料。這些材料沒有表現出彈性行為的證據，也沒有在消除偏轉應力后恢復初始形狀的趨勢。
II型
粘彈性固體的變形應力最終由內部材料應力平衡，從而限制了進一步的變形。例如凝膠、軟橡膠和硬橡膠。這些材料表現出線性彈性特性，相對于材料厚度有較大的偏轉。
III型
彈性固體，其偏轉可忽略不計。例如陶瓷、金屬和一些塑料。
