物理特性薄膜表征系統，高度集成且易于使用的測量平臺。

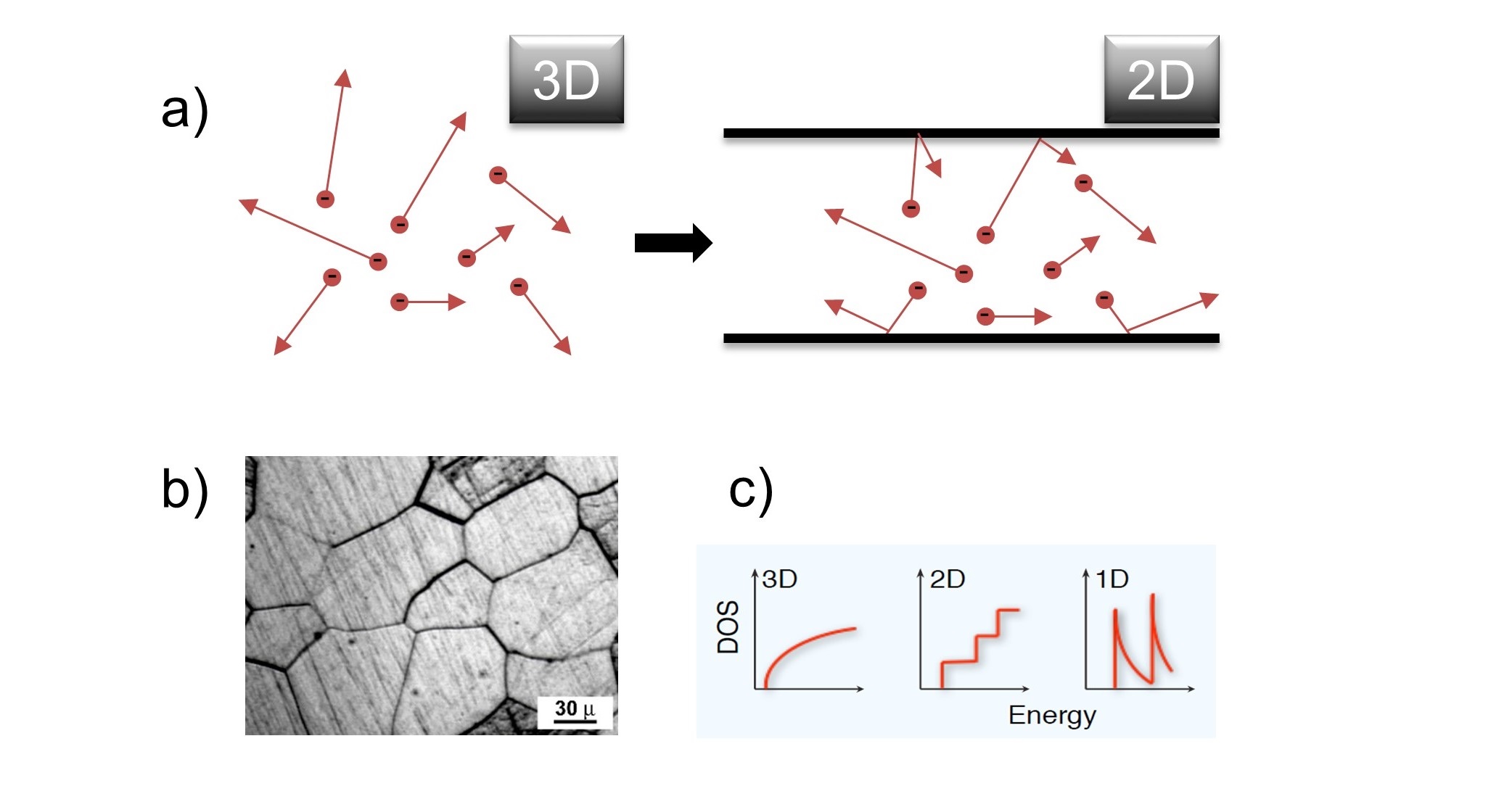

薄膜的物理性質不同于大塊材料，因為由于尺寸較小和高縱橫比使寄生表面效應更強！
增強表面散射的影響
附加邊界散射
超薄層的量子約束?

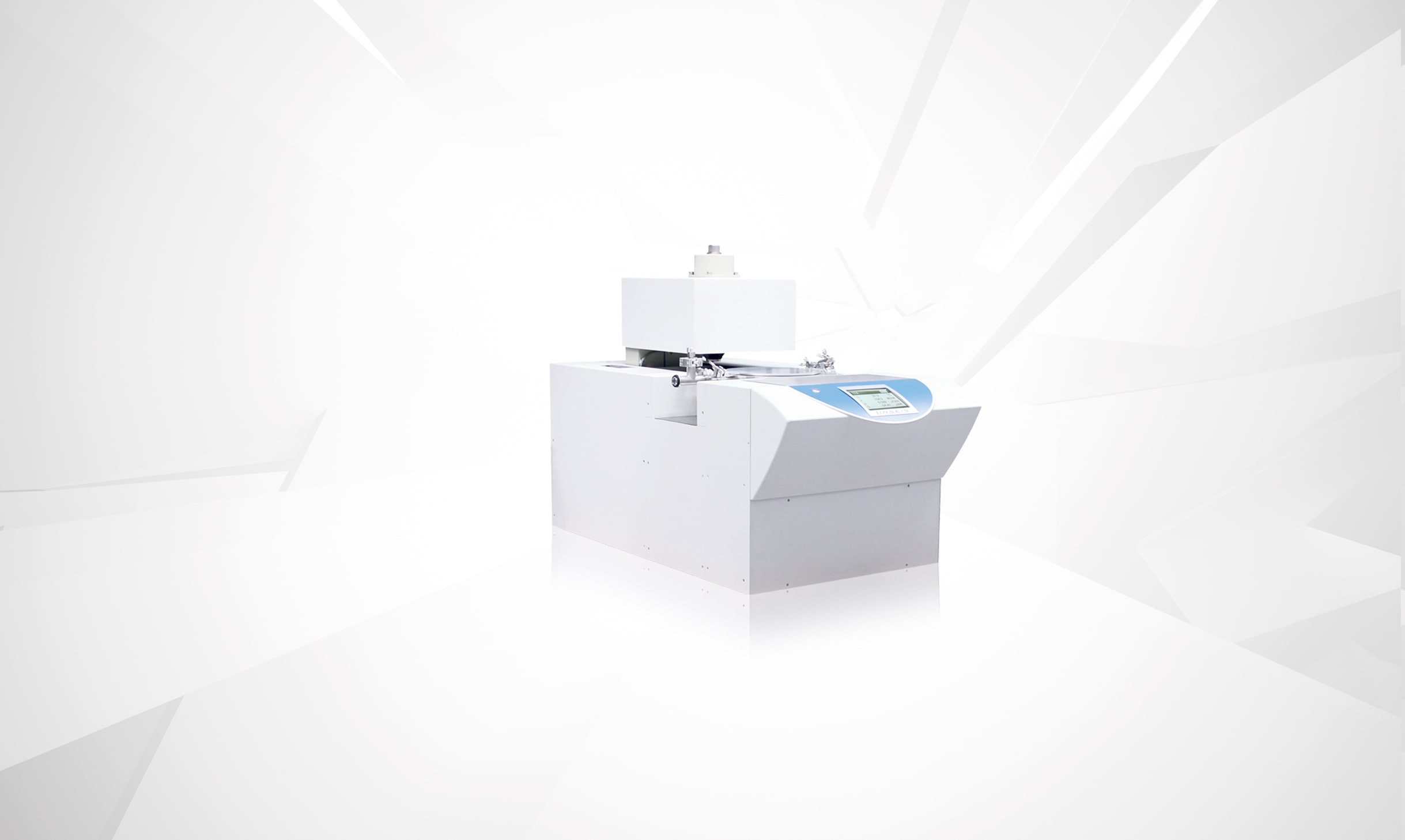

LINSEIS薄膜物性分析儀是表征各種薄膜樣品優異測量工具。它是一種易于使用的獨立系統，使用正在申請專利的測量系統設計，可提供高質量的結果。
組件
基本設置包括一個可以輕松沉積樣品的測量芯片，以及提供所需環境條件的測量室。 根據應用，該設置可與鎖定放大器和/或強電磁鐵一起使用。 測量通常在UHV下進行，并且在測量期間使用LN2和強力加熱器將樣品溫度控制在-170°C和280°C之間。

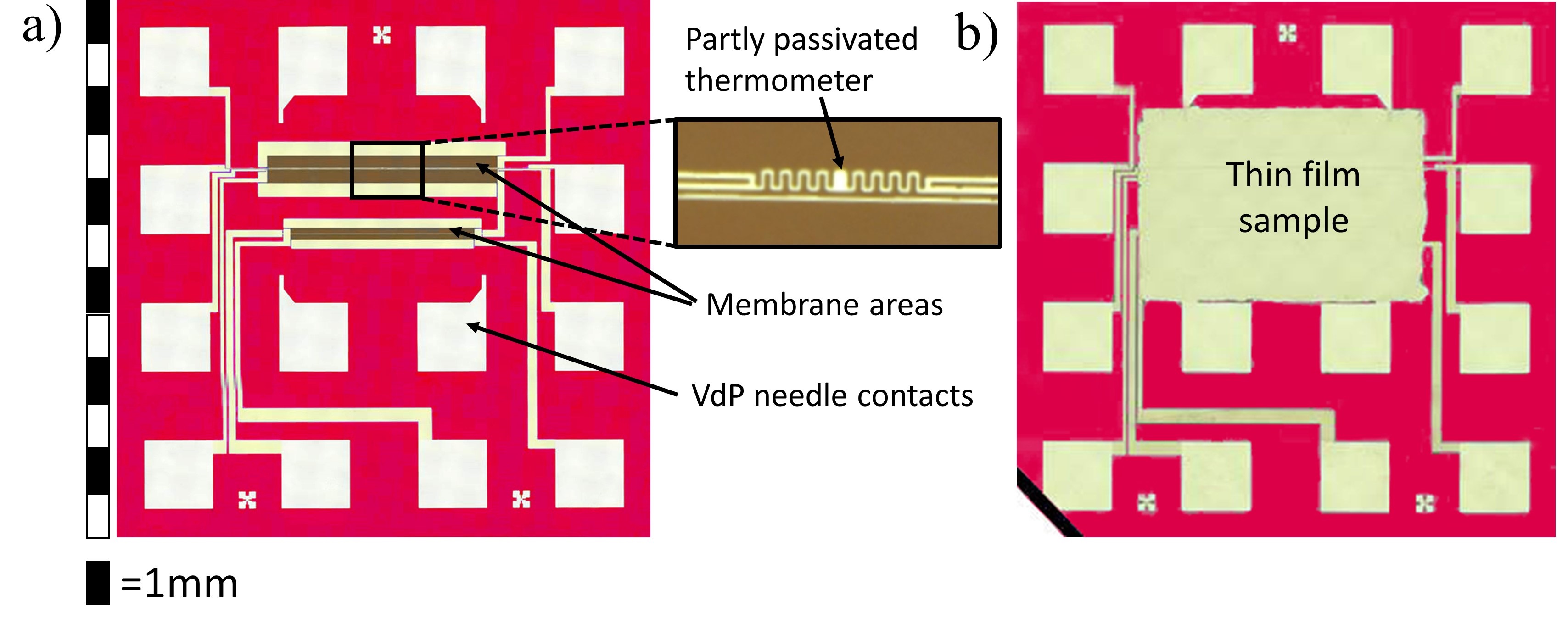

預制測量芯片
該芯片將用于熱導率測量的3?ω技術與用于測量電阻率和霍爾系數的4點Van-der-Pauw技術相結合。 賽貝克系數可以使用位于Van-der-Pauw電極附近的附加電阻溫度計來測量。 為了便于樣品制備，可以使用剝離箔掩?；蚪饘訇幱把谀！?該配置允許幾乎同時表征通過PVD（例如熱蒸發，濺射，MBE），CVD（例如ALD），旋涂，滴鑄或噴墨打印制備的樣品。
?
?
該系統的一大優點是在一次測量運行中同時確定各種物理特性。所有測量都采用相同（平面內）方向，并且具有很高的可比性。
基本測量單元?：
?
測量室，真空泵，帶加熱器的支架，電子頰側裝置，集成鎖相放大器，3w方法分析軟件，計算機和應用軟件?？蓽y以下物理參數：
?
??λ?-?熱傳導系數?(穩態法/平面內方向)
??ρ?- 電阻率
??σ?- 電導率
? S - 賽貝克系數
???ε?– 發射率
? Cp - 比熱容
?
磁測量單元
?
可根據需求選擇集成式電磁鐵，可測物理參數如下：
? AH?- 霍爾常數
??μ?–遷移率
? n -載流子濃度
?
薄膜材料性能有別于塊體材料之處
-????????因小尺寸和高縱橫比所導致的表面效應如：邊界散射和量子限域效應
|
型號 |
TFA? –? 薄膜物性分析儀 |
|
溫度范圍 |
RT 至 280°C |
|
樣品厚度 |
從 5 nm 至 25 μm (根據樣品) |
|
測量原理 |
基于芯片（預制測量芯片，每盒24個） |
|
沉積技術 |
包括：PVD（濺射、蒸發），ALD，旋涂，噴墨打印等 |
|
測量參數 |
導熱系數 (3 ω) |
|
可選模塊 |
電導率/電阻率，賽貝克系數，霍爾常數/遷移率/電荷載流子濃度， |
|
真空 |
最高 10-5mbar |
|
電路板 |
集成 |
|
接口 |
USB |
|
測量范圍 |
? |
|
導熱系數 |
0.05 至 200 W/m?K |
|
電阻率 |
0.05 至 1?106?S/cm |
|
賽貝克系數 |
5 至 2500 μV/K |
|
重復性 |
? |
|
導熱系數 |
± 7% (大多數材料) |
|
電阻率 |
± 3% (對于大多數材料) |
|
賽貝克系數 |
± 5% (對于大多數材料) |
