【引言】

    由于開發(fā)替代能源的必要性，相比于那些依賴化石燃料的能源，熱電材料已經(jīng)引起了人們的極大關(guān)注。Bi₂Te₃基合金就是一種熱電材料，非常適合在室溫至100℃的溫度范圍內(nèi)工作。Antonova等人的工作中，強(qiáng)調(diào)了平行和垂直于C軸的單晶體碲化鉍的室溫各向異性熱電性能。因此，可以利用Bi2Te3薄膜的各向異性特性來獲得最大性能。

【成果介紹】

Cristina V. Manzano等人采用脈沖電沉積法，制備了沿[110]晶相的高取向Bi₂Te₃薄膜。對(duì)這些薄膜的結(jié)構(gòu)、組成和形貌進(jìn)行了表征。通過使用商用LSR-3 Linseis系統(tǒng)測(cè)量塞貝克系數(shù)、各方向的電導(dǎo)率和熱導(dǎo)率，確定了平行和垂直于襯底表面的熱電性能品質(zhì)因數(shù)（zT）。在300K時(shí)，Bi₂Te₃薄膜的面內(nèi)和面外品質(zhì)因數(shù)分別為（5.6±1.2）·10^-2和（10.4±2.6）·10^-2。

【圖文導(dǎo)讀】

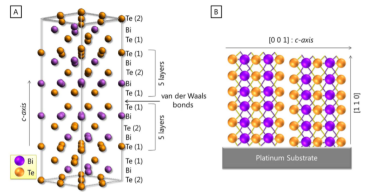

圖1：（A）Bi₂Te₃的晶體結(jié)構(gòu)。（B）在本工作中測(cè)量的電沉積膜的方向。

圖2： Bi₂Te₃脈沖電沉積薄膜的X射線衍射圖。衍射圖y軸使用對(duì)數(shù)標(biāo)尺，以強(qiáng)調(diào)薄膜中沒有其他方向。

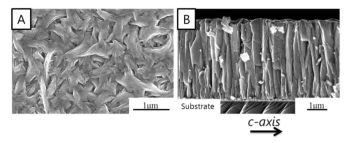

圖3：Bi₂Te₃薄膜的SEM圖像。（A）俯視圖，（B）橫截面。

圖4：面內(nèi)測(cè)量電阻率、塞貝克系數(shù)和功率因數(shù)隨溫度的變化。

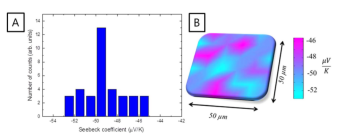

圖5：室溫下的面外塞貝克系數(shù)。（a）塞貝克系數(shù)分布，和（b）由商業(yè)系統(tǒng)塞貝克微探針測(cè)量的塞貝克系數(shù)圖。

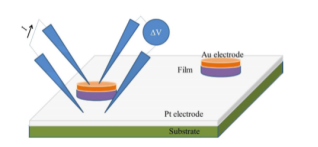

圖6：平面外導(dǎo)電設(shè)置方案。

【結(jié)論】

通過改變生長(zhǎng)周期中無電流部分的持續(xù)時(shí)間得到了脈沖電流，再利用脈沖電沉積工藝得到沿[110]方向高取向的Bi₂Te₃薄膜。在300 K時(shí)，平面內(nèi)的品質(zhì)因數(shù)約為（5.6±1.2）·10^-2，而平面外的品質(zhì)因數(shù)為（10.4±2.6）·10^-2。通過這些測(cè)量，揭示了Bi₂Te₃電沉積薄膜的電、熱導(dǎo)率各向異性和塞貝克系數(shù)各向同性。垂直于c軸的電導(dǎo)率幾乎是平行于c軸的電導(dǎo)率的5（4.8）倍。垂直于c軸的塞貝克系數(shù)在沿c軸的塞貝克系數(shù)的實(shí)驗(yàn)不確定度范圍內(nèi)，表明電沉積膜的該特性具有各向同性。從平面內(nèi)到平面外的導(dǎo)熱率增加了兩倍。由300K時(shí)的面內(nèi)和面外測(cè)量值，分別得到zT_{// c} =（5.6±1.2）·10^-2和zT_⊥c =(10.4±2.6) ·10^-2的品質(zhì)因數(shù)，從而使面內(nèi)和面外熱電性能增加了1.8倍。
