薄膜是指厚度從納米到微米范圍的表面材料。由于厚度和溫度的影響,它們的熱物理性質與塊狀材料差別很大。薄膜通常用于半導體、熱電材料、相變存儲器、發光二極管、燃料電池和光存儲介質等行業中,這些行業應用會在基底上沉積一層薄膜,以賦予設備特定的功能。

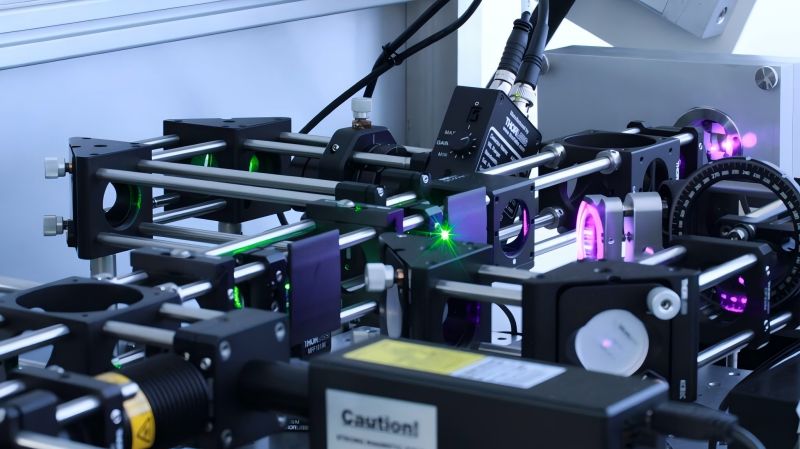

頻域熱反射導熱儀 TF-LFA,是林賽斯與德國亞琛工業大學合作研發的,是在時域熱反射法的基礎上發展起來的新探測手段,F(xiàn)DTR(頻域熱反射)是一種在頻域內對薄膜熱性能進行非接觸表征的技術。使用了波長為 532 nm 的連續激光(探測激光),同時使用不同波長(405 nm)的調制泵浦激光對樣品進行加熱。利用熱擴散傳輸模型對頻域響應進行建模,可以確定薄膜的導熱系數、體積熱容、熱擴散系數、傳熱效率和邊界導熱系數。
類型 | TF - LFA L54 |
樣品尺寸: | 2 mm x 2 mm 和 25 mm x 25 mm 之間的任意形狀 |
薄膜樣品: | 10 nm - 20 μm * (取決于樣品) |
溫度范圍: | RT, RT - 200 ℃ / 500 °C, 4'' 晶圓樣品支架(僅限于室溫) |
氣氛: | 惰性、氧化或還原,真空度可達 10E-4 mbar |
熱擴散系數測量范圍: | 0.01 - 1200 mm2/s (取決于樣品) |
泵浦激光: | 泵浦激光器(405 nm,300 mW,調制頻率高達 200 MHz) |
探測激光: | CW Laser(532 nm,25 mW) |
檢測器: | Si 基光電探測器,有效直徑:0.2 mm,帶寬:DC - 400 MHz |
軟件: | 包含使用多層分析計算熱物理性質的軟件包 |
* 實際厚度范圍取決于樣品 |

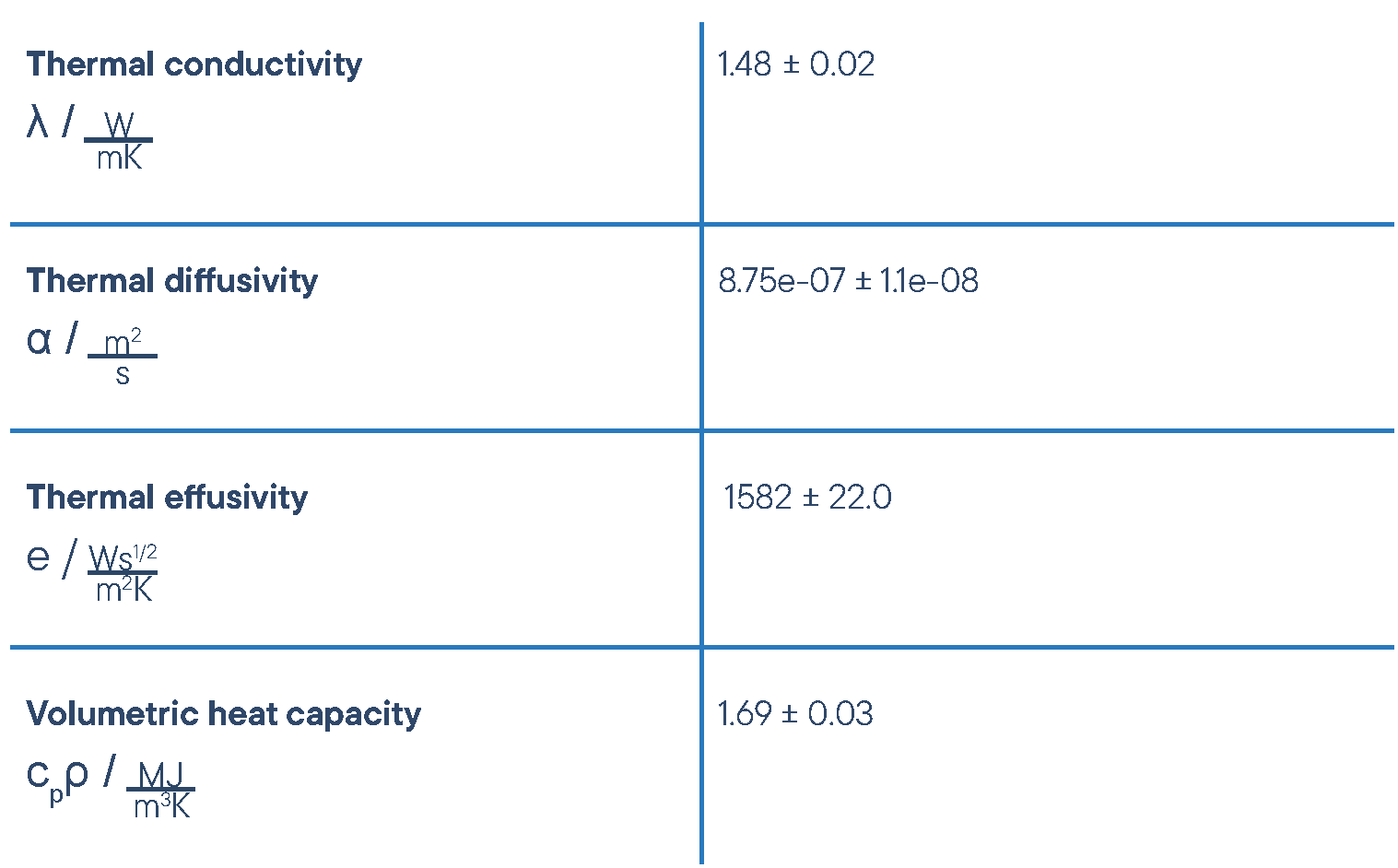

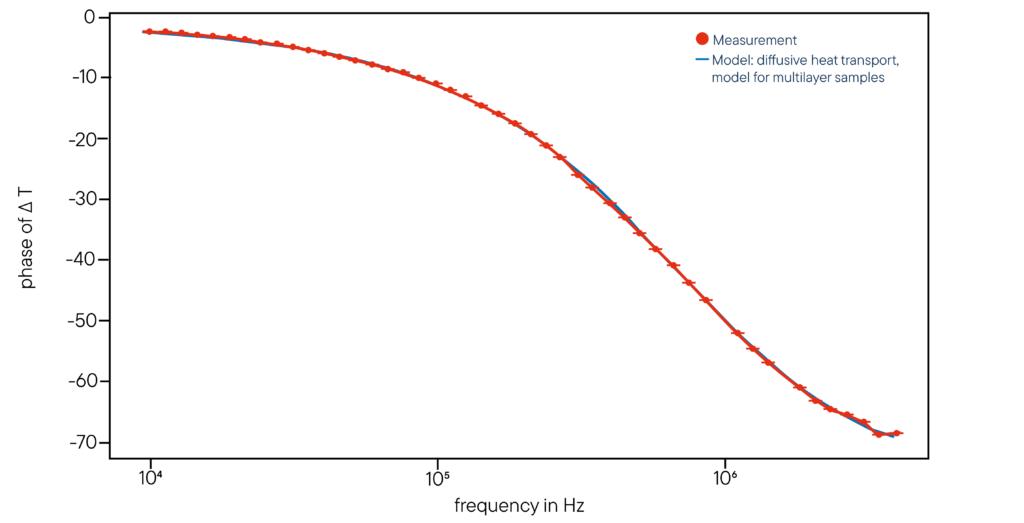

二氧化硅(石英)薄膜在半導體和電子工業中經常被用作保護層、熱絕緣層或電子絕緣層。在這個例子中,我們使用 TF-LFA L54 對二氧化硅膜進行了研究,以全面鑒定其熱學特性。

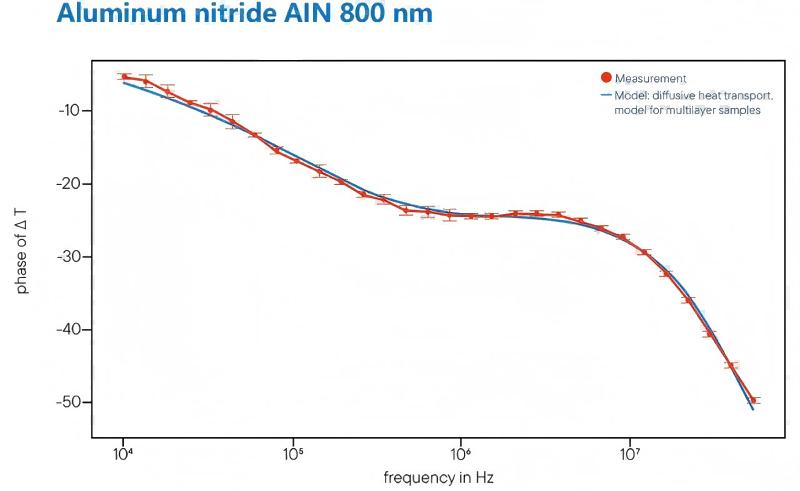

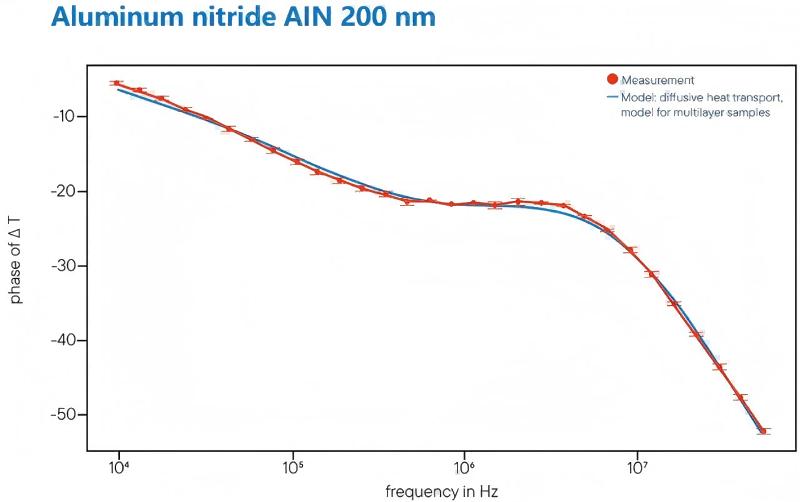

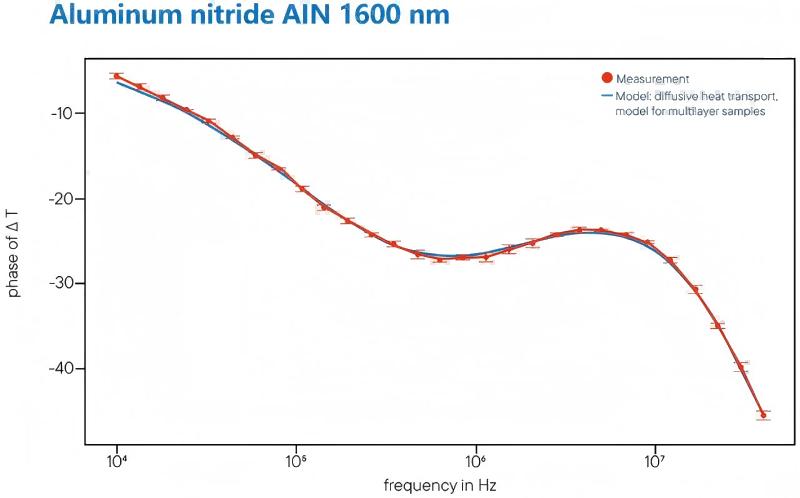

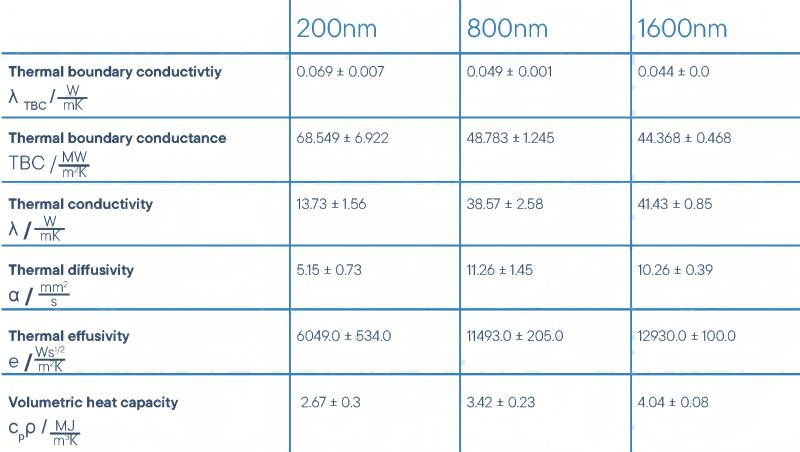

氮化鋁經常被用作傳感器或微電子器件中的隔熱層或電子絕緣層。在此應用中,我們通過林賽斯 TF-LFA L54 研究了不同厚度的氮化鋁薄膜的熱性能。
高導熱性的金剛石樣品可使用林賽斯 TF-LFA L54 進行測量,該分析儀利用頻域熱反射技術來表征材料的熱性能,并確保在高效散熱至關重要的應用中實現質量控制。準確的導熱系數測量對于驗證金剛石樣品的質量和性能至關重要,因?yàn)橹T如晶粒尺寸、純度和厚度等因素會影響其輸運性質。

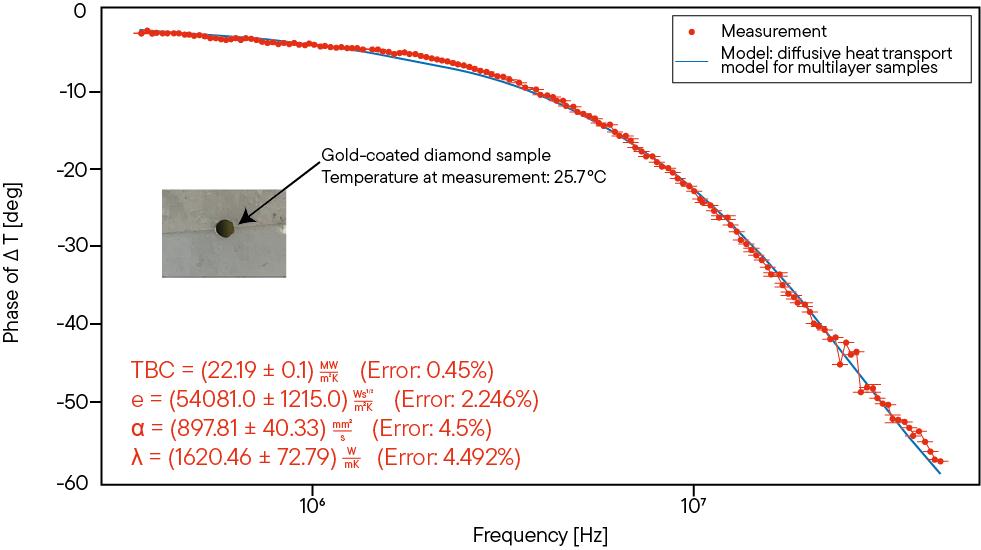

如圖是化學氣相沉積(CVD)金剛石樣品的測量結果,X 軸顯示以赫茲為單位的對數刻度頻率,而 Y 軸表示泵浦激光激發與探測激光之間的相移。其中 λ 是導熱系數,α 是熱擴散系數,e 是傳熱效率,TBC 是換能器層(金)與樣品(金剛石)之間的邊界熱傳導性,它決定了材料組合之間相互換熱的能力。
頻域熱反射(FDTR)是測量像化學氣相沉積金剛石這類材料導熱系數的首選方法,尤其適用于對高空間分辨率有重要要求的薄膜和微觀尺寸樣品。林賽斯 TF-LFA L54 是實現這一目的的理想工具。頻域熱反射技術使用調制激光在樣品中引發局部加熱,并在不同的調制頻率下測量材料的熱反射響應。這種技術使研究人員能夠通過對穿過金剛石及其界面的熱流進行建模來確定導熱系數。
