傳統(tǒng)石油基商品樹脂在各種應(yīng)用中的大量使用，導(dǎo)致其生態(tài)足跡不可避免地上升。為了抵消這種影響，人們開發(fā)了各種新型的環(huán)保可生物降解聚合物。聚乳酸具有生物可降解性、低溫室氣體排放和低產(chǎn)能等優(yōu)點，目前已成為傳統(tǒng)高分子材料的主要替代材料之一。

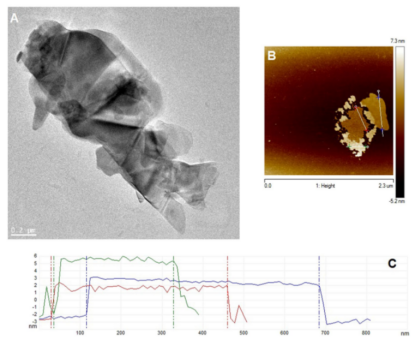

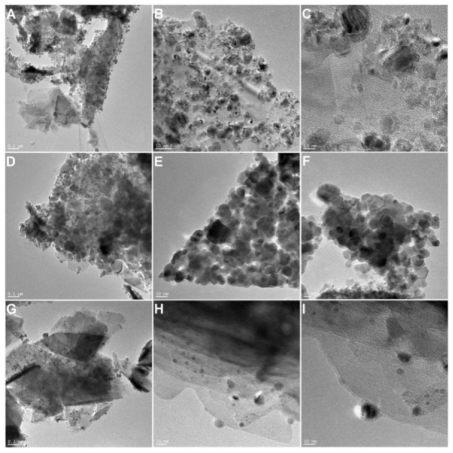

本研究利用金屬氧化物（M_xO_y）納米顆粒對少層二硫化鉬（MoS₂）進行功能化處理，在化學(xué)氣相沉積（CVD）過程中作為碳納米管（CNT）生長的催化劑。所制備的MoS₂/MxOy/CNT功能化納米材料用于聚乳酸（PLA）的阻燃應(yīng)用。采用雙螺桿擠出機對復(fù)合材料進行了擠出，并對復(fù)合材料的質(zhì)量分數(shù)進行了研究。對所得復(fù)合材料進行了完整的形貌表征，并詳細分析了所獲得的復(fù)合材料相對于原始PLA和含有復(fù)合材料添加劑的PLA的防火性能。添加MoS₂/M_xO_y/CNT的樣品在熱解過程中的二氧化碳（CO）排放量比原始PLA減少了90%以上。微型燃燒量熱測試顯示，與原始聚乳酸相比，關(guān)鍵參數(shù)有所降低。采用 激光導(dǎo)熱儀（LFA系列，Linseis）測量了樣品的熱導(dǎo)率。結(jié)果分析表明，復(fù)合材料樣品的熱導(dǎo)率比原始PLA提高了65%。這些結(jié)果證明，碳納米管修飾的MoS₂等少層二維納米材料可以有效地用作PLA的阻燃材料。

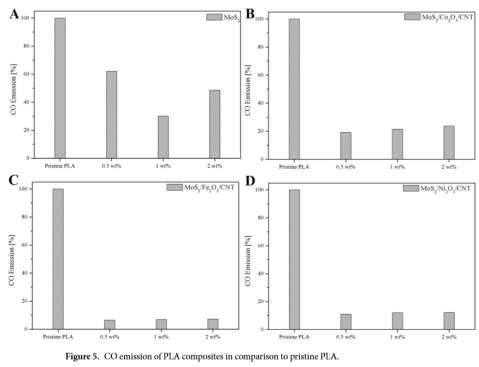

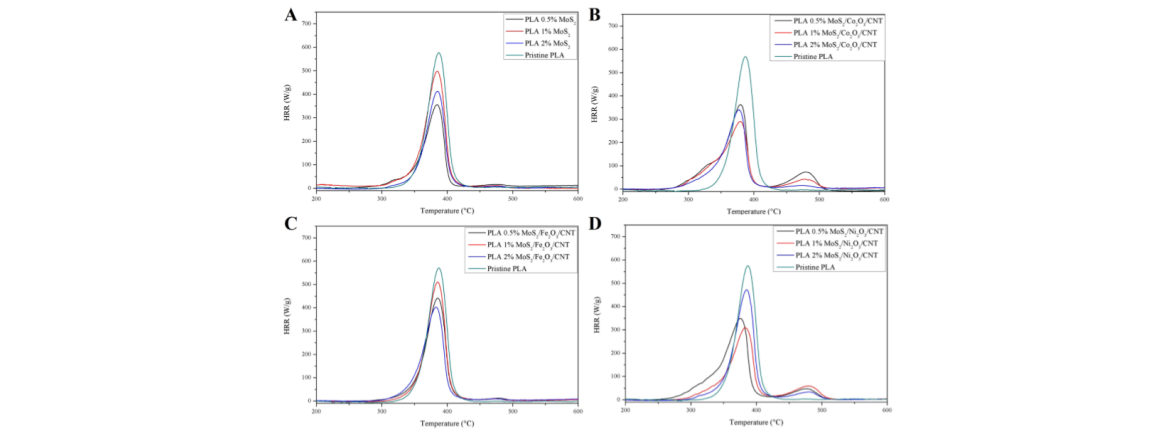

為了提高PLA的防火性能，采用雙螺桿擠出共混法制備了少層MoS₂和MoS₂/M_xO_y/CNT納米材料，并將其引入PLA復(fù)合材料中。熱重分析顯示，含有0.5 wt%的少層MoS2和2 wt%的MoS2/Co2O3/CNT樣品的T_max值分別降低了40°C和65°C。由于添加了幾層MoS₂，觀察到形成了燒焦殘渣層，在含有1wt%MoS₂的樣品的燃燒過程中，CO排放減少了近70%。通過將MoS₂/Fe₂O₃/CNT引入PLA基體中，CO排放量降低了90%以上。MCC分析表明，MoS₂和MoS₂/Fe₂O₃/CNT復(fù)合材料性能好，而MoS₂/Co₂O₃/CNT和MoS₂/Ni₂O₃/CNT復(fù)合材料在PLA主燃燒前表現(xiàn)出強烈的二級效應(yīng)，并且在0.5 wt%和1 wt%的FR下表現(xiàn)出阻擋層的不穩(wěn)定性。所有復(fù)合材料的熱導(dǎo)率都比原始PLA提高，當(dāng)復(fù)合材料中添加2%的由于碳納米管的存在，MoS₂/Fe₂O₃/CNT。綜上所述，引入少層MoS₂和CNT功能化的MoS₂納米材料在降低PLA的火災(zāi)危險性方面顯示出良好的潛力，這將有助于理論研究和實際應(yīng)用。
