【引言】

高效利用能源進行制冷應用是一個非常重要并且具有挑戰性的研究方向。用水作為冷卻劑的超低溫驅動吸附式制冷機(ADCs)是一種環保的選擇。開發了新型高效材料，吸附式制冷機正在重新成為尖端設備。這些材料使用了以前無法實現的低驅動溫度，并保持了高制冷輸出，同時僅使用水作為制冷劑。其中，金屬有機物結構（MOF）這一類吸附劑的吸水性能對這一應用很有效。但在實際條件下長期使用時，擁有高穩定性的，只有少數的MOF。

【成果介紹】

以水為制冷劑的超低溫驅動（T_Driving<80°C）吸附式電池冷卻器（ADC）是一種環境友好的選擇。Dirk Lenzen等人發現了一種納米級金屬有機物結構（MOF），[Al(OH)(C₆H₂O₄S)]，即CAU-23，具有良好的吸附性能（使用Linseis STA PT 1600進行熱重分析）。當p/p0 約為0.3時，其吸水量在0.37 gH2O/g吸附劑，循環穩定性至少為5000個循環。最重要的是，這種材料的驅動溫度可以降到60°C，這樣就可以利用大部分未使用的熱源，并能更有效地利用能源。這些優異的性能是由于其獨特的晶體結構，可由單晶電子衍射明確得到。通過蒙特卡羅模擬，在原子水平上揭示了CAU-23的吸水機理。CAU-23具有綠色合成的特點，是實現超低溫驅動ADC器件的理想材料。

【圖文導讀】

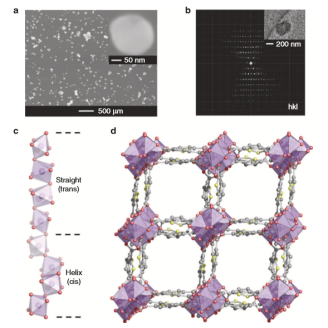

圖1：CAU-23晶體結構的測定及其細節。a. CAU-23的SEM圖像。b. 利用CAU-23納米單晶cRED數據重建的3D倒易晶格。c. 正、反共角AlO₆多面體的重復，形成了CAU-23的無機結構單元。d. 沿著[010]投影的CAU-23的完整結構；為了清楚起見，省略水分子。

圖2：CAU-23的吸水性能。a. 在三種不同溫度下記錄的吸水等溫線（填充符號=吸附；空心符號=解吸）。b. 不同相對水壓下CAU-23的PXRD圖譜。

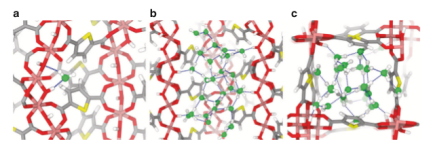

圖3：CAU-23通道內吸附水分子的優先排列。a. 第一個吸附水分子與兩個相鄰的μ-OH位點相互作用，形成強氫鍵。b.沿CAU-23通道橫截面繪制的氫鍵聯接水分子的聚集。c. 裝水渠道俯視圖。

圖4：在5000次循環穩定性測量前后，CAU-23涂層的完整性證明。a. CAU-23在5000次吸附循環之前（紅色）和之后（藍色）的PXRD圖譜?；诰w結構計算的圖譜（黑色）。b. 重量法測定5000次循環穩定性測定前后CAU-23涂層吸水能力與純納米粉體的比較。

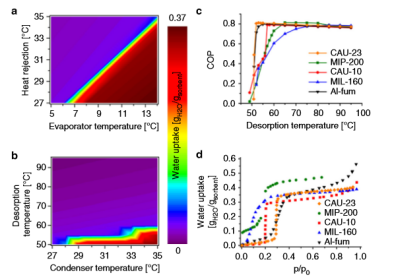

圖5：CAU-23的ADC溫度邊界和制冷性能系數的計算，及與選定最新材料的比較。不同溫度下計算的用于ADC裝置的吸附和解吸循環的CAU-23負載。

c. 計算不同驅動溫度下的COP值（假設預期冷卻溫度為10°C，后冷卻溫度為30°C）。

d. 選定化合物在40℃下的吸水曲線。

【結論】

CAU-23是超低溫吸附式制冷機的理想材料。它使此類設備所需的驅動溫度降低至60°C，同時具有0.37 gH2O/g吸附劑的高吸收容量，并提供10°C的低冷卻溫度。CAU-23最顯著的優點是在60～70°C的驅動溫度下可以很容易地實現，而不會損失性能，為更多廢熱或太陽能熱的利用鋪平道路。CAU-23驅動溫度低、吸水能力高、在低驅動溫度下具有卓越的性能系數和優異穩定性，優于迄今為止在ADC應用中考慮的其他所有微孔材料。同時，其綠色合成具有擴大規模的潛在性，為工業應用提供了可行的前景。
