【引言】
鋁以化合物形式存在，主要合金元素為Mg、Si、Cu、Mn。在工業(yè)層面上，鋁是通過電解溶解純氧化鋁，溶解在冰晶石和氟化鈣的熔融中獲得的。通過電解獲得工業(yè)原鋁，也稱為工業(yè)純鋁，其中含有0.2%至1%的金屬雜質(zhì)（鐵、硅、鈣、鈦、鈉）和非金屬雜質(zhì)（氧化鋁、電解液、碳化鋁、氣體）。高純氧化鋁是從工業(yè)過濾的鋁中獲得的，用氣體清洗或脫脂，用熔融鹽中的可溶解陽極進(jìn)行化學(xué)研磨。
【成果介紹】
本文給出了鋁合金經(jīng)淬火溶液和人工時(shí)效熱處理后的試驗(yàn)結(jié)果。采用LINSEIS L75H/1400型差動式膨脹計(jì)進(jìn)行了膨脹分析。淬火固溶處理的目的是降低這種材料制造的工業(yè)零件的硬度，改善其加工性能。通過人工時(shí)效處理，改變了鋁鎂合金的組織，使其硬度提高到零件長期使用所需的硬度值。
【圖文導(dǎo)讀】
圖1：鋁合金的應(yīng)用：包裝、導(dǎo)電體、汽車鑄件

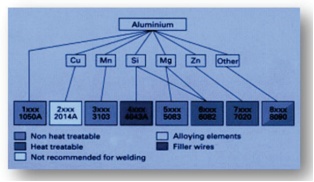

圖2：鋁基合金分類
圖3：Al-Mg合金淬火固溶熱處理后的SEM顯微組織。
圖4：Al-Mg合金人工時(shí)效熱處理后的SEM顯微組織。

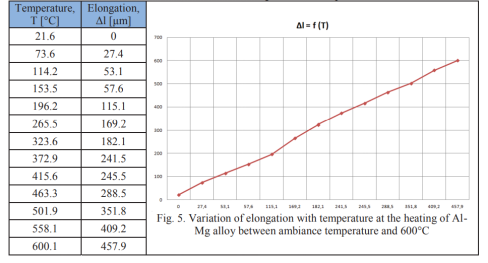

圖5：伸長率隨溫度的變化
【結(jié)論】
淬火溶液是對合金進(jìn)行的一種熱處理，在固態(tài)下呈現(xiàn)出由α固溶體+沉淀組成的兩相結(jié)構(gòu)。兩相結(jié)構(gòu)的缺點(diǎn)是結(jié)構(gòu)脆弱，不能通過冷塑性變形進(jìn)行加工。在淬火固溶熱處理的應(yīng)用中，產(chǎn)生了完全或部分溶解的析出物，通過冷塑性變形使合金具有良好的機(jī)械加工性能。為強(qiáng)調(diào)鋁鎂合金熱處理的有效性，對熱處理后的試樣進(jìn)行了HV50顯微硬度測試，淬火固溶后硬度值為46.41HV50，人工時(shí)效后硬度值為121.21HV50，驗(yàn)證了通過熱分析可以很容易地獲得所需的性能過程。處理后，在制備樣品后，拍攝樣品的金相照片。在熱處理后的鋁鎂合金金相照片中，可以看到隨著溫度的升高，析出相有輕微的溶解。在600.1℃時(shí)，Al-Mg合金的最大熱膨脹為457.9μm。在沒有內(nèi)部變形的情況下，Al-Mg合金膨脹的變化與溫度成正比。
