【摘要】
由于缺少沸石在吸附和催化應(yīng)用中的熱導(dǎo)率，因此介紹測試沸石的熱導(dǎo)率的方法。 八面沸石（FAU）作為重要的沸石之一，框架由12元環(huán)形成的孔的方鈉石籠組成，也被認(rèn)為是模型沸石。 用不同含量的干膠和八面沸石制成多孔顆粒狀樣品。 使用激光閃光法測定表面導(dǎo)熱率。 結(jié)果表明，隨著干膠的增多可以提高材料的熱容量、熱擴散率和導(dǎo)熱系數(shù)，多孔復(fù)合材料的表面導(dǎo)熱系數(shù)隨孔隙率的增加而降低。八面沸石熱導(dǎo)率是在20℃和大氣壓下的熱導(dǎo)率使用外推法得到結(jié)果為0.10W /（m≤K）。
成果
介紹
不同含量的干膠、乙酸與八面沸石制成的混合液，經(jīng)過攪拌、研磨、熱壓等工藝后，制成密度不同的塊體樣品。使用德國Linseis LFA-1000 測試樣品的熱擴散系數(shù)，比重瓶法測試密度，DSC測試Cp值，通過下面的公式計算得到塊材的熱導(dǎo)率。

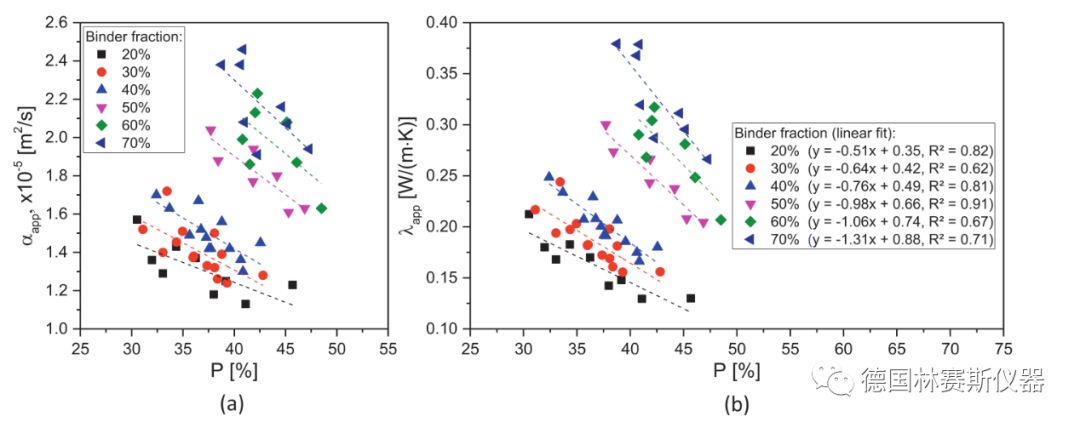

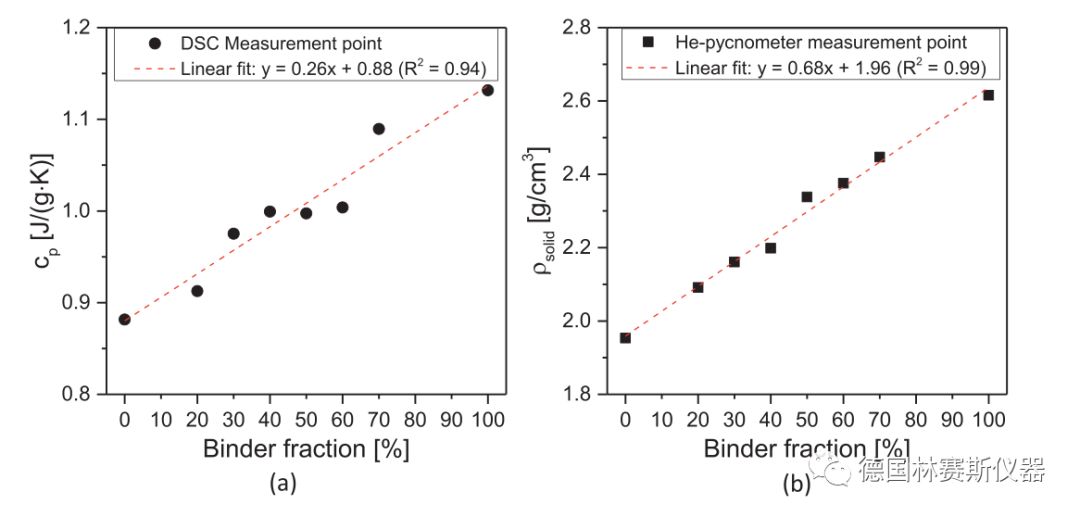

【圖文導(dǎo)讀】
結(jié)論

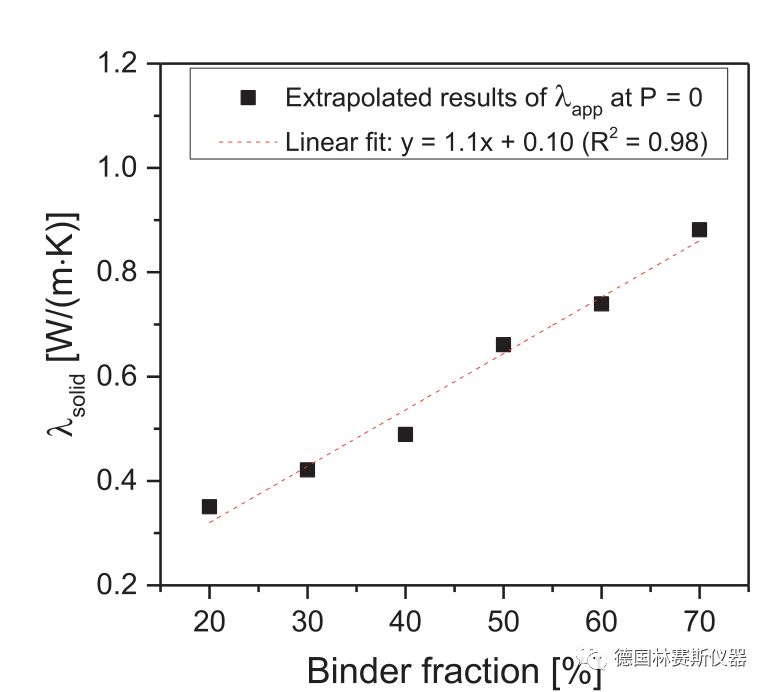

通過外延推算，計算出常壓20℃時八面沸石的熱導(dǎo)率為0.1W/（mk）。
