熱功率、熱電勢、或塞貝克系數描述的都是材料在一定溫差條件下產生感應熱電電壓的大小，單位是V/K。
??近年來直接將熱能轉化成電能的方法引起人們的廣泛興趣。通過熱電裝置收集熱發動機和燃燒系統余熱并轉換成電能可以節省數十億美元。

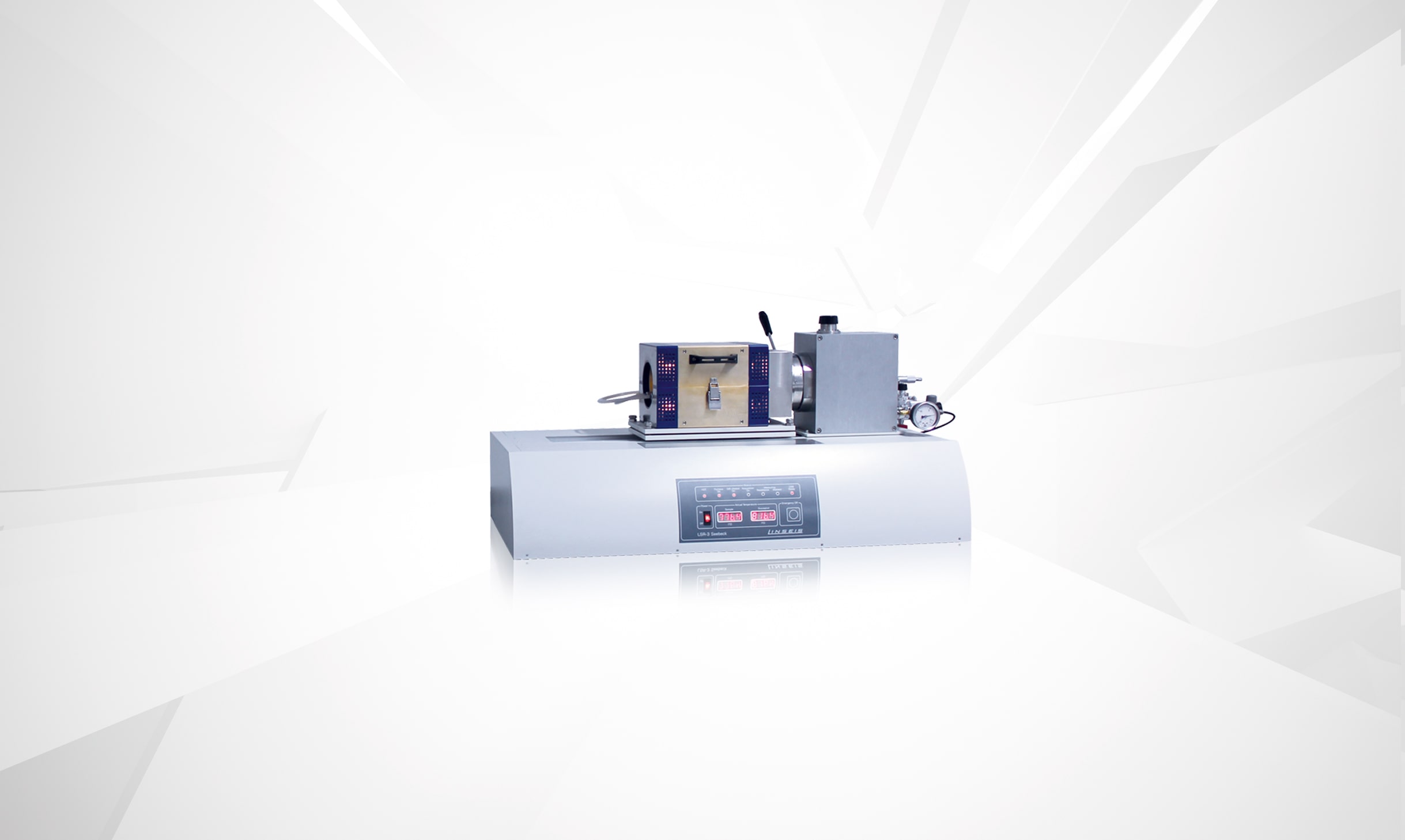

??為了應對一系列挑戰性的應用，Linseis已經開發出LSR-3 Seebeck系數/電阻率測試系統用于分析材料和器件的特性。
測量原理:
圓柱形或棱柱形的試樣垂直放置的兩個電極之間，下部電極塊包含一個加熱器。整個測量裝置放置在爐體中。將整個爐體和樣品加熱到特定的溫度，在此溫度 下利用電極塊中的二級加熱器建立一組溫度梯度，然后兩個接觸熱電偶測量溫度梯度T1和T2。獨特的熱電偶接觸機制保證了以高的溫度精度測量每個熱電偶上 每條導線電動勢dE。
???? 材料的熱物理性質以及最終產品的導熱優化在各種工業應用領域變得越來越重要。經過幾十年的發展，在測量各種固體、粉末和液體熱導率和熱擴散系數中閃射法已經成為常用的測量方法。
? ? ??LFA 激光導熱系數測試儀采用模塊化設計的精密的熱擴散系數，熱導率和比熱的測量儀器?？赏瑫r(shí)測量6個樣品?？赏ㄟ^更換爐體使測量溫度范圍從-100—1500 °C。
? ? ??可以選用多種不同的樣品架，適用于固體，液體，熔體和爐渣。緊湊的設計使得硬件和電子元件分離，安裝一個外罩后可以適應于核應用。
|
型號 |
LSR-3 PART |
|
溫度范圍 |
-100 至 500℃ RT 至 800/1100/1500℃ |
|
測量原理 |
賽貝克系數：靜態直流法 電阻率：四端法 |
|
氣氛 |
惰性，氧化，還原，真空 |
|
樣品支架 |
三明治結構夾與兩電極之間 |
|
樣品尺寸（圓柱形或棱柱形） |
2 至 5 mm（面寬），23mm φ6mm，23mm |
|
樣品尺寸（圓盤狀） |
10, 12.7, 25.4 mm |
|
可調探頭距離 |
4, 6, 8 mm |
|
冷卻水 |
需要 |
|
賽貝克系數測量范圍 |
1至2500μV/K 準確度±7%；重復性±3% |
|
電導率測量范圍 |
0.01 至 2*105s/cm 準確度±5-8*%；再現性±3% |
|
電源 |
0到160mA，具長期穩定性 |
|
電極材料 |
鎳（-100至500°C）/鉑（-100至+1500°C） |
|
熱電偶 |
K/S/C型 |
|
導熱系數 |
|
|
脈沖源 |
Nd:YAG激光器（25焦耳） |
|
脈沖持續時間 |
0.01 至 5ms |
|
檢測器 |
InSb/MCT |
|
熱擴散系數測量范圍 |
0.01 至 1000mm2/s |
所有的LINSEIS熱分析設備都是用計算機控制的，各個軟件模塊僅在Microsoft ® Windows®操作系統上運行。完整的軟件包括3個模塊：溫度控制，數據采集和數據分析。與其他熱分析系統一樣，該32位Linseis軟件可以實現所有測量準備、實施和評估的基本功能。
半導體、金屬與合金
汽車/航空/航天，開發研究和學術研究，半導體行業/傳感器/熱電發電機/制冷設備
典型的含碲化合物熱電材料在室溫至200 ℃溫度范圍進行測試，電阻率和Seebeck系數在該溫度區間的曲線見下圖。
陶瓷/玻璃/建材，金屬/合金，無機物
陶瓷，建材和玻璃工業，汽車/航空/航天，發電/能源，工業研發和學術科研，金屬/合金工業，電子工業

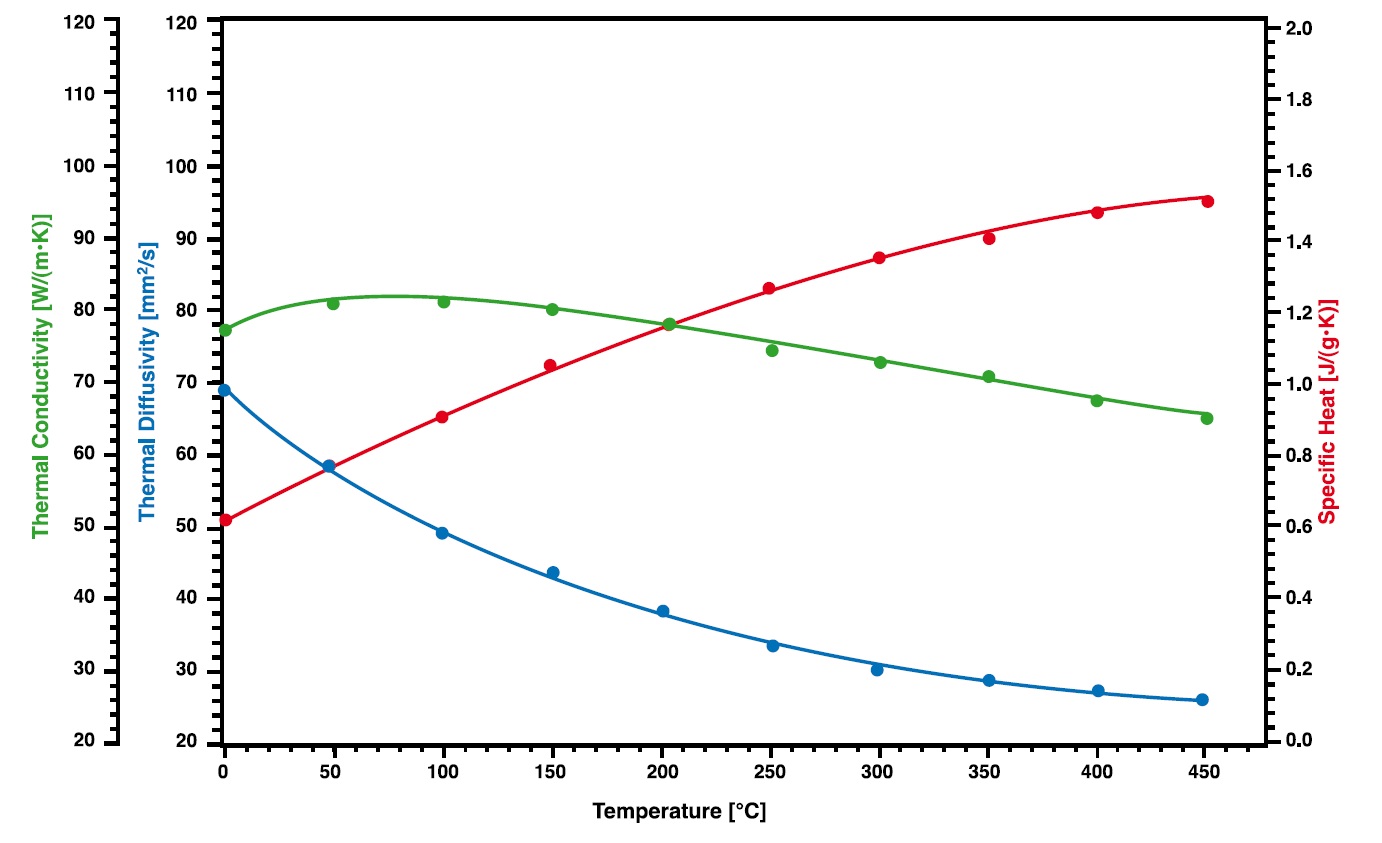

在本例中用純金屬銅和鋁來證明Linseis激光閃射裝置的性能。這兩種材料的測定結果與文獻值進行比較。測得的結果與定文獻值比較差別在2％以內，體現了儀器的優異性能。

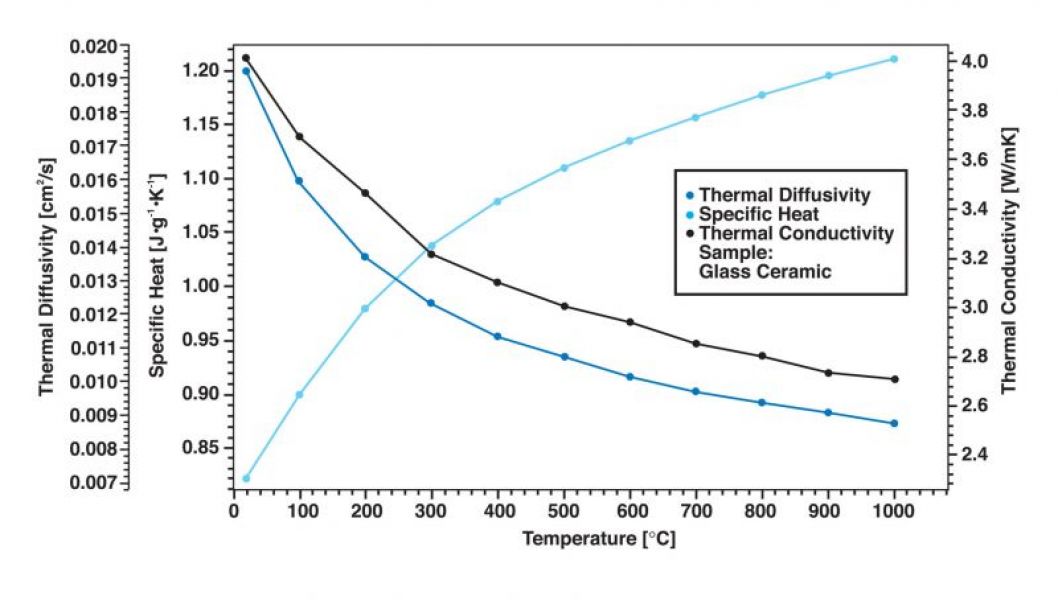

標準激光閃射的參考材料耐熱玻璃9606是用于在軍事領域和在透明材料的玻璃 - 陶瓷。不同于金屬臺面，玻璃陶瓷易于清潔，具有很高的耐劃痕，腐蝕和化學侵蝕性能。
這幅圖顯示了Linseis LFA 1000測量的熱擴散系數和日本AIST*測量值的對比。這種各向同性石墨的測量值與AIST測量的標準值相差只有不到2%。 . *(AIST是National Institute of Advanced Industrial Science and Technology, Japan的縮寫)
