材料的熱物理性質及最終產品的導熱優化性能在各工業應用領域中越來越重要。經過幾十年的發展，閃射法已成為測量各種固體、粉末和液體熱擴散系數和熱導率相當常用的測量方法。

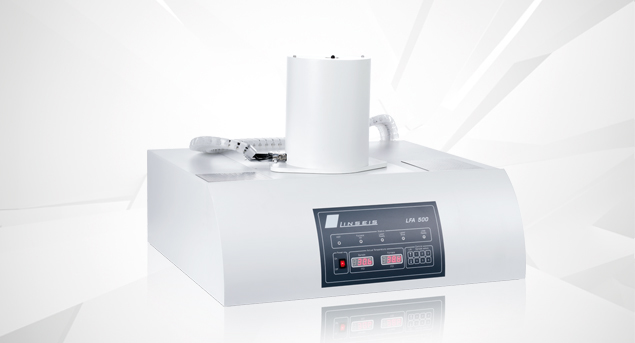

LINSEIS LFA500 是一種通用型熱擴散/導熱系數測試儀，可以同時測量多達18個樣品的熱擴散系數、導熱系數和比熱值。

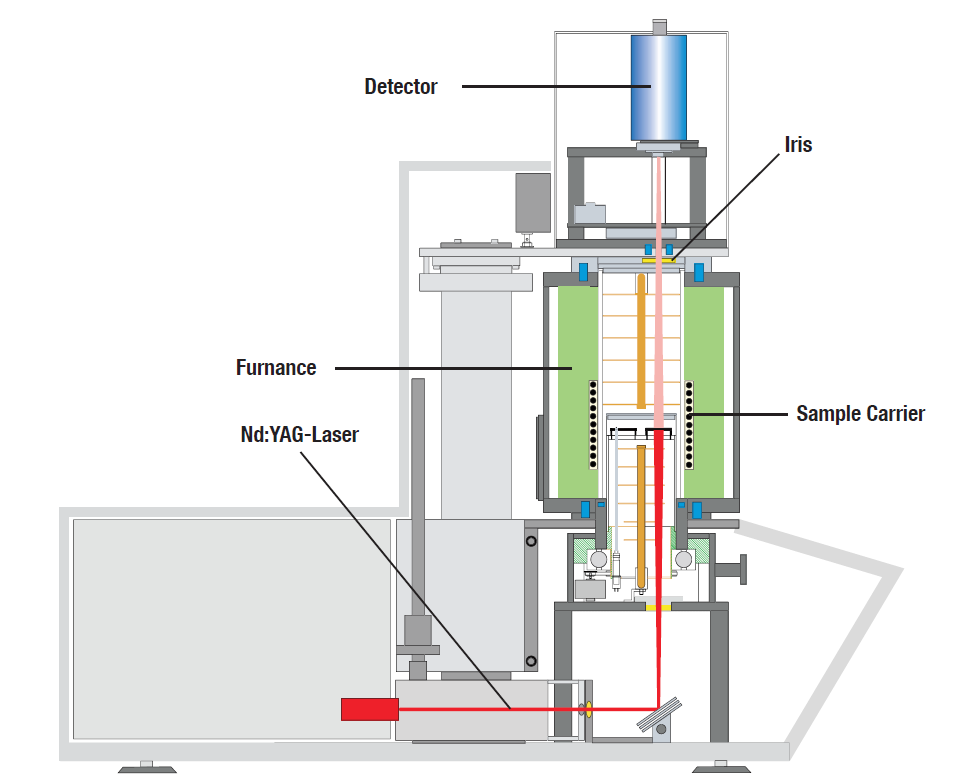

LFA – 剖面圖
原理：
將樣品放置在爐體自動進樣器內，并將爐體加熱到程序設定的溫度下。在該溫度下樣品底部受到能量脈沖（氙燈）照射 ，此能量脈沖在樣品頂部產生一個均勻的溫度上升過程。通過一個高速紅外探測器測量樣品上表面所產生的溫升，熱擴散系數可以根據溫度上升與時間的關系數據計算得到。
|
型號 |
LFA 500 |
|
溫度范圍 |
-100/-50 °C至 500 °C |
|
加熱速率 |
0.01 至 100 K/min |
|
脈沖源 |
氙燈 |
|
脈沖能量 |
15 J/Pulse |
|
脈沖能量可調 |
是 |
|
熱擴散系數測量范圍 |
0.01 至 2000 mm2/s |
|
熱導率測量范圍 |
0.1 至 4000 W/(m?K) |
|
Cp重復性 |
±3% (多數材料) |
|
熱擴散系數重復性 |
±1.9% (多數材料) |
|
Cp準確度 |
±5% (多數材料) |
|
熱擴散系數準確度 |
±2.4% (多數材料) |
|
脈沖間隔可調 |
軟件控制 |
|
樣品 |
固體，液體，粉末，糊狀物，薄膜或其他材料 |
|
樣品尺寸 |
φ3, 6, 10, 12.7 , 25.4 mm |
|
傳感器類型 |
InSb, LN2 cooled |
|
樣品厚度 |
薄膜 至 6 mm厚 |
|
樣品數量 |
自動進樣器最多可同時測量18個樣品 |
|
樣品支架 |
石墨, SiC, Al2O3, 金屬 (其他需求可定制) |
|
氣氛 |
惰性，真空，氧化，還原 |
|
數據采集速率 |
2 MHz |
所有的LINSEIS熱分析設備均由PC控制，各個軟件模塊僅在Microsoft®Windows®操作系統上運行。整個軟件由3個模塊組成：溫度控制、數據采集和數據評估。與其他熱分析系統一樣，LINSEIS 32位軟件也具有測量準備、執行和評估的所有基本功能。
LFA特點
脈沖校正
熱損修正
2層或3層結構樣品測量模式
評估模型向?qū)?/span>
比熱測定
多層系統中的接觸電阻測定
評估軟件
相關測量數據可自動或手動輸入（密度、比熱）
模型向?qū)В哼x擇合適的模型
脈沖校正
熱損校正
多層模型
接觸電阻的測定
比較法測定Cp（比熱）
測量軟件
簡單和友好的數據輸入界面：溫度段，氣體等
可控自動進樣器
軟件自動顯示能量脈沖后的測量校正。
多樣本全自動測量程序

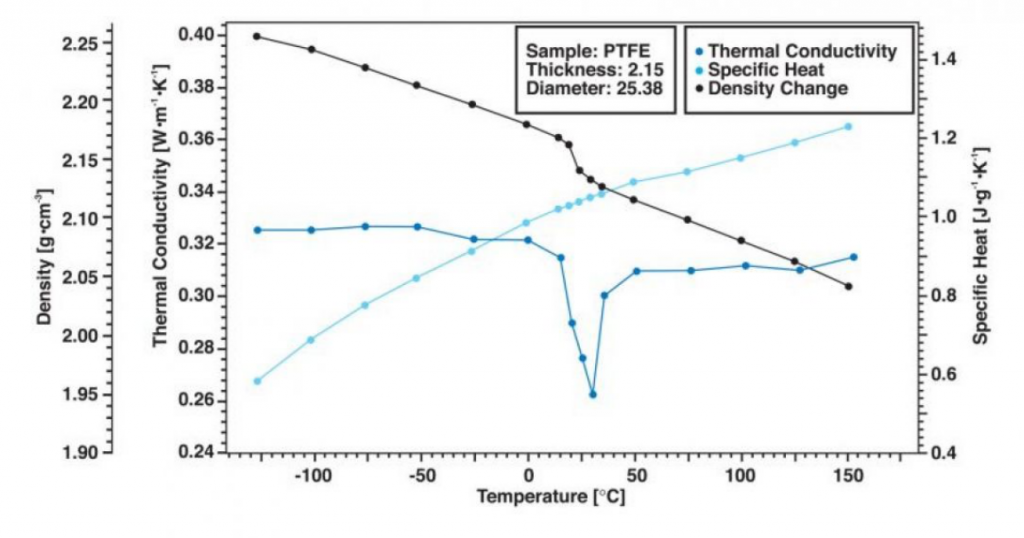

聚四氟乙烯是一種多用途材料，可用于多種不同行業/應用，如化工和石化行業：由于聚四氟乙烯的化學惰性和耐腐蝕性，可用于容器襯里、密封件、墊片、墊圈、鉆井零件和密封墊。在實驗室應用中，由于其耐化學品性和表面耐污染特性，可用于管材、管件和容器。在電子工業中：作為間隔墊片、管套形式的隔熱材料。類似的純聚四氟乙烯已被FDA批準用于制藥、飲料、食品和化妝品行業中的輸送部件、滑塊、導軌以及烤箱和其他加熱系統中使用的其他部件。在半導體行業中：在電容器等分立元件的生產和芯片制造過程中用作絕緣體。

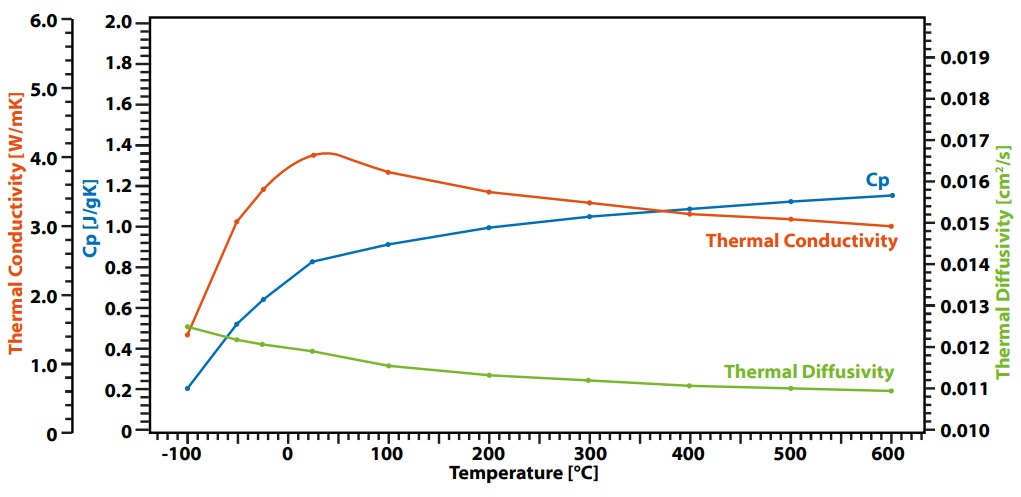

玻璃陶瓷的熱導率、熱擴散率和比熱率
標準玻璃陶瓷(BCR 724)使用LFA 500測量得到參數。從塊狀材料中制備厚度為1mm、直徑為25mm的小圓盤并涂覆石墨進行測量。LFA 500直接給出熱擴散系數。在相同條件下，同一樣品不同位置的玻璃陶瓷，用比較方式得到Cp值，利用此方法，用密度、比熱和熱擴散系數三者的乘積得出導熱系數。結果表明，Cp值隨溫度升高而增加，熱擴散系數和導熱系數則略有下降。

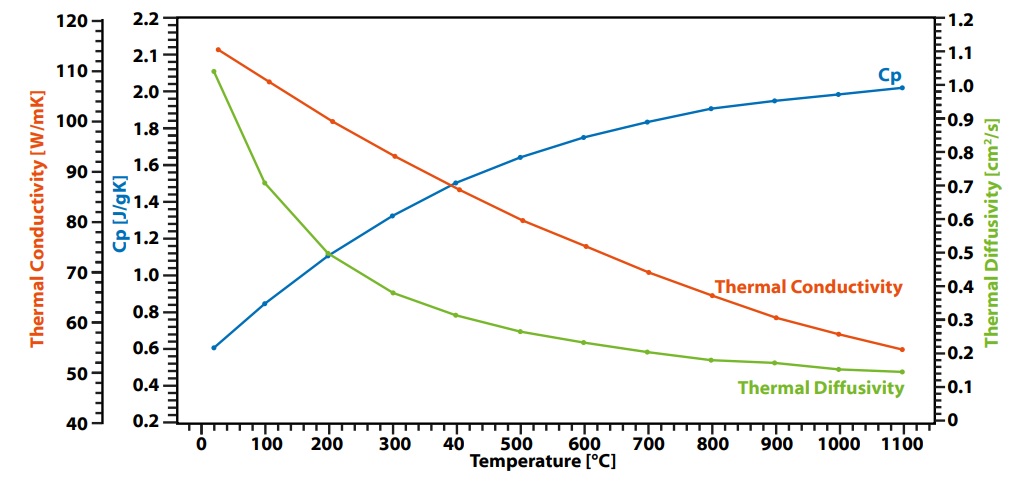

石墨的導熱系數
使用LFA 500對石墨樣品進行研究。在RT-1100°C之間的幾個溫度下直接測定熱擴散系數。同一測試條件下，以已知的標準石墨在第二樣品位置作為基線來確定比熱容。由樣品的熱擴散系數、比熱和密度計算出相應的導熱系數。結果表明在500°C以上，隨溫度升高，導熱系數曲線呈典型的線性下降趨勢，熱擴散系數曲線則呈現平穩狀態，Cp值略有增加。

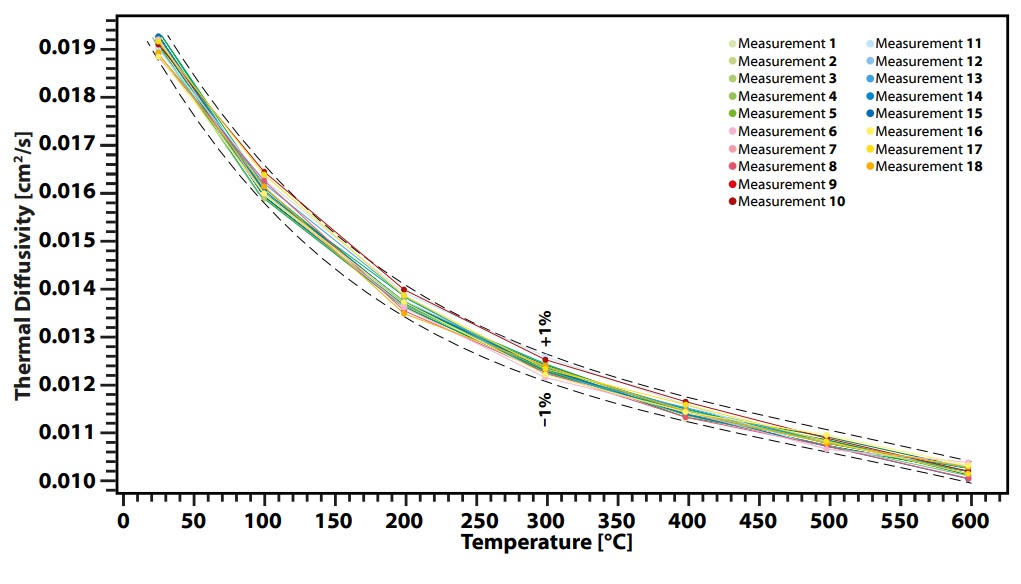

康寧的耐高溫陶瓷使用LFA500測量各項熱物理性參數，此耐高溫陶瓷常用作各種應用測試的標準物質。18次單獨測樣過程使用18個同一樣本不同位置切出的樣品。實驗結果表明，在RT-600°C范圍內，熱擴散系數值范圍偏差在±1%之間，體現了LFA 500優越的熱擴散系數重復性。
